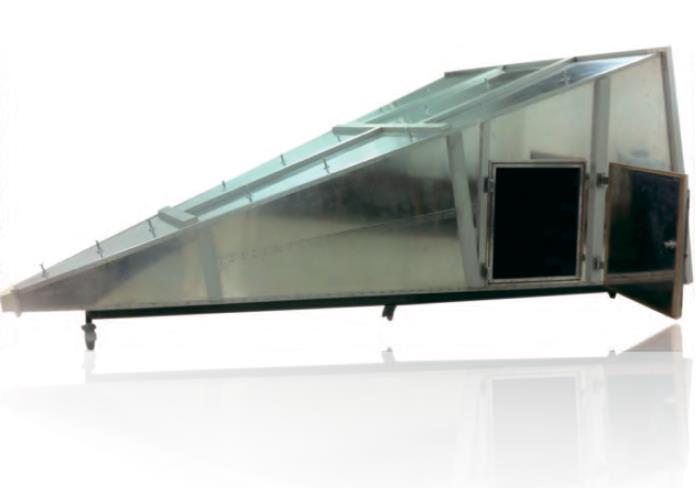

GTEM камеры предназначены для испытаний на помехоустойчивость электрических и электронных устройств небольшого размера. В состав измерительного комплекса также должен входить источник стандартного сигнала, усилитель мощности, датчик напряженности поля, ПК и управляющее программное обеспечение.
Схема подключения оборудования
Руководство по выбору GTEM камер
|
Модель GTEM камеры |
GTEM 250 |
GTEM 500 |
GTEM 750 |
GTEM 1000 |
GTEM 1250 |
|
Максимальная входная мощность, Вт |
250/500 |
500/1000 |
600/1200 |
800/1600 |
800/1600 |
|
Количество ИТС (сетевых розеток) |
1 |
2 |
2 |
2 |
2 |
|
Внешние размеры ДхШхВ (см) |
115 x 64 x 44 |
300 x 165 x 110 |
400 x 220 x 147 |
500 x 276 x 184 |
600 x 330 x 220 |
|
Размер двери Ш х В (см) |
30 x 23 |
42 x 40 |
61 x 61 |
79 x 79 |
100 x 100 |
|
Колесики |
нет |
опция |
стандартная комплектация |
стандартная комплектация |
стандартная комплектация |
|
Экранирование |
10 кГц – 10МГц, > 50 дБ |
10 кГц – 20МГц, >100 дБ |
|||
|
Импеданс |
50 Ом |
||||
|
Разъем |
тип N |
||||
|
Максимальные размеры ИТС ДxШxВ (см) |
20 x 20 x 15 |
40 x 40 x 30 |
60 x 60 x 50 |
75 x 75 x 70 |
100 x 100 x 85 |
|
Испытательный объем, см ±3 дБ, <1 ГГц (мм) |
15 x 15 x 10 |
30 х 30 х 15 |
45 х 45 х 25 |
60 х 60 х 30 |
75 х 75 х 42 |
|
Высота перегородки |
250 |
500 |
750 |
1000 |
1250 |
|
Диапазон для ИТС |
3 дБ |
||||
|
Частотный диапазон |
0.1 МГц – 8 ГГц |
||||
|
Типичное значение КСВН (частота 5 ГГц) |
1:1.2 |
||||
|
Вес |
80 кг |
200 кг |
400 кг |
650 кг |
850 кг |
