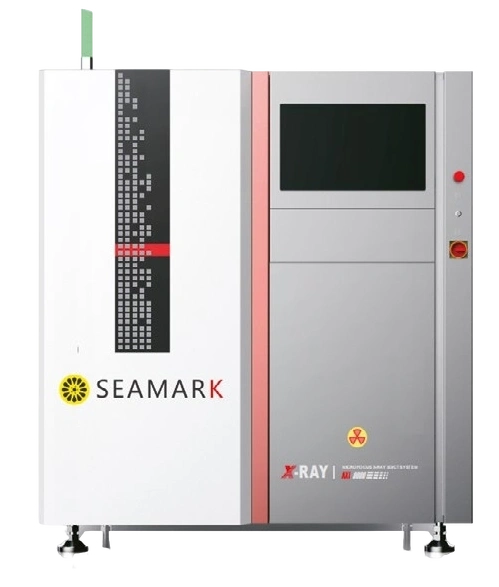

Высокоскоростное полностью автоматическое рентгеновское инспекционное оборудование типа КT AXI9000
- Утечка рентгеновского излучения <0,5 мкЗв/час
- Давление воздуха 0,45–0,65 МПа
- Электропитание - 220 В, 10A, 50–60 Гц
- Операционная система - Графическая рабочая станция Dell Precision T5820
- Габариты - Длина 1630 мм x ширина 1950 мм x высота 1600 мм
- Вес нетто - Прибл. 4000 кг
Производитель: Seamark
AXI9000 — это высокоскоростная полностью автоматическая рентгеновская инспекционная система типа КT, оснащенная инновационным интеллектуальным инспекционным программным обеспечением собственной разработки, позволяющим проводить высокоскоростную 3D-инспекцию. Возможна инспекция широкого спектра компонентов, включая BGA, POP, LGA, QFP, CSP, кристаллы, QFN, вставные компоненты при DIP, IGBT и другие. Способен обнаружить такие дефекты, как отсутствие компонентов, смещение, образование перемычек при пайке, разомкнутые паяные соединения, недостаточное количество припоя, пустоты, HIP и другие проблемы.
Особенности
Уникальная технология 3D/КТ-реконструкции, при которой скорость инспекции составляет менее 2 секунд на область визуализации.
- Используется трехслойная конструкция гентри с линейными двигателями, оснащенная решетчатой шкалой: это обеспечивает высокую скорость сканирования КТ.
- Количество проекций и разрешение можно гибко регулировать: это позволяет удовлетворить потребности инспекции в различных сценариях применения.
- Инновационные интеллектуальные инспекционные алгоритмы собственной разработки: позволяют проводить высокоточную инспекцию таких дефектов, как холодные соединения, пустоты и степень заполнения DIP.
Уникальная запатентованная технология сканирования

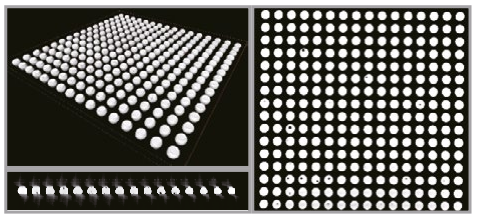

Внутренние дефекты шариков припоя
Габариты

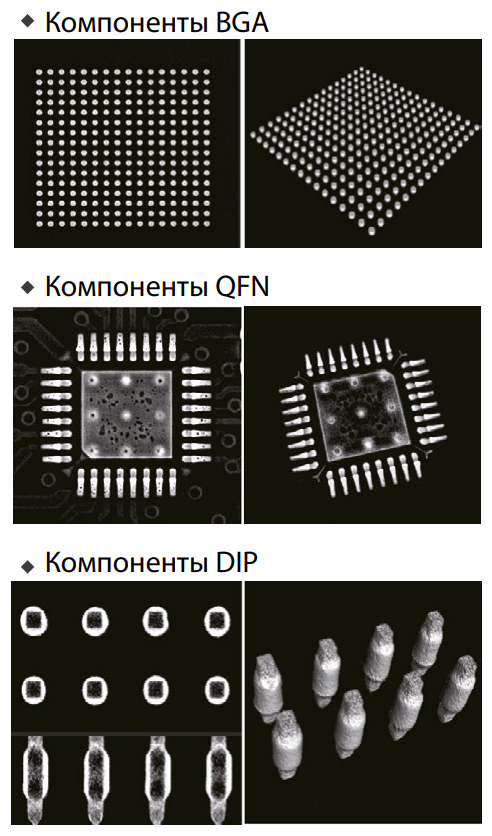

Результаты применения

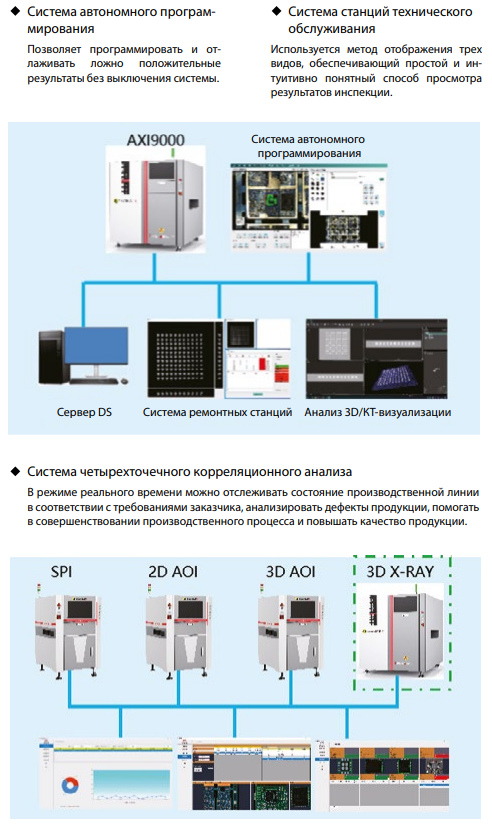

Архитектура системы
Согласно результатам измерения сторонними агентствами, уровень рентгеновского излучения оборудования для рентгеновского контроля марки SEAMARK от компании Zhuomao Technology ниже требуемого национальными стандартами, в результате чего оборудование получило национальный сертификат радиационной безопасности.
Параметры изделия
| Модель № | AXI9000 | |
|---|---|---|
| Рентгеновская трубка | Тип рентгеновской трубки | Герметичный микрофокусный направленный рентгеновский источник (опция) |
| Диапазон напряжения трубки | 40–130 кВ | |
| Диапазон тока трубки | 10–300 мкА | |
| Максимальная выходная мощность | 39 Вт | |
| Плоскопанельный детектор | Тип плоскопанельного детектора | Плоскопанельный детектор из аморфного кремния (опция) |
| Пиксельная матрица | 1536 x 1536 | |
| Поле визуализации | 154 мм × 154 мм | |
| Разрешение | 5,0 пл/мм | |
| Частота кадров изображения (1x1) | 30 к/с | |
| Бит аналого-цифрового преобразования | 16 бит | |
| Технические характеристики оборудования | Утечка рентгеновского излучения | <0,5 мкЗв/час |
| Давление воздуха | 0,45–0,65 МПа | |
| Электропитание | 220 В, 10A, 50–60 Гц | |
| Операционная система | Графическая рабочая станция Dell Precision T5820 | |
| Габариты | Длина 1630 мм x ширина 1950 мм x высота 1600 мм | |
| Вес нетто | Прибл. 4000 кг | |
| Инспекция подложки | Размеры подложки | 50x50–610x510 мм |
| Разрешение КТ | 6–50 мкм/пиксель (3 мкм в качестве опции) | |
| Толщина подложки | 0,5–10 мм | |
| Высота подложки | Верхняя часть ≤50 мм, нижняя часть ≤40 мм |
