Что такое паяльная станция?

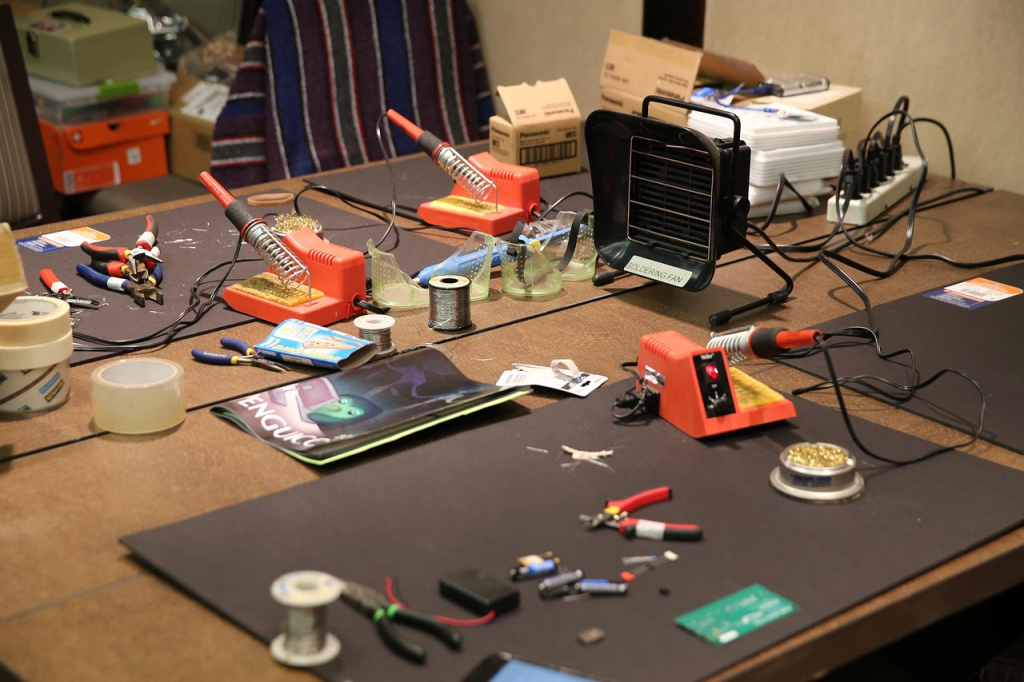

Паяльная станция – это профессиональное устройство для пайки электронных компонентов, которое обеспечивает точный контроль температуры и стабильность работы. В отличие от обычного паяльника, паяльная станция имеет более сложную конструкцию. Она состоит из:
- Основного настольного блока, где собраны органы управления (кнопки, ручки, дисплей) и блок питания.
- Рабочего инструмента, соединенного с блоком кабелем. Это может быть паяльник, термофен или и то и другое сразу. Часто инструменты выполняются в быстросъемном формате. Также практически всегда есть возможность смены паяльных жал, что позволяет дополнительно адаптировать инструмент к работе за счет подбора жала с наконечником нужной формы и размера.
- Металлической подставки для паяльника с губкой для очистки жал в процессе работы.
Иногда в конструкции или комплекте присутствуют дополнительные элементы, например, система дымоудаления, оловоотсос, термопинцет и прочие. Вкупе с основными частями конструкции они существенно расширяют возможности использования паяльной станции в сравнении с обычным паяльником.
Основные преимущества паяльной станции
- Точный контроль температуры– предотвращает перегрев чувствительных компонентов.
- Стабильность нагрева– поддерживает заданную температуру, исключая ее просадки в момент пайки, что позволяет получить более качественное соединение.
- Безопасность– снижает риск повреждения плат и компонентов.
- Дополнительные функции– возможность работы с различными материалами, компонентами и типами пайки.
Виды
На самом деле «паяльная станция» – это название не одного конкретного устройства, а целой группы, внутри которой оборудование ощутимо отличается друг от друга в техническом плане и, как следствие, в плане возможностей.
Контактные паяльные станции

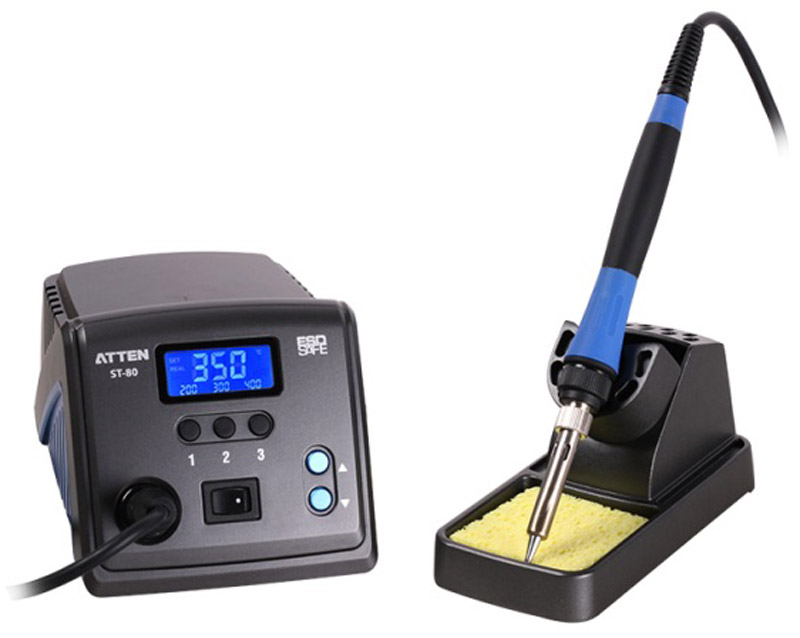

Самый распространенный тип. Оснащены паяльником, но, в отличие от обычного паяльника, предлагают более точный контроль нагрева, сменные жала и нагревательные элементы. Все это расширяет возможности инструмента (можно использовать жало, размеры и форма которого лучше всего подходят для решения конкретных задач) и предлагает дополнительный контроль.
Термовоздушные
Вместо паяльника оснащены термофеном, то есть, используют поток горячего воздуха для нагрева компонентов, за счет чего подходят для монтажа SMD-компонентов на печатные платы.
Инфракрасные
Вместо горячего воздуха нагрев точек пайки происходит за счет ИК-излучения. Подходит для пайки мелких SMD-компонентов (нет риска сдуть их сильным воздушным потоком) и микросхем в BGA-корпусах.
Индукционные
Один из самых современных типов. Нагрев жала происходит за счет электромагнитной индукции, что обеспечивает ускоренный вывод паяльника на рабочую температуру и более высокую точность управления ей.
Комбинированные

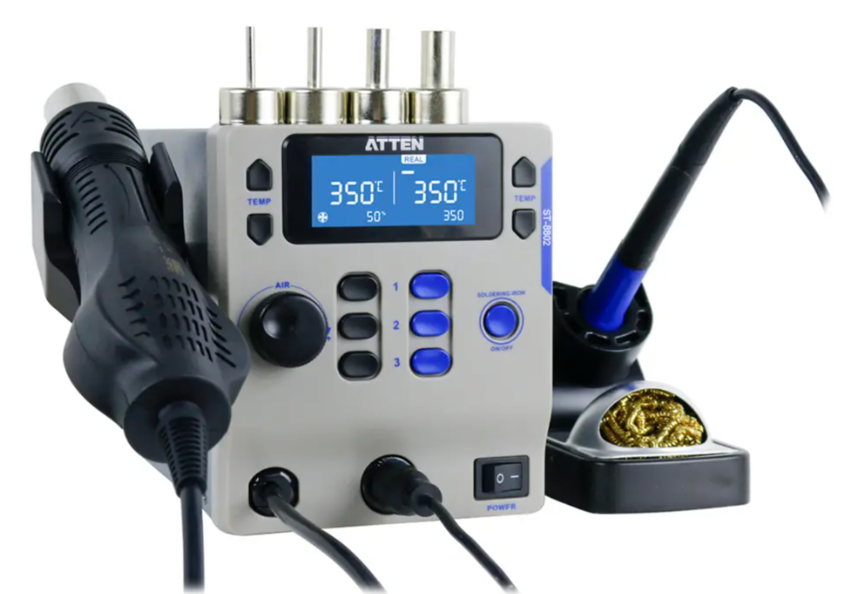

Сочетают контактные и термовоздушные в одном корпусе. Причем инструменты управляются отдельно. Это удобно, когда на одном рабочем месте приходится производить множество разных операций. Например, это актуально для ремонтных мастерских.
Демонтажные станции
Оснащаются термофеном и паяльником, но также имеют встроенный компрессор, который всасывает расплавленный припой через специальные каналы и собирает его в выделенном контейнере. Это существенно упрощает и ускоряет демонтаж поврежденных компонентов, чем отдельным ручным оловоотососом.
Альтернативная классификация – по управлению. Здесь всего два варианта:
- Аналоговые– регулировка температуры механическая (потенциометром), менее точные, но более дешевые за счет более простой конструкции.
- Цифровые – оснащены микропроцессором, обеспечивают точную настройку и поддержку температуры. Часто имеют возможность установки и сохранения нескольких независимых температурных режимов для быстрого выбора «стандартной» рабочей температуры.
И еще один вариант классификации – по количеству инструментов. Устройства бывают:
- Одноканальными – с одним инструментом. Например, только с паяльником, только с термофеном и так далее.
- Многоканальными – это те самые комбинированные станции, в которых к одному корпусу подключается сразу два или более инструмента.
Где и для чего используют паяльные станции?
Паяльные станции применяются в различных сферах, где требуется точная и качественная пайка электронных компонентов. Вот основные области их использования:
Ремонт электроники:
- Мобильные устройства – замена разъемов, микросхем, ремонт плат в смартфонах и планшетах.
- Компьютеры и ноутбуки – пайка элементов материнских плат, видеокарт, BGA-чипов.
- Бытовая техника – ремонт телевизоров, аудиоаппаратуры, блоков питания.
Радиоэлектроника и электротехника:
- Монтаж и ремонт печатных плат– пайка резисторов, конденсаторов, транзисторов.
- Создание и настройка электронных устройств– от простых схем до сложных микропроцессорных систем.
Промышленность и производство:
- Сборочные линии– использование станций в мелкосерийном производстве.
- Автоэлектроника– ремонт бортовых компьютеров, датчиков, систем управления.
- Авиация и космическая техника– высокоточная пайка в ответственных узлах.
Моделирование и DIY-проекты:
- Робототехника– сборка и ремонт контроллеров, датчиков.
- Авиамоделирование, квадрокоптеры– пайка моторов, регуляторов, плат управления.
- Аудиоаппаратура и гитарная электроника– ремонт педалей эффектов, усилителей.
Специализированные задачи:
- Лабораторные исследования– прототипирование и отладка электронных схем.
- Ремонт силовой электроники– пайка мощных транзисторов, диодов, тиристоров.
- Работа с мелкими и сложными компонентами (SMD, BGA)– требует точного контроля температуры.
Вывод
Паяльные станции незаменимы везде, где важна точность, надежность и аккуратность при работе с электронными компонентами. Они используются как в любительской радиотехнике, так и в профессиональном ремонте и сборке электронных и электрических устройств в различных направлениях промышленности и высокотехнологичных отраслях. Выбор конкретного типа станции зависит от задач – от простого монтажа проводов до сложного BGA-ремонта.
