Метрологи нередко сталкиваются с ситуацией, когда надежное и хорошо зарекомендовавшее себя оборудование снимается с производства. Предлагаемые замены не всегда соответствуют ожиданиям, вынуждая мириться с понижением точности, стабильности или функциональности. Иногда новые модели не уступают предшественнику и способны обеспечить тот же уровень параметров. Случаи, когда преемник значительно превосходит снятое с производства оборудование, и вовсе встречаются крайне редко.
Среди таких уникальных примеров — калибратор Meatest 9000, пришедший на смену популярному в метрологической среде Calibro 143. Последний долгое время считался эталоном портативного многофункционального калибратора и широко применялся в лабораториях для поверки и калибровки средств измерений. Тем значительнее появление нового решения от чешского производителя Meatest — этот прибор не просто заменил Calibro 143, а стал устройством другого уровня.
Meatest 9000 демонстрирует такие точность, удобство и функциональные возможности, которые позволяют ему конкурировать даже с настольными многофункциональными калибраторами более высокого класса (например, Fluke 5522A или МК9023А). При том, что это приборы иной категории (не портативные и гораздо более дорогие), по ряду параметров Meatest 9000 способен посоревноваться и с ними.
В статье сравниваются два поколения калибраторов — Calibro 143 и Meatest 9000 — и проводится анализ ключевых улучшений, выводящих «наследника» традиций в лидеры портативных эталонов.
Конструктивные отличия
Сравнительный анализ калибраторов Calibro 143 и Meatest 9000 можно начать с рассмотрения конструктивных особенностей. Оба прибора имеют одинаковые массогабаритные параметры. При этом у калибратора 9000 клемма Ground и выключатель сетевого питания вынесены на переднюю панель, а также отсутствуют физические кнопки — управление всеми функциями осуществляется на сенсорном экране. Meatest 9000 имеет только один интерфейс для внешних подключений (USB-порт), но возможна опциональная установка интерфейсов GPIB, RS-232 и LAN.

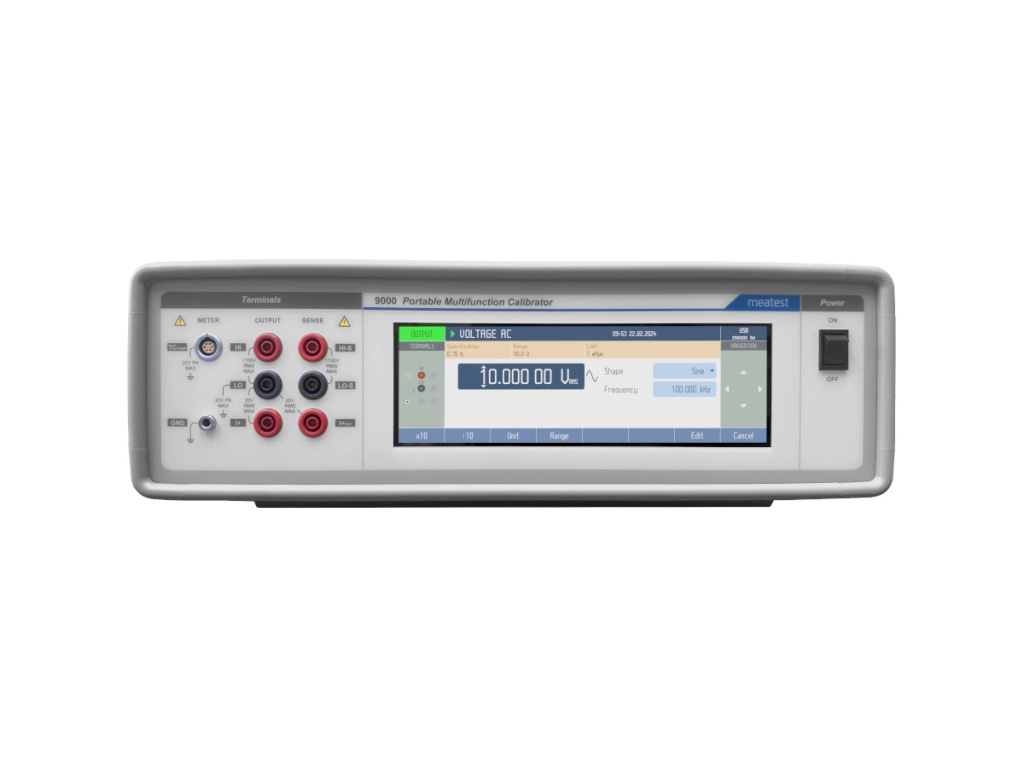

Рис. 1. Внешний вид многофункционального калибратора Meatest 9000
Режим DCV
В режиме формирования постоянного напряжения (DCV) калибратор Meatest 9000 обеспечивает большую на 1 разряд дискретность установки выходного напряжения. Отображение допустимой погрешности установки выходного напряжения осуществляется в единицах устанавливаемой величины (у калибратора Calibro 143 — в процентах от установленной величины). Общий диапазон установок постоянного напряжения калибратора Meatest больше (0,00000 мВ — 1050,000 В), чем у Calibro 143 (0,0000 мВ — 1000,00 В). Также в этом режиме у калибратора Meatest 9000 доступен диапазон 10 мВ и автоматический выбор диапазона (auto). На отдельных поддиапазонах погрешность установки выходного напряжения калибратора Meatest 9000 ниже, чем у Calibro 143 (табл. 1).
Таблица 1. Сравнение диапазонов и погрешности установки постоянного напряжения у калибраторов Calibro 143 и Meatest 9000.
|
Calibro 143 |
Meatest 9000 |
||
|
Диапазоны установки DCV |
Погрешность установки |
Диапазоны установки DCV |
Погрешность установки |
|
100 мВ |
0,0000–10,0000 мВ — 0,05% + 7 мкВ 10,000–100,000 мВ — 0,01% + 7 мкВ |
10 мВ |
0,00000–10,00000 мВ — 0,02% + 6 мкВ
|
|
1 В |
0,10000–1,00000 В — 0,006% + 10 мкВ |
100 мВ |
10,0000–100,0000 мВ — 0,01% + 6 мкВ |
|
10 В |
1,0000–10,0000 В — 0,006% + 50 мкВ |
1 В |
0,100000–1,000000 В — 0,006% + 10 мкВ |
|
100 В |
10,000–100,000 В — 0,006% + 1 мВ |
10 В |
1,00000–10,00000 В — 0,006% + 50 мкВ |
|
1000 В |
100,00– 1000,00 В — 0,01% + 20 мВ |
100 В |
10,0000–100,0000 В — 0,006% + 1 мВ |
|
|
1050 В |
100,000–1050,000 В — 0,009% + 15,75 мВ |
|
|
auto |
|
||

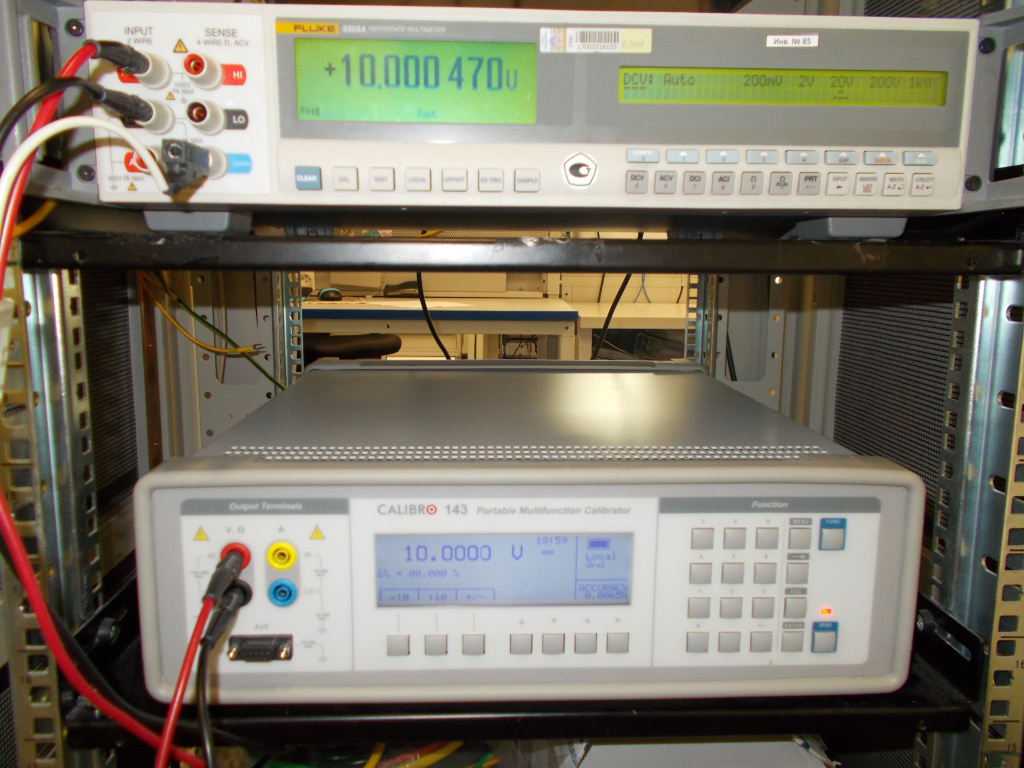

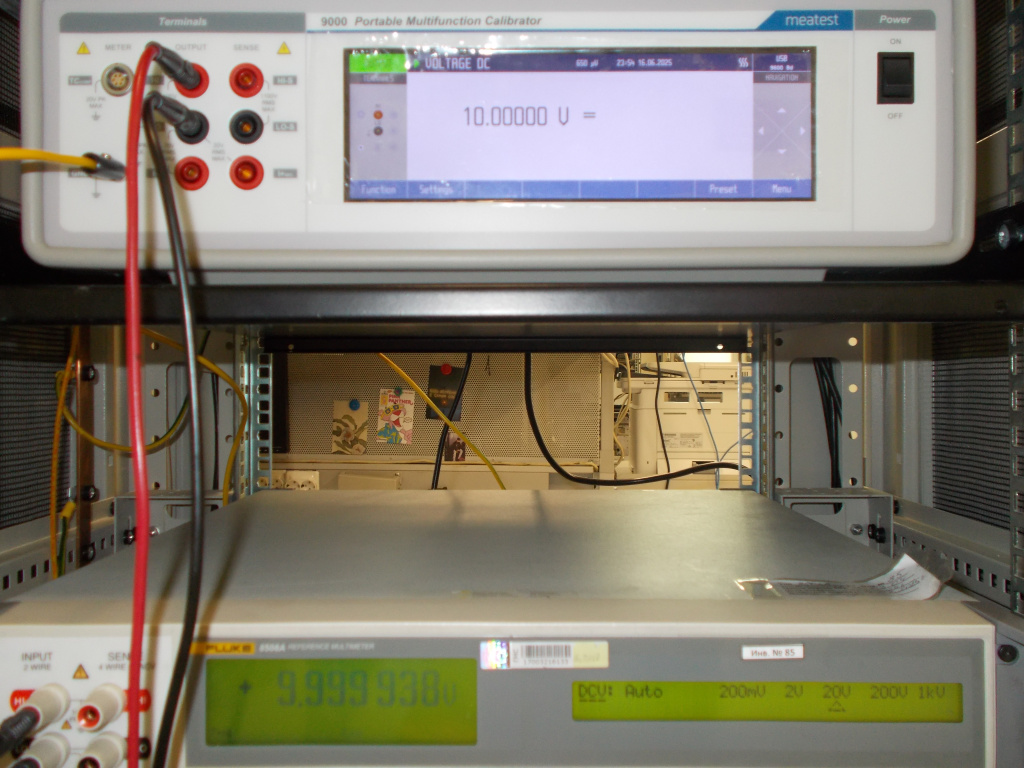

Рис. 2. Калибраторы Meatest 9000 и Calibro 143 в режиме формирования постоянного напряжения.
Для наглядности используем графическое сравнение диапазонов воспроизведения физических величин и их погрешностей, сделанное с помощью разработанной «Диполь» программы DeviceCompare, о которой подробно рассказано в статье «Сравнение технических характеристик многофункциональных калибраторов».

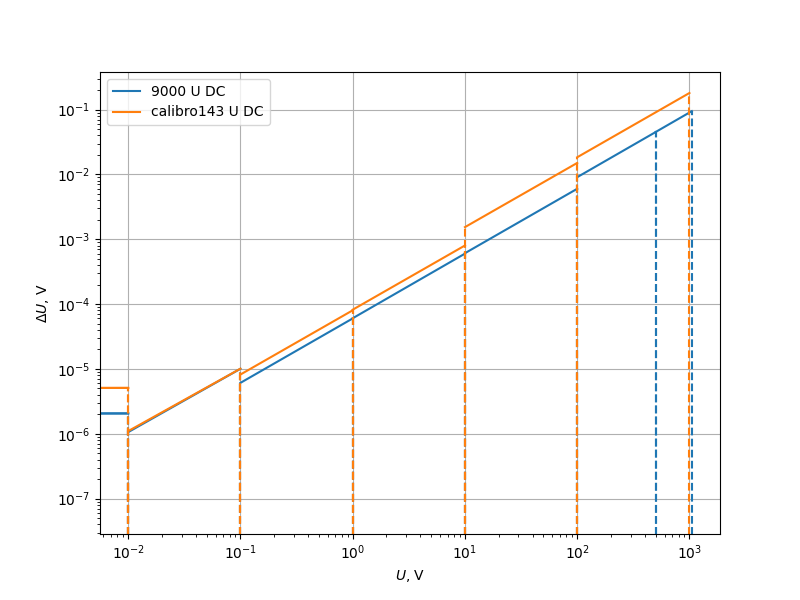

Рис. 3. Погрешность воспроизведения напряжения постоянного тока
ACV
В режиме формирования переменного напряжения (ACV) калибратор Meatest 9000 обеспечивает большую на 1 разряд дискретность установки выходного напряжения. Кроме того, отображение допустимой погрешности установки выходного напряжения осуществляется непосредственно в единицах устанавливаемой величины. У калибратора Calibro 143 отображение такой допустимой погрешности осуществляется в процентах от установленной величины. Общий диапазон установок переменного напряжения калибратора Meatest 9000 больше: 0,00000 мВ — 1050,000 В против 0,0000 мВ — 1000,00 В (у Calibro 143). Также в этом режиме у калибратора 9000 больше возможных диапазонов установки выходного напряжения (доступны диапазон 10 мВ и автоматический выбор диапазона (auto). На одном поддиапазоне погрешность установки выходного напряжения у калибратора 9000 ниже, на других — такая же или выше, чем у Calibro 143, но шире диапазон допустимых частот переменного напряжения: 10 Гц — 100 кГц (калибратор 9000) против 20 Гц — 10 кГц (калибратор Calibro 143). При этом у калибратора 9000 точность установки частоты тоже выше: 5 ppm (0,0005%) против 0,01% (Calibro 143). Кроме того, калибратор 9000 имеет дополнительные возможности по выбору формы переменного выходного напряжения: ramp up, ramp down и harmonic. Последний режим позволяет задать уровень и фазу каждой из 50 гармоник выходного напряжения. В этом режиме возможно создание и запоминание 20 предварительных пресетов. Остальные сравнительные параметры режима ACV сведены в таблицу 2:
Таблица 2. Сравнительные параметры режима ACV калибраторов Meatest 9000 и Calibro 143
|
Calibro 143 |
Meatest 9000 |
||
|
Диапазоны установки АCV |
Погрешность установки |
Диапазоны Установки АCV |
Погрешность установки |
|
20–400 Гц |
10–1000 Гц |
||
|
100 мВ |
1,0000–10,0000 мВ — 0,2% + 25 мкВ 10,000–100,000 мВ — 0,1% + 50 мкВ |
10 мВ |
1,00000–10,00000 мВ — 0,1% + 20 мкВ
|
|
1 В |
0,10000–1,00000 В — 0,05% + 50 мкВ |
100 мВ |
10,0000–100,0000 мВ — 0,1% + 50 мкВ |
|
10 В |
1,0000–10,0000 В — 0,05% + 500 мкВ |
1 В |
0,100000–1,000000 В — 0,05% + 500 мкВ |
|
100 В |
10,000–100,000 В — 0,05% + 10 мВ |
10 В |
1,00000–10,00000 В — 0,05% + 5 мВ |
|
1000 В |
100,00–1000,00 В — 0,07% + 200 мВ |
100 В |
10,0000–100,0000 В — 0,05% + 10 мВ |
|
|
|
1050 В |
100,000–1050,000 В — 0,07% + 210 мВ |
|
|
|
auto |
|
|
|
400–10 000 Гц |
|
1000–10 000 Гц |
|
100 мВ |
1,0000–10,0000 мВ — 0,2% + 30 мкВ 10,000–100,000 мВ — 0,15% + 70 мкВ |
10 мВ |
1,00000–10,00000 мВ — 0,2% + 30 мкВ
|
|
1 В |
0,10000–1,00000 В — 0,07% + 100 мкВ |
100 мВ |
10,0000–100,0000 мВ — 0,15% + 70 мкВ |
|
10 В |
1,0000–10,0000 В — 0,07% + 3 мВ |
1 В |
0,100000–1,000000 В — 0,07% + 100 мкВ |
|
100 В |
10,000–100,000 В — 0,07% + 30 мВ |
10 В |
1,00000–10,00000 В — 0,07% + 3 мВ |
|
1000 В |
100,00–1000,00 В — 0,1% + 300 мВ |
100 В |
10,0000–100,0000 В — 0,15% + 30 мВ |
|
|
1050 В |
100,000–1050,000 В — 0,2% + 630 мВ |
|
|
auto |
|
||
|
|
10–20 кГц |
||
|
10 мВ |
1,00000–10,00000 мВ — 0,35% + 40 мкВ
|
||
|
100 мВ |
10,0000–100,0000 мВ — 0,30% + 150 мкВ |
||
|
1 В |
0,100000–1,000000 В — 0,15% + 400 мкВ |
||
|
10 В |
1,00000–10,00000 В — 0,15% + 8 мВ |
||
|
|
20–100 кГц |
||
|
10 мВ |
1,00000–10,00000 мВ — 0,5% + 60 мкВ
|
||
|
100 мВ |
10,0000–100,0000 мВ — 0,5% + 200 мкВ |
||
|
1 В |
0,100000–1,000000 В — 0,5% + 1 мВ |
||
|
10 В |
1,00000–10,00000 В — 0,5% + 20 мВ |
||

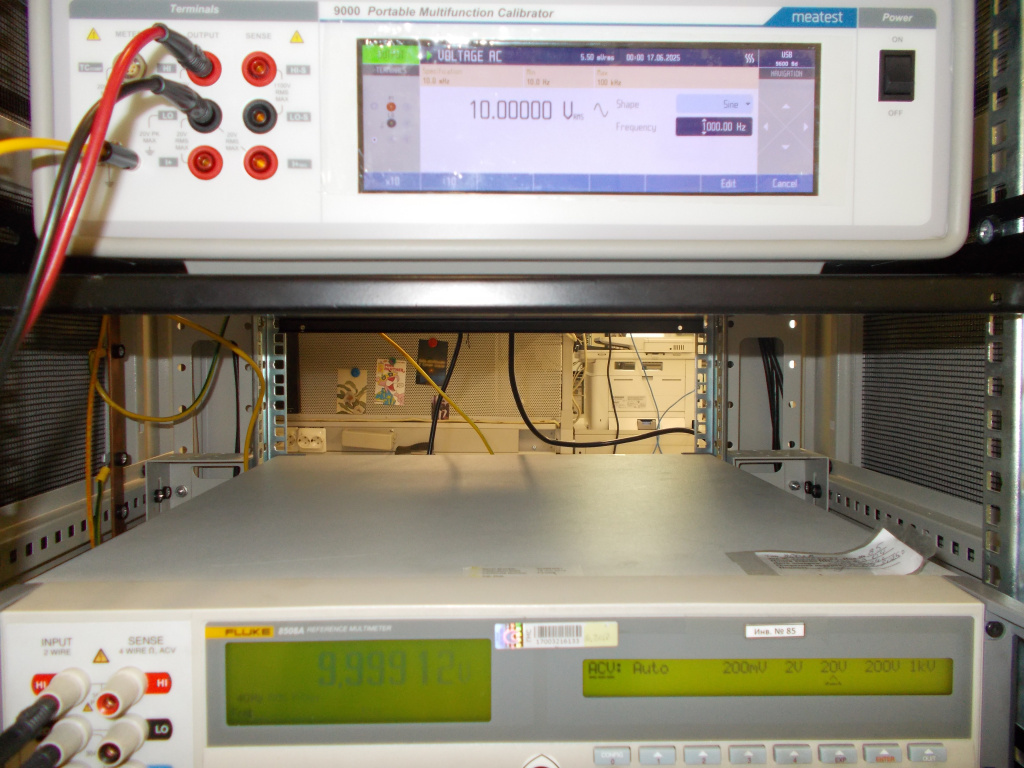

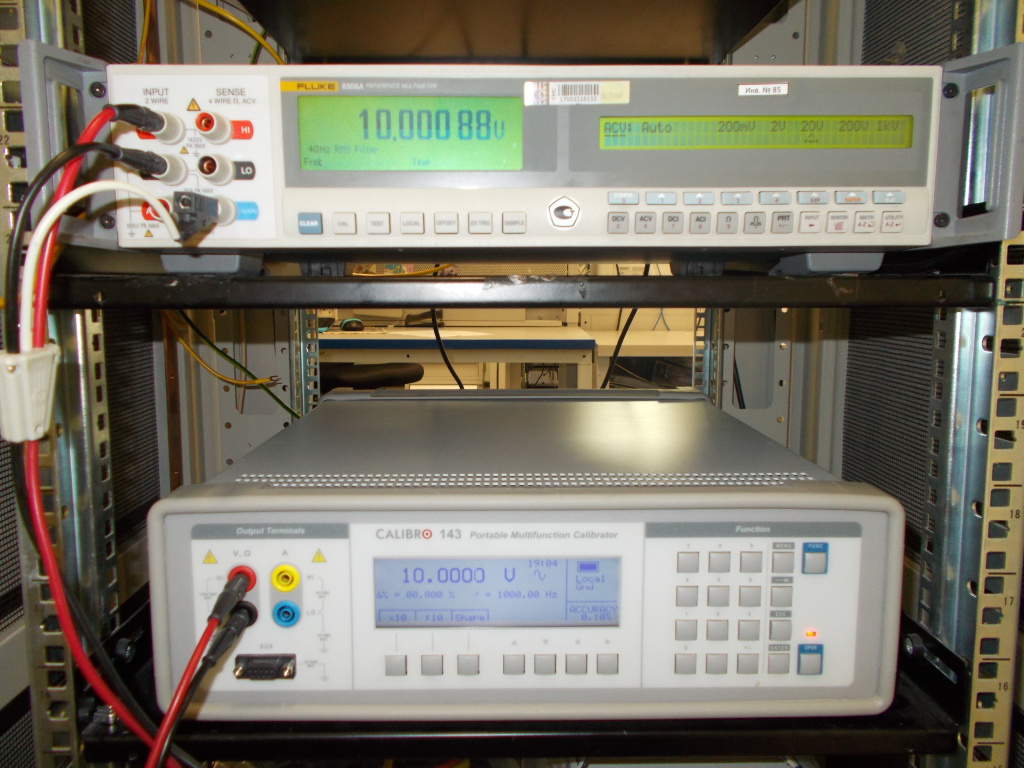

Рис. 4. Калибраторы Meatest 9000 и Calibro 143 в режиме формирования переменного напряжения
Графическое сравнение калибраторов в режиме воспроизведения напряжения переменного тока приведено на рис. 5.
|
|
|
|
|
|

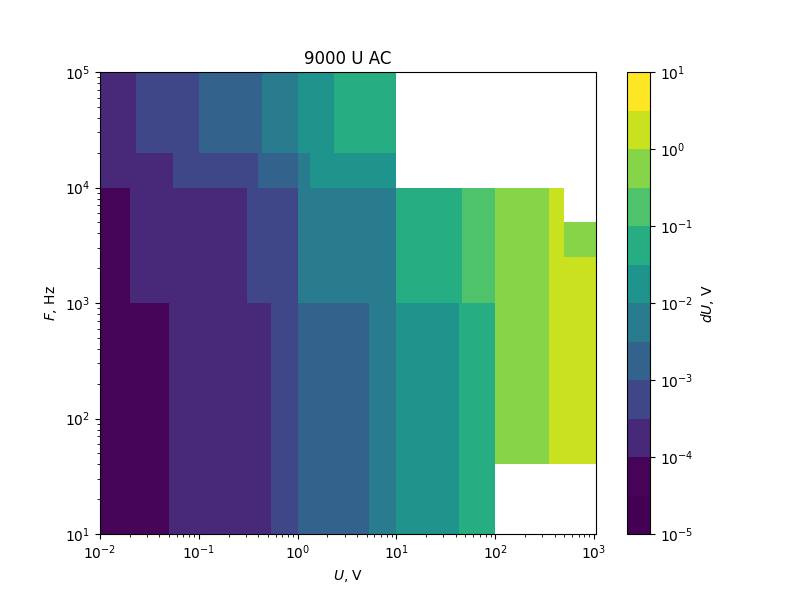

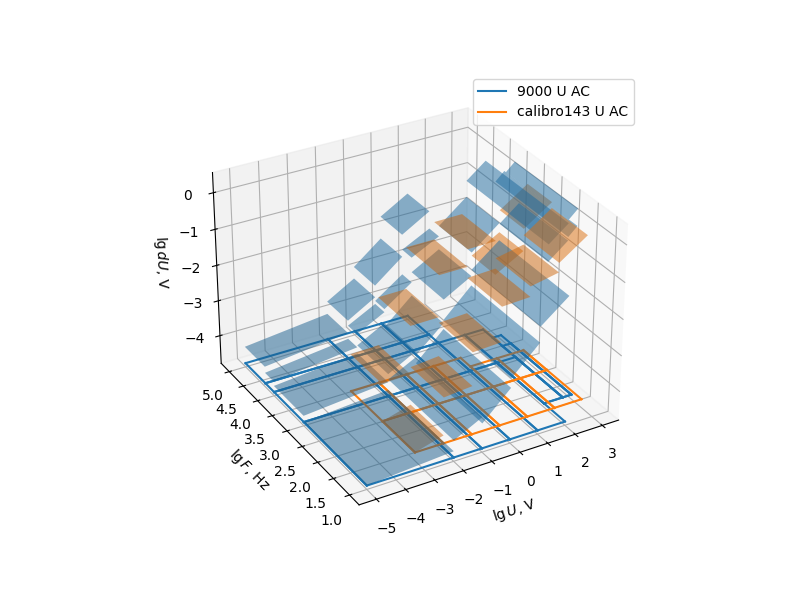

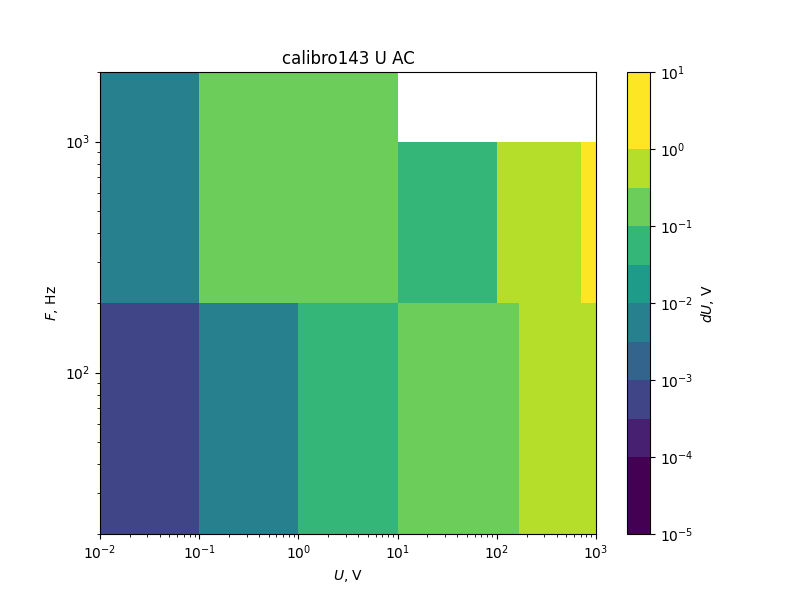

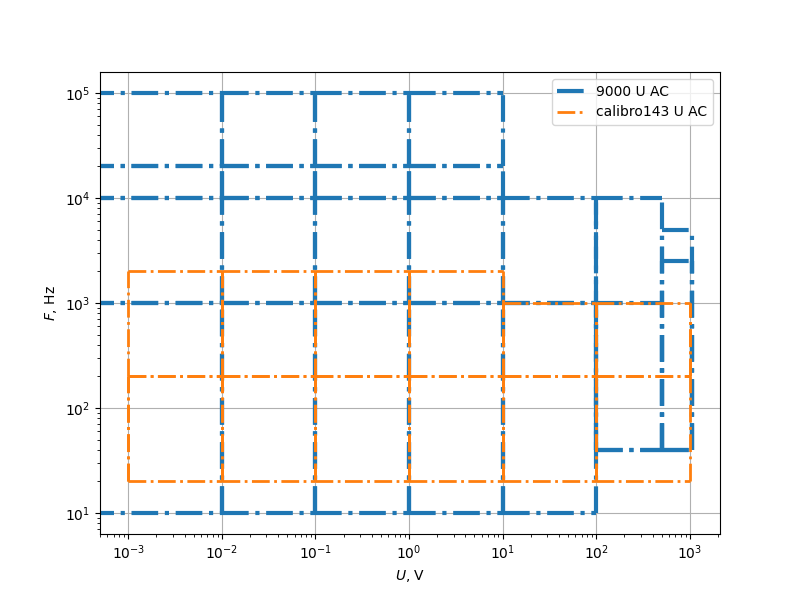

Рис. 5. Диапазоны и погрешности воспроизведения напряжения переменного тока в логарифмическом масштабе: а) диапазоны воспроизведения; б) 3d-график погрешности воспроизведения; в, г) контурные графики погрешности воспроизведения калибраторов
Режим DCI
В режиме формирования постоянного тока (DCI) калибратор Meatest 9000 обеспечивает большую на 1 разряд дискретность установки выходного тока. Отображение допустимой погрешности установки выходного тока осуществляется непосредственно в единицах устанавливаемой величины (у калибратора Calibro 143 — в процентах от установленной величины). Общий диапазон установок постоянного тока калибратора Meatest составляет 0,0000 мкA — 20,50000 A (0,000 мкA — 20,000 A у Calibro 143). Также в этом режиме у Meatest доступен автоматический выбор диапазона (auto). На отдельных поддиапазонах погрешность установки выходного тока у калибратора Meatest сведена в таблицу ниже (табл. 3).
Таблица 3. Отдельные поддиапазоны погрешности установки выходного тока у калибраторов Meatest 9000 и Calibro 143
|
Calibro 143 |
Meatest 9000 |
||
|
Диапазоны установки DCI |
Погрешность установки |
Диапазоны установки DCI |
Погрешность установки |
|
200 мкA |
1,000–200,000 мкA — 0,05% + 20 нA |
200 мкА |
0,0000–200,0000 мкA — 0,04% + 20 нA |
|
2 мA |
0,20000–2,00000 мA — 0,025% + 100 нA |
2 мA |
0,200000–2,000000 мA — 0,020% + 100 нA |
|
22 мA |
2,0000–22,0000 мA — 0,015% + 600 нA |
20 мA |
2,00000–20,00000 мA — 0,015% + 600 нA |
|
200 мA |
20,000–200,000 мA — 0,015% + 6 мкA |
200 мA |
20,0000– 200,0000 мA — 0,015% + 6 мкA |
|
2 A |
0,2000–2,0000 A — 0,015% + 100 мкA |
2 A |
0,200000–2,000000 A — 0,015% + 100ммкА |
|
20 A |
2,0000–20,000 A — 0,1% + 2 мA |
20,5 A |
2,00000–20,5000 A — 0,05% + 2,05 мA |
|
|
|
auto |
|

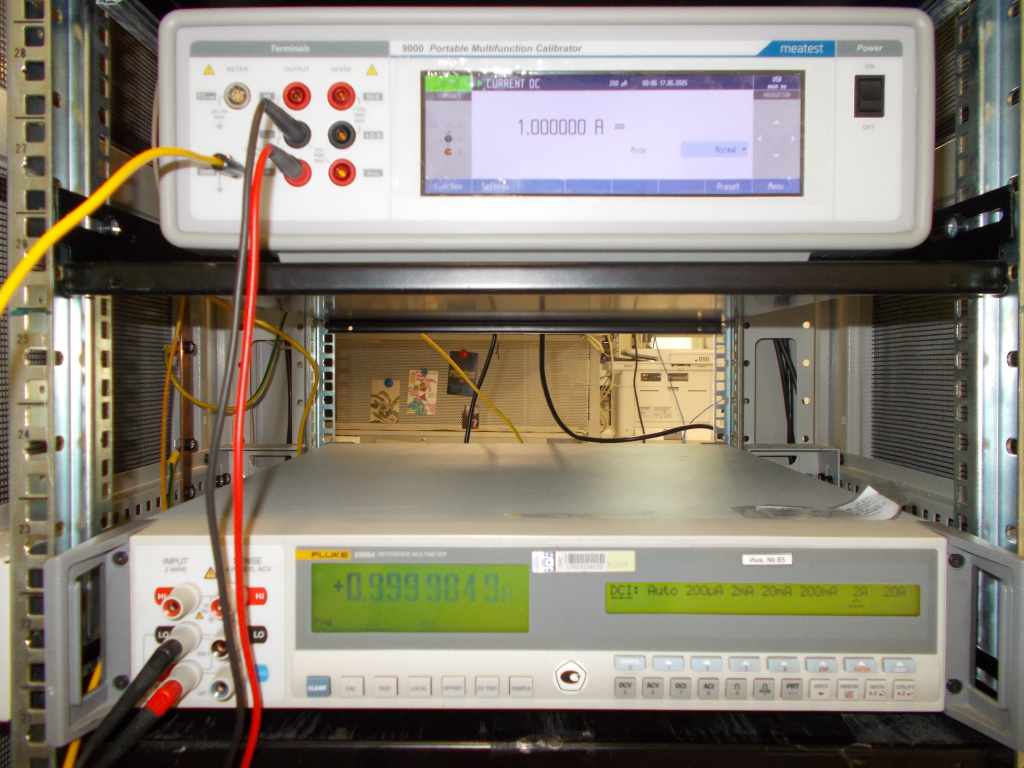

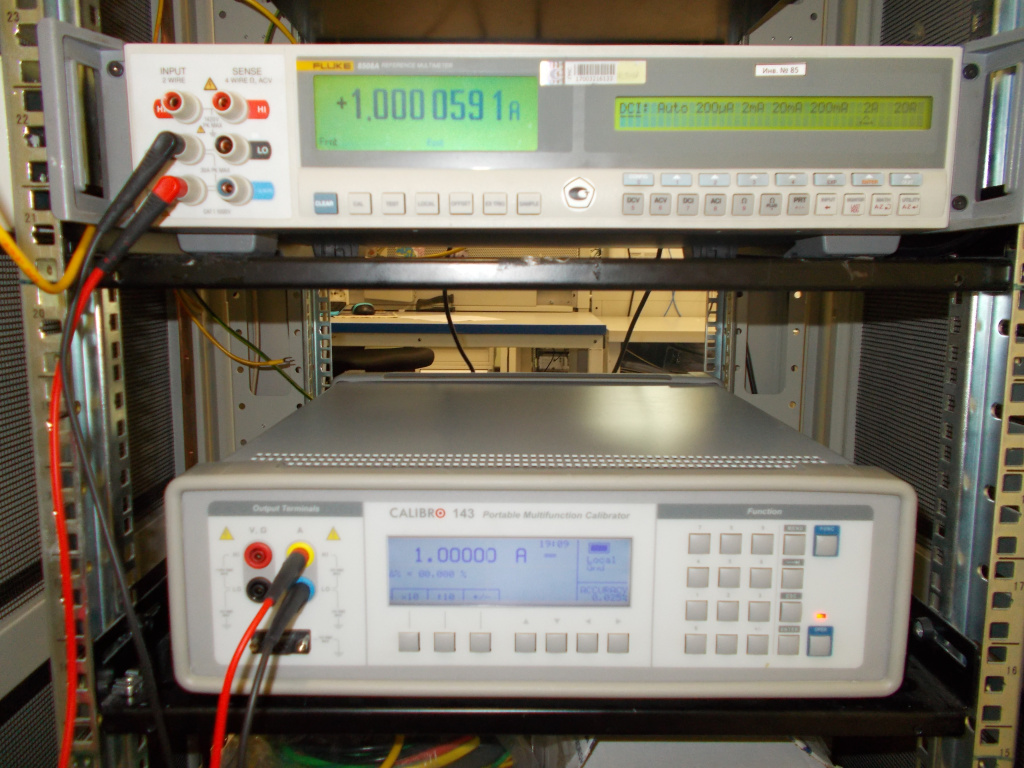

Рис. 6. Калибраторы Meatest9000 и Calibro 143 в режиме формирования постоянного тока
Функция подключения масштабирующей токовой катушки у калибратора Meatest 9000 в режиме DCI реализована более удобно, так как осуществляется из основного меню установки значений формируемого тока. В калибраторе Calibro 143 для работы с токовой масштабирующей катушкой требуется перейти из меню функций тока в основное меню калибратора и выбрать функцию работы с токовой катушкой.
Графическое сравнение калибраторов в режиме воспроизведения силы постоянного тока представлено на рис. 7.

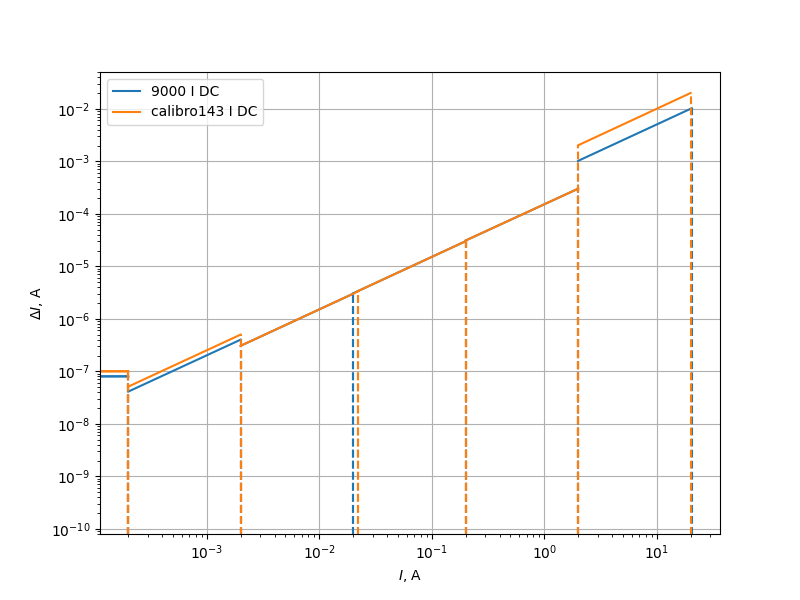

Рис. 7. Погрешность воспроизведения силы постоянного тока
Режим ACI
В режиме формирования переменного тока (ACI) калибратор Meatest 9000 обеспечивает большую на 1 разряд дискретность установки выходного тока. Отображение допустимой погрешности установки выходного напряжения осуществляется в единицах устанавливаемой величины (у калибратора Calibro 143 — в процентах от установленной величины). Общий диапазон установок переменного тока калибратора Meatest 9000 составляет 1,0000 мкA — 20,5000 A, у Calibro 143 — 1,000 мкA — 20,000 A. Также в этом режиме у Meatest 9000 доступен автоматический выбор диапазона (auto). На одном поддиапазоне погрешность установки выходного тока у калибратора Meatest ниже, на других — такая же или выше, чем у калибратора Calibro 143, но шире диапазон допустимых частот переменного напряжения: у Meatest 9000 — от 10 Гц до 20 кГц, у Calibro 143 — от 20 Гц до 1 кГц. При этом у калибратора Meatest точность установки частоты также выше: 5 ppm (0,0005%) по сравнению с 0,01% у Calibro 143. Кроме того, калибратор 9000 обладает дополнительными возможностями по выбору формы переменного выходного тока: ramp up, ramp down и harmonic. Последний режим позволяет задать уровень и фазу каждой из 50 гармоник выходного тока, а также создать и запомнить 20 предварительных пресетов. Остальные сравнительные параметры режима ACI сведены в таблицу 4.
Таблица 4. Сравнительные параметры режима ACI калибраторов Calibro 143 и Meatest 9000
|
Calibro 143 |
Meatest 9000 |
||
|
Диапазоны Установки АCI |
Погрешность установки |
Диапазоны Установки АCI |
Погрешность установки |
|
20–200 Гц |
10 Гц — 1 кГц |
||
|
200 мкA |
1,000–200,000 мкA — 0,25% + 20 нA |
200 мкA |
1,0000–200,0000 мкA — 0,15% + 100 нA |
|
2 мA |
0,20000–2,00000 мA — 0,1% + 200 нA |
2 мA |
0,200000–2,000000 мA — 0,1% + 200 нA |
|
20 мA |
2,0000–20,0000 мA — 0,07% + 1 мкA |
20 мA |
2,00000–20,00000 мA — 0,07% + 1 мкA |
|
200 мA |
20,000–200,000 мA — 0,07% + 10 мкA |
200 мA |
20,0000–200,0000 мA — 0,07% + 10 мкA |
|
2 A |
0,2000–2,0000 A — 0,1% + 100 мкA |
2 A |
0,200000–2,000000 A — 0,1% + 100 мкA |
|
20 A |
2,0000–20,000 A — 0,2% + 3 мA |
20,5 A |
2,00000–20,5000 A — 0,2% + 3,075 мA |
|
|
|
auto |
|
|
|
200 Гц — 1 кГц |
|
1–5 кГц |
|
200 мкA |
1,000–200,000 мкA — 0,2% + 200 нA |
200 мкA |
10,0000–200,0000 мкA — 0,2% + 200 нA |
|
2 мA |
0,20000–2,00000 мA — 0,1% + 400 нA |
2 мA |
0,200000–2,000000 мA — 0,1% + 400 нA |
|
20 мA |
2,0000–20,0000 мA — 0,1% + 4 мкA |
20 мA |
2,00000–20,00000 мA — 0,1% + 4 мкA |
|
200 мA |
20,000–200,000 мA — 0,1% + 40 мкA |
200 мA |
20,0000–200,0000 мA — 0,1% + 40 мкA |
|
2 A |
0,2000–2,0000 A — 0,15% + 1 мA |
2 A |
0,200000–2,000000 A — 0,15 % + 1 мA |
|
20 A |
2,0000–20,000 A — 0,25% + 10 мA |
20,5 A |
|
|
|
auto |
|
|
|
|
5–10 кГц |
||
|
200 мкA |
10,0000–200,0000 мкA — 0,3% + 200 нA |
||
|
2 мA |
0,200000–2,000000 мA — 0,15% + 400 нA |
||
|
20 мA |
2,00000–20,00000 мA — 0,15% + 4 мкA |
||
|
200 мA |
20,0000–200,0000 мA — 0,15% + 40 мкA |
||
|
2 A |
0,200000–2,000000 A — 0,3% + 1 мA |
||
|
auto |
|
||
|
|
1–20 кГц |
||
|
200 мкA |
10,0000–200,0000 мкA — 0,5% + 400 нA |
||
|
2 мA |
о0,200000–2,000000 мA — 0,3% + 1 мкA |
||
|
20 мA |
2,00000–20,00000 мA — 0,3% + 10 мкA |
||
|
200 мA |
20,0000–200,0000 мA — 0,3% + 100 мкA |
||
|
auto |
|
||

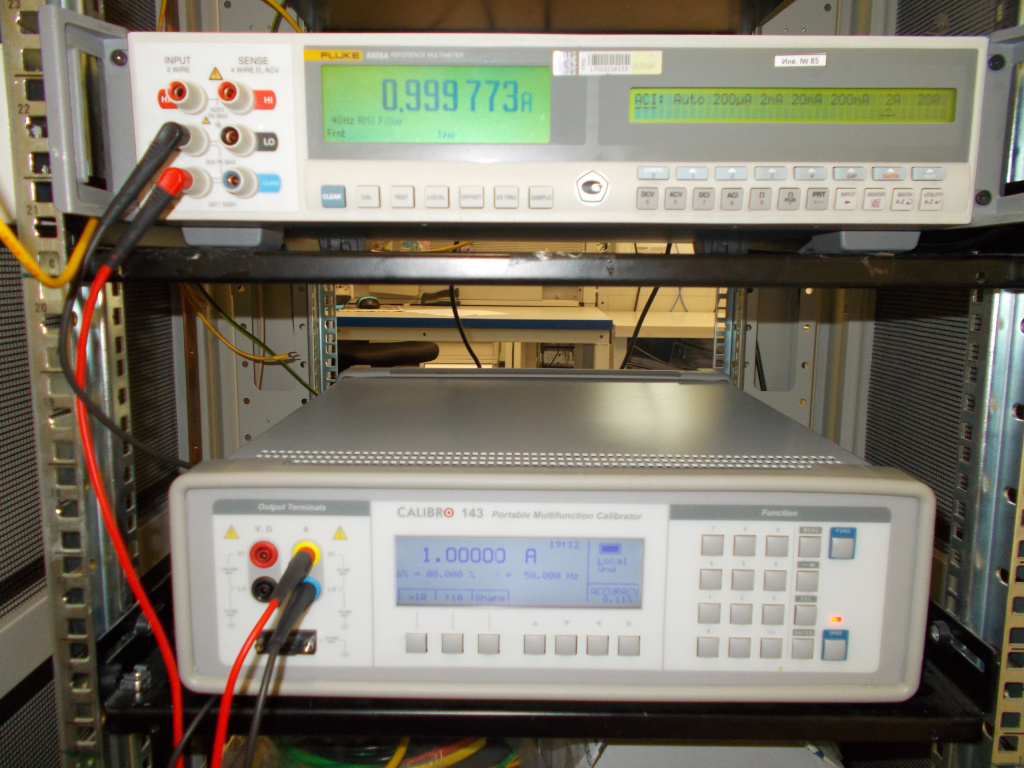

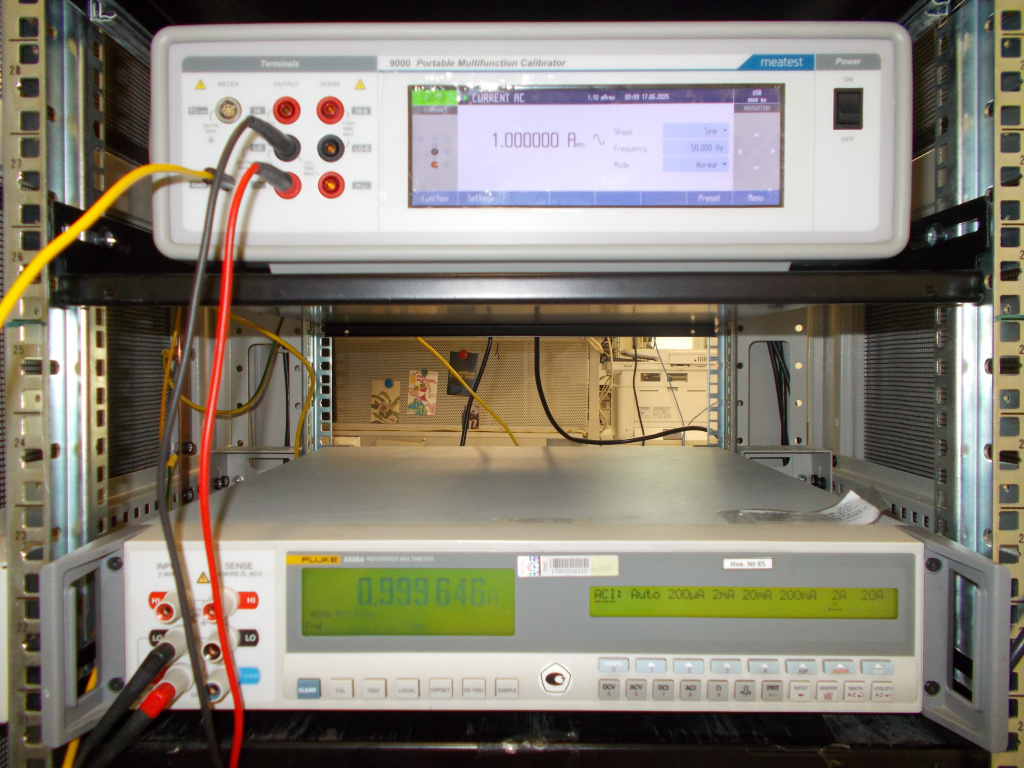

Рис. 8. Калибраторы Meatest 9000 и Calibro 143 в режиме формирования переменного тока
Графическое сравнение калибраторов в режиме воспроизведения силы переменного тока показано на рис. 9.
|
|
|
|
|
|

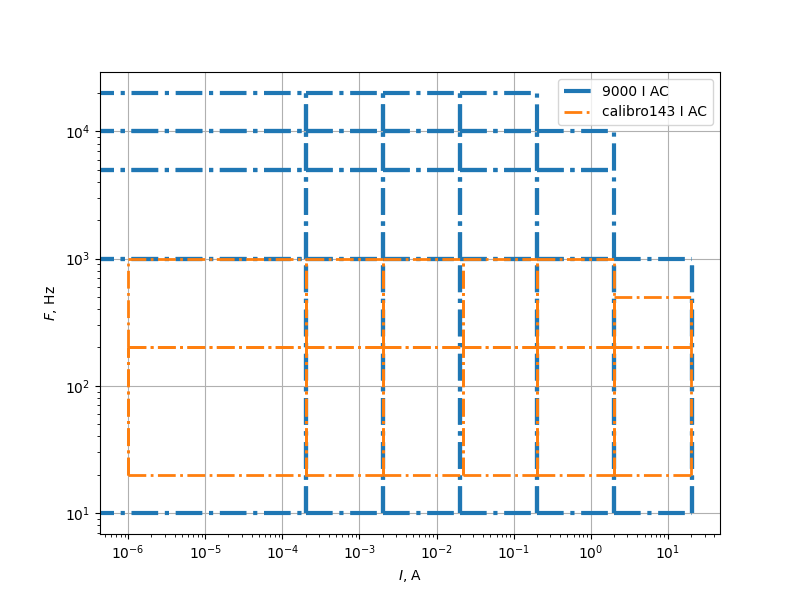

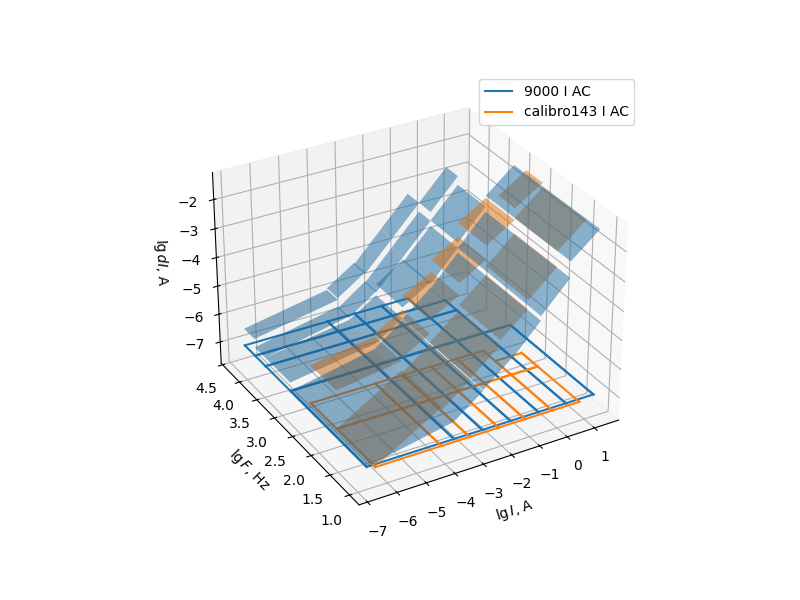

Рис. 9. Диапазоны и погрешности воспроизведения силы переменного тока в логарифмическом масштабе: а) диапазоны воспроизведения; б) 3d-график погрешности воспроизведения; в, г) контурные графики погрешности воспроизведения калибраторов
Режим FREQUENCY
Режим формирования сигнала определенной частоты (FREQUENCY mode) калибратора Meatest 9000 представлен сигналом прямоугольной формы с выбором трех возможных амплитуд: 100 мВ; 1 и 5 В (точность формирования по амплитуде 20%). Диапазон возможных частот 0,100 00 Гц — 2,000 00 МГц. Точность формирования установленной частоты — 5 ppm (0,0005%). Кроме того, есть возможность получения сигнала до 20 МГц, но остальные параметры сигнала в этом случае не нормируются. У калибратора Calibro 143 в режиме FREQUENCY точность формирования по амплитуде выше — 10%, и такой же, как у Meatest, диапазон формируемых частот (без возможности получения сигнала с ненормируемыми параметрами частотой свыше 2 МГц), а точность формирования частоты сигнала составляет 0,005%. Calibro 143 способен формировать сигнал только одной фиксируемой амплитуды 5 В.

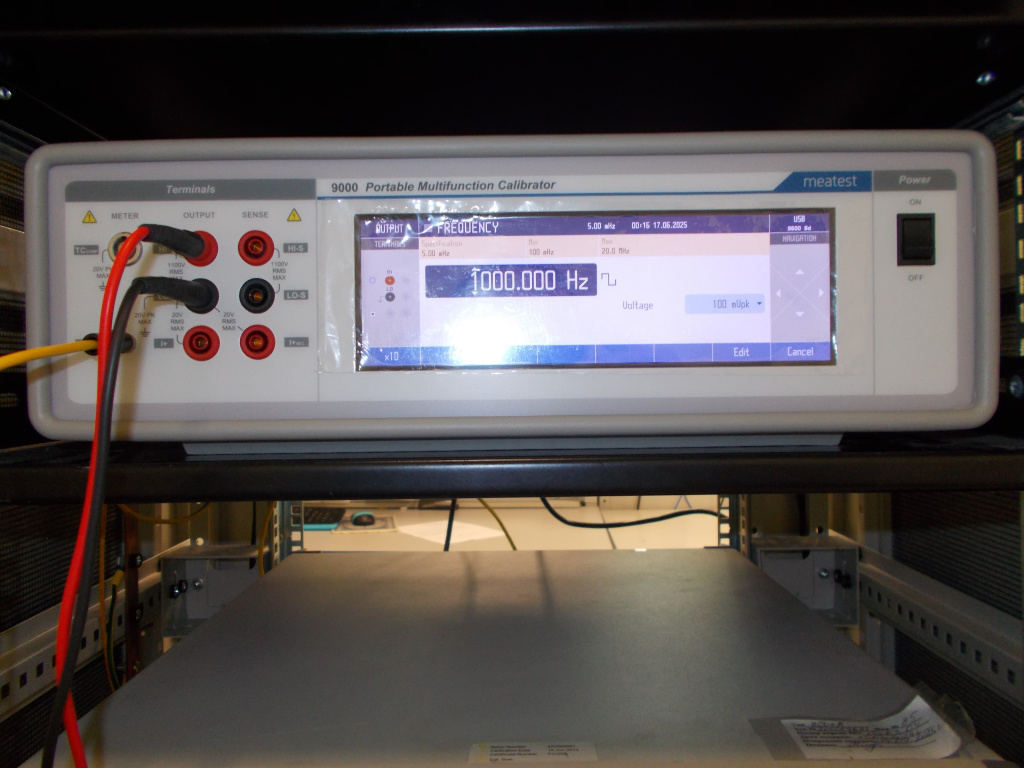

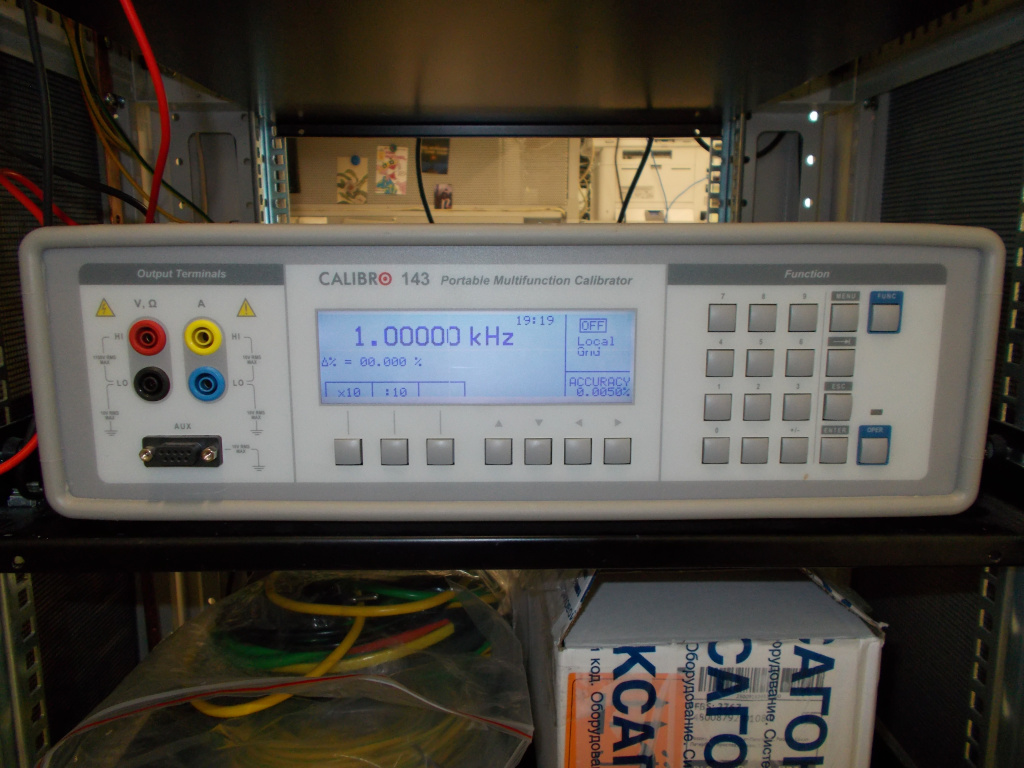

Рис. 10. Калибраторы Meatest 9000 и Calibro 143 в режиме формирования сигнала определенной частоты
Формирование сигнала прямоугольной формы с переменной скважностью в виде самостоятельного режима (Duty cycle) предусмотрено только у калибратора Meatest 9000. В этом режиме возможно формирование прямоугольных импульсов амплитудой 1 мВ — 14,1 В (с точностью установки по амплитуде 0,5% + 100 мкВ) в диапазоне частот от 0,10000 Гц до 1,0000 кГц (с точностью установки по частоте 5 ppm (0,0005%). При этом сам параметр коэффициента заполнения (Duty cycle) может быть произвольно установлен в диапазоне 0,1–99,9%.

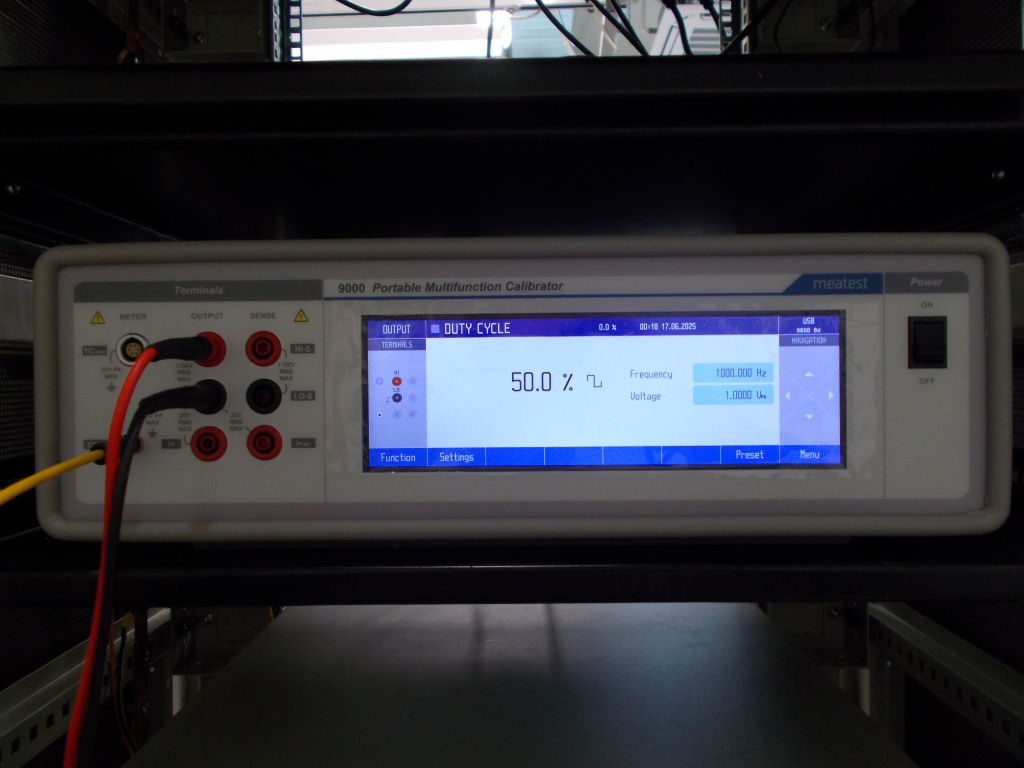

Рис. 11. Калибратор Meatest 9000 в режиме формирования прямоугольного сигнала с переменной скважностью
Режим Temperature TC
Режим формирования (имитации) разности потенциалов термопар (Temperature TC) у калибраторов Calibro 143 и Meatest 9000 представлен одним и тем же возможным набором термопар: R, S, B, J, T, E, K, N, C, D, G2, M. Однако, у Meatest 9000 больше диапазон имитируемых температур: –250,00…+2315,00 °С (у Calibro 143 –250,0…+1820,0 °С). Оба калибратора обеспечивают два режима компенсации температуры холодного спая: ручной и автоматический. Калибратор Meatest 9000 предусматривает возможность отключения компенсации температуры холодного спая, и, в режиме Temperature TC, также доступна дополнительная функция METER, позволяющая при помощи дополнительно подключенной термопары (к разъему METER (c помощью специального переходника — Adapter 91) использовать режим автоматической компенсации температуры холодного спая с использованием внешней термопары.

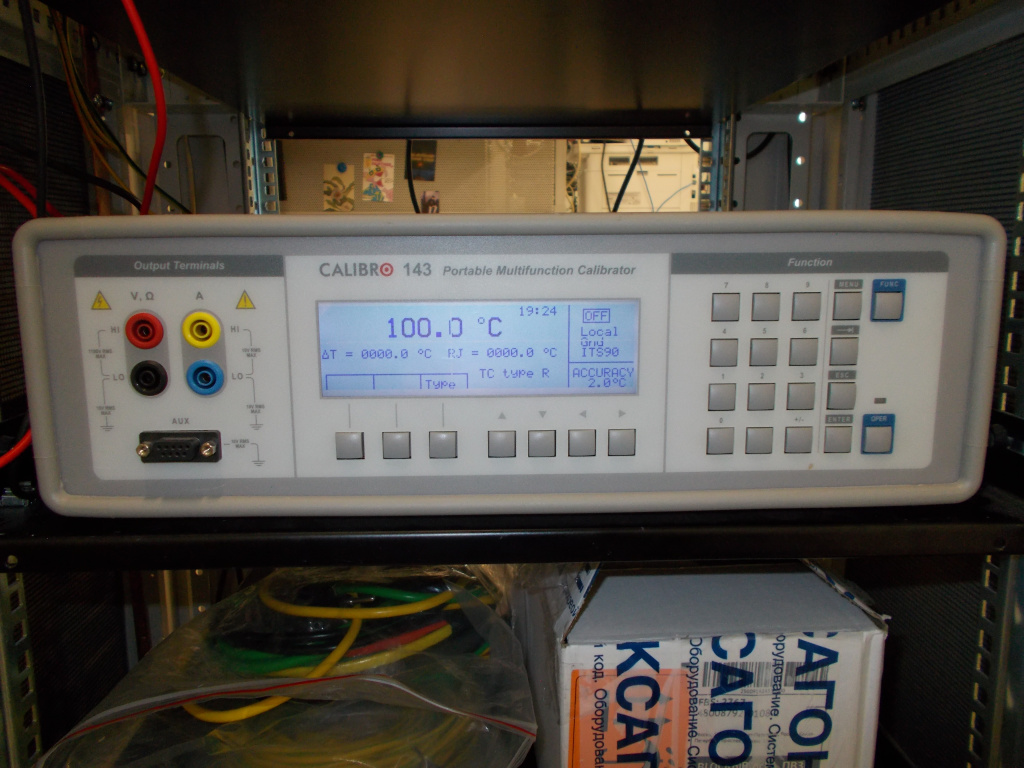

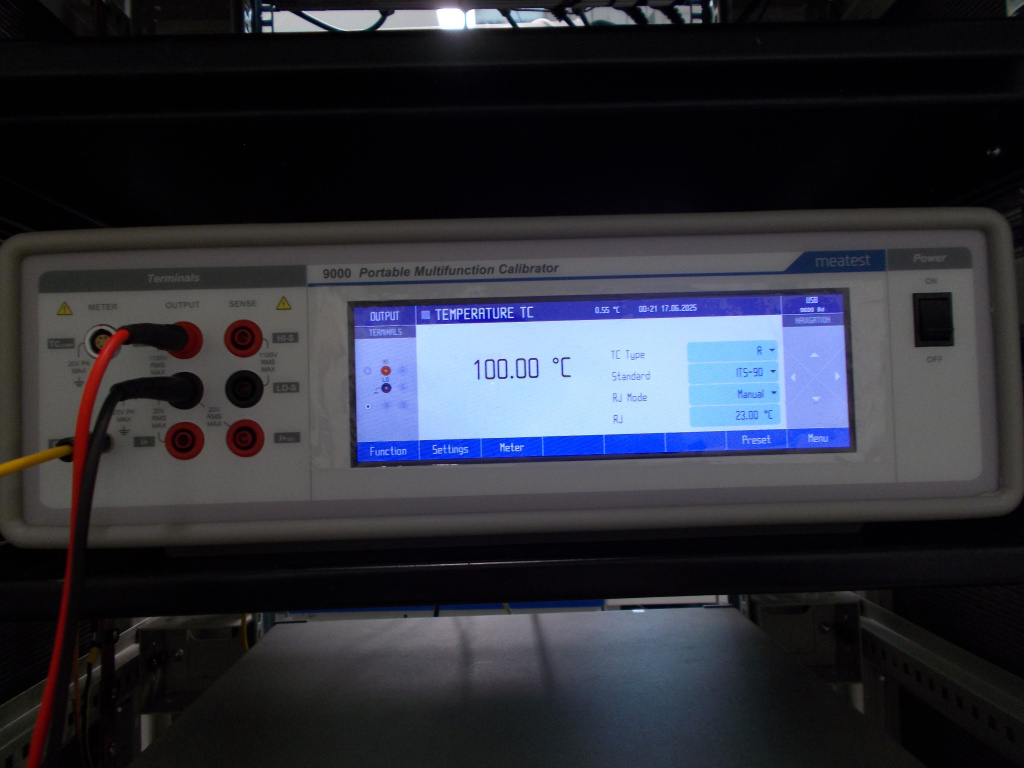

Рис. 12. Калибраторы Meatest 9000 и Calibro 143 в режиме имитации разности потенциалов термопар
Режим Temperature RTD
У обоих сравниваемых калибраторов реализован режим имитации термометров сопротивления (Temperature RTD). У Calibro 143 он обеспечивается опционально (при подключении соответствующей опции к разъему AUX на передней панели). Сравнительные параметры сведены в таблицу 5.
Таблица 5. Сравнительные параметры режима имитации термометров сопротивления у калибраторов Calibro 143 и Meatest 9000
|
Calibro 143 |
Meatest 9000 |
||||
|
Тип RTD |
Диапазон, °С |
Погрешность, °С |
Тип RTD |
Диапазон, °С |
Погрешность, °С |
|
Pt100–Pt200 |
–200,0…+850,0 |
0,2 |
Pt100–Pt1000 |
–200,000…0,000 |
0,15 |
|
Pt200–Pt1000 |
–200,0…+850,0 |
0,2 |
Pt100–Pt1000 |
–0,001…+850,0 |
0,2 |
|
Ni100–Ni200 |
–60,0…+300,0 |
0,1–0,2 |
Ni100–Ni1000 |
–60,0…+300,0 |
0,1 |
|
Ni200–Ni1000 |
–60,0…+300,0 |
0,1 |
|
|
|

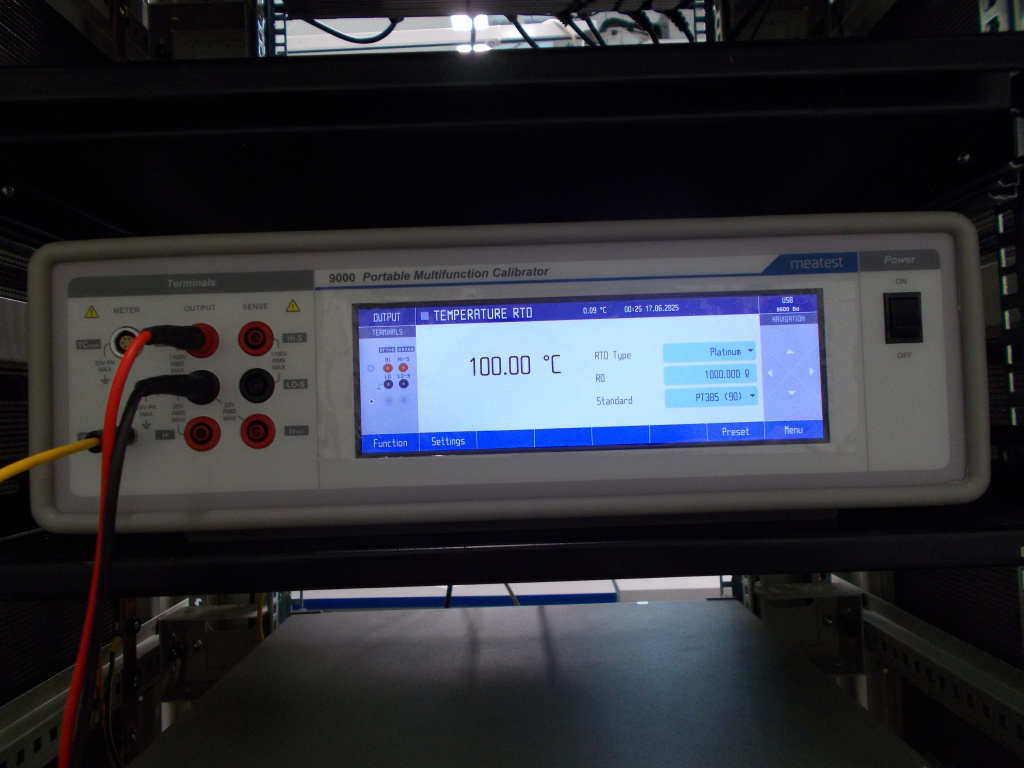

Рис. 13. Калибратор Meatest 9000 в режиме имитации термометров сопротивления
Режим RESISTANCE
Существенные отличия между рассматриваемыми калибраторами связаны с разной организацией режима формирования сопротивления (RESISTANCE). У Meatest 9000 предусмотрен режим Continuous resistance, в котором необходимое формируемое сопротивление в диапазоне 0,0000 Ом — 600,0 МОм может устанавливаться произвольно. При этом возможны три схемы подключения: двухпроводная, двухпроводная компенсированная и четырехпроводная. Этот режим доступен только у калибратора Meatest и обеспечивает следующие параметры для четырехпроводной схемы подключения (табл. 6):
Таблица 6. Режим RESISTANCE калибратора Meatest 9000
|
Диапазон сопротивлений |
Точность установки |
|
0,0000–10,0000 Ом |
500 ppm + 10 мОм |
|
10,001–100,000 Ом |
250 ppm + 10 мОм |
|
100,01–1000,00 Ом |
250 ppm + 25 мОм |
|
1,0001–10,0000 кОм |
150 ppm + 50 мОм |
|
10,001–100,000 кОм |
150 ppm + 500 мОм |
|
100,01–1000,00 кОм |
200 ppm + 5 Ом |
|
1,00001–3,30000 МОм |
600 ppm + 100 Ом |
|
3,3001–10,0000 МОм |
600 ppm + 100 Ом |
|
10,001–33,000 МОм |
5000 ppm + 10 кОм |
|
33,01–120,00 МОм |
5000 ppm + 10 кОм |
|
120,1–600,0 МОм |
20000 ppm + 50 кОм |
Рис. 14. Калибратор Meatest 9000 в режиме формирования произвольного сопротивления

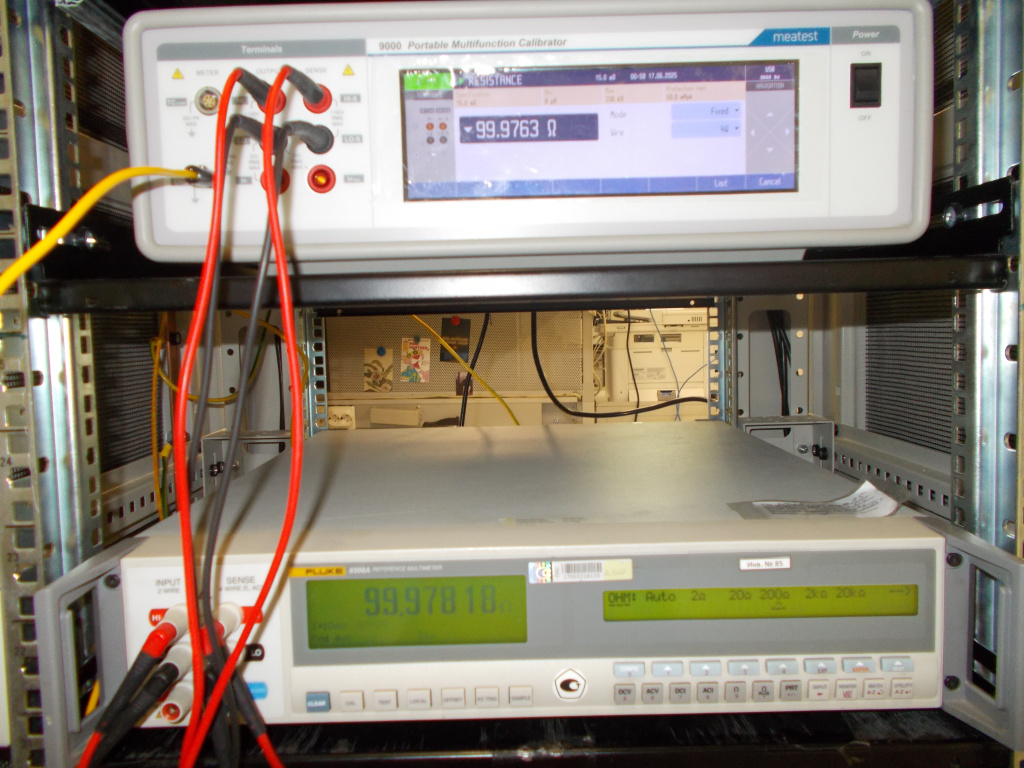

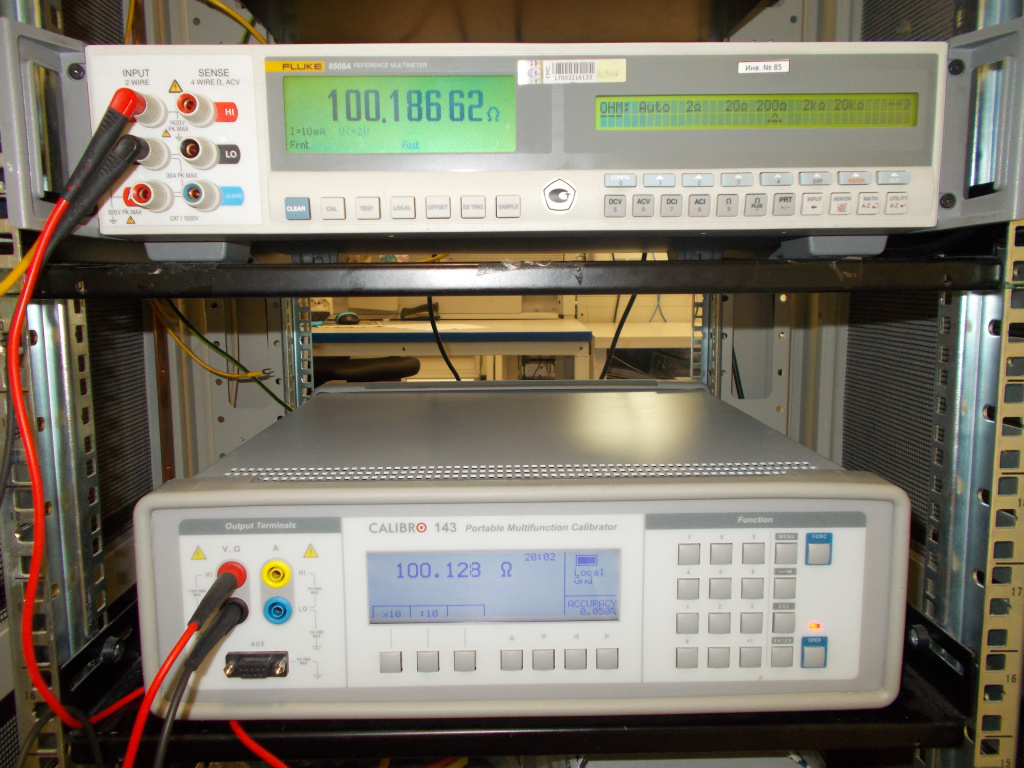

Режим воспроизведения фиксированных значений сопротивлений обеспечивают оба калибратора. Calibro 143 воспроизводит только восемь фиксированных значений сопротивлений, при этом доступна только двухпроводная схема подключения. Meatest 9000 в этом же режиме воспроизводит 17 значений фиксированных сопротивлений. Воспроизводимые при этом параметры сведены в таблице 7.
Таблица 7. Режим воспроизведения фиксированных значений сопротивлений калибраторов Calibro 143 и Meatest 9000
|
Calibro 143 |
Meatest 9000 |
|||
|
Номинал |
Погрешностьвоспроизведения |
Номинал |
Погрешностьвоспроизведения |
|
|
2w |
4w |
2w |
||
|
10 Ом |
0,03% + 25 мОм |
0,0000 Ом |
± 1 мОм |
±1 Ом |
|
100 Ом |
0,05% |
10,0000 Ом |
±2% |
±1 Ом |
|
1 кОм |
0,02% |
33,0000 Ом |
±2% |
±1 Ом |
|
10 кОм |
0,02% |
100,0000 Ом |
±2% |
±2% |
|
100 кОм |
0,02% |
330,0000 Ом |
±2% |
±2% |
|
1 МОм |
0,05% |
1000,000 Ом |
±2% |
±2% |
|
10 МОм |
0,05% |
3300,000 Ом |
±2% |
±2% |
|
100 МОм |
0,5% |
10,00000 кОм |
±2% |
±2% |
|
|
|
33,00000 кОм |
±2% |
±2% |
|
100,0000 кОм |
±2% |
±2% |
||
|
330,0000 кОм |
±2% |
±2% |
||
|
1000,000 кОм |
– |
±2% |
||
|
3300,000 кОм |
– |
±2% |
||
|
10,00000 МОм |
– |
±5% |
||
|
33,00000 МОм |
– |
±5% |
||
|
100,0000 МОм |
– |
±10% |
||
|
330,0000 МОм |
– |
±10% |
||
Графическое сравнение калибраторов в режиме воспроизведения электрического сопротивления приведено на рис. 16.
Рис. 16. Погрешность воспроизведения электрического сопротивления
Режим CAPACITANCE
Функция формирования электрической емкости у калибратора Meatest 9000 (у Calibro 143 она отсутствует) представлена двумя режимами:
· режим Continuous (Variable) capacitance — необходимое значение емкости в диапазоне 2,0000 нФ — 120,00 мФ может устанавливаться произвольно;
· Fixed capacitance.
При этом возможна только двухпроводная схема подключения. Обеспечиваемые при этом параметры сведены в таблице 8.
Таблица 8. Функция формирования электрической емкости у калибратора Meatest 9000
|
Meatest 9000 |
|||
|
Fixed capacitance |
Continuous capacitance |
||
|
Номинал |
Погрешность воспроизведения |
Диапазон |
Погрешность воспроизведения |
|
2w |
2w |
||
|
1,0000 нФ |
1,25% |
2,0000–10,0000 нФ |
±0,35% + 15 пФ |
|
3,3000 нФ |
0,75% |
10,001–100,000 нФ |
±0,35% |
|
10,0000 нФ |
0,35% |
0,10001–1,00000 мкФ |
±0,35% |
|
33,0000 нФ |
0,35% |
1,0001–10,0000 мкФ |
±0,35% |
|
100,000 нФ |
0,25% |
10,001–100,000 мкФ |
±0,35% |
|
330,000 нФ |
0,25% |
0,10001–1,00000 мФ |
±0,35% |
|
1,00000 мкФ |
0,25% |
1,0001–10,0000 мФ |
±0,35% |
|
3,30000 мкФ |
0,25% |
10,01–120,00 мФ |
±0,35% |
|
10,0000 мкФ |
0,25% |
|
±0,60% |

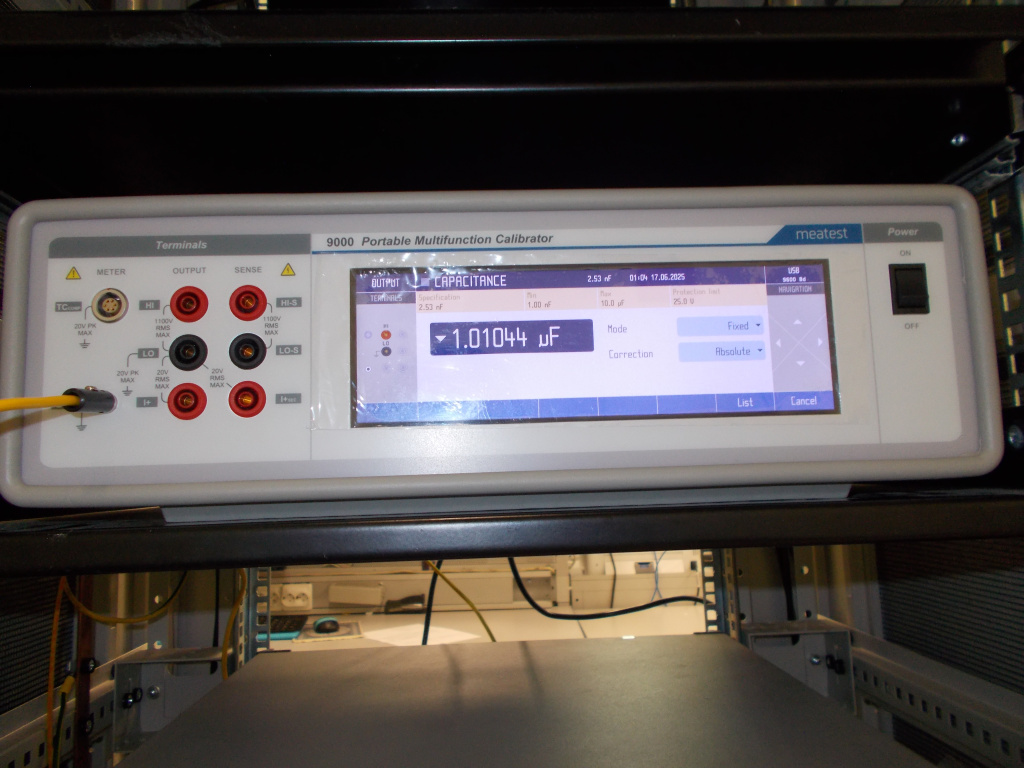

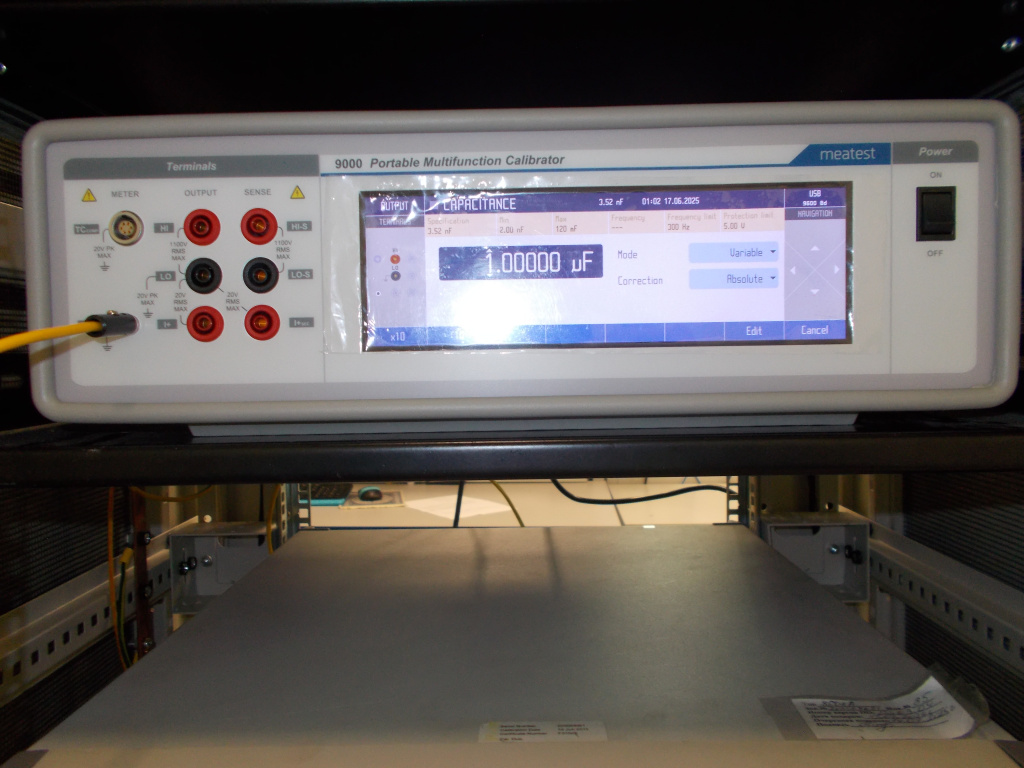

Рис. 17. Калибратор Meatest 9000 в режимах формирования фиксированных и произвольных значений электрической емкости
Калибратор Meatest 9000 дополнительно обладает функцией мнемонического отображения на дисплее правильных активных подключений в каждом из выбранных режимов, что позволяет избежать ошибок, связанных с неправильным подключением измерительных проводов и т. п.
Автоматизация
Оба калибратора могут работать в составе автоматизированных поверочных комплексов, интегрируясь с программными решениями METLAB и DigitMeterVision (в последней версии ПО — с добавлением функции распознавания показаний для стрелочных приборов (MeterVision)). Эти системы, разработанные компанией «Диполь», используются для автоматизации метрологических лабораторий и обеспечивают не только управление оборудованием через стандартные интерфейсы (USB, GPIB, LAN, RS-232), но и автоматическую обработку результатов измерений, формирование протоколов и ведение поверочной документации.
Программа MeterVision, основанная на технологии машинного зрения, распознает показания как цифровых, так и стрелочных приборов, что особенно важно при работе с аналоговыми измерителями, манометрами и другими средствами измерений старого образца.
Совместное использование калибраторов Meatest с METLAB и MeterVision позволяет создавать полностью автоматизированные рабочие места, где задачи калибровки выполняются быстро, точно и с минимальным влиянием человеческого фактора.

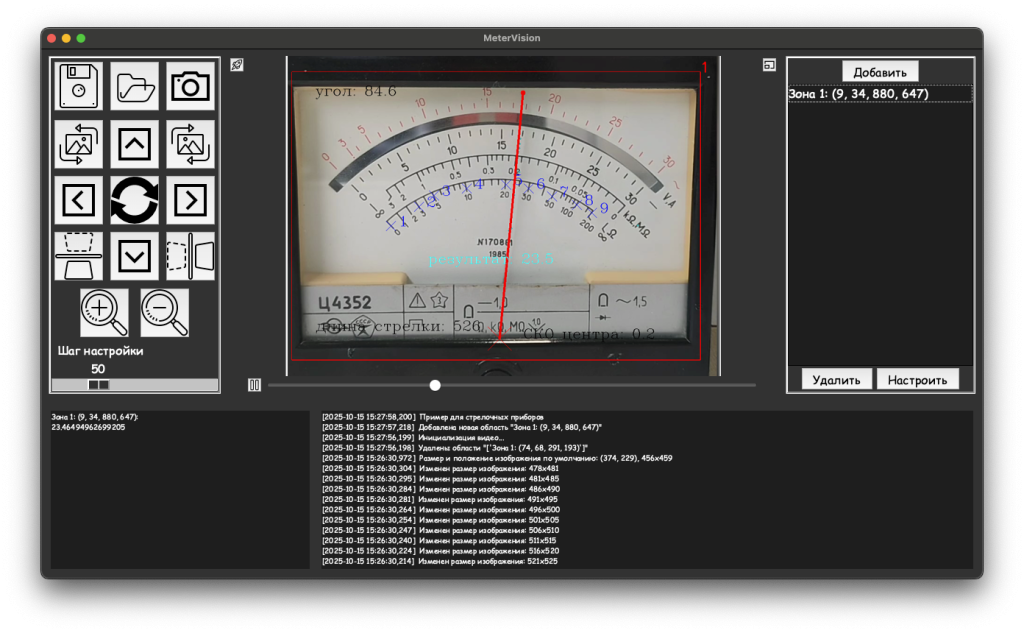

Рис. 18. Окно программы MeterVision в режиме распознавания стрелочных СИ с нелинейной шкалой. Программа также умеет распознавать цифровые дисплее, текст и цвета
Рис. 19. Демонстрация автоматизированного рабочего места (АРМ) для поверки аналоговых СИ на базе калибратора Meatest 9000 и ПО METLAB и MeterVision на выставке Testing & Control 2025
Заключение
Проведенный анализ показал, что Meatest 9000 представляет собой не просто обновленную версию хорошо известного Calibro 143, а совершенно новый уровень портативных калибраторов. Он превосходит предшественника по диапазонам воспроизводимых величин, точности, удобству интерфейса и функциональности. Важно и то, что 9000 интегрируется с современными программными системами автоматизации, что делает его особенно востребованным в условиях перехода метрологических лабораторий к цифровым технологиям.
Таким образом, замена Calibro 143 на Meatest 9000 не только не привела к потере характеристик, но и стала редким примером того, что новое оборудование действительно лучше старого — по точности, гибкости и возможностям интеграции. Meatest 9000 можно уверенно назвать прибором, который не просто продолжает традицию, но и задает новые стандарты для портативных калибраторов своего класса.
Достигайте технологического лидерства в радиоэлектронике вместе с «Диполь»!
