Описание
Система сбора/регистрации данных и коммутации Keysight 34972A состоит из 3-слотового базового блока с встроенным 6½-разрядным цифровым мультиметром и 8 различных сменных модулей коммутации и управления. Прибор оснащен встроенными интерфейсами LAN и USB, что позволяет подключать его к компьютеру без использования дополнительной платы ввода/вывода или преобразователя интерфейсов. Интуитивно понятный графический веб-интерфейс обеспечивает дистанционное управление прибором с возможностью конфигурирования измерений для каждого канала, регистрации и контроля данных. В процессе эксплуатации системы 34972A не требуется компьютер. Для загрузки настроек регистрации данных из программы BenchLink Data Logger в 34972A, а также для переноса большого объема данных на компьютер можно использовать USB флэш-накопитель. Достаточно вставить USB-накопитель в ПК и импортировать результаты измерений в таблицу или другое приложение для анализа данных.
Система Keysight 34972A может использоваться с любыми сменными модулями для 34970A. Путем простой перемены адреса система 34972A может быть легко интегрирована в существующие испытательные установки без изменения аппаратной части и кабельных соединений. Сменные модули оснащены винтовыми зажимами и счетчиками переключений реле, благодаря чему пользователь имеет возможность сконфигурировать компактный регистратор данных, полнофункциональную систему сбора данных или недорогое устройство коммутации, которые могут использоваться в составе лабораторной установки, в сети или в полевых условиях.

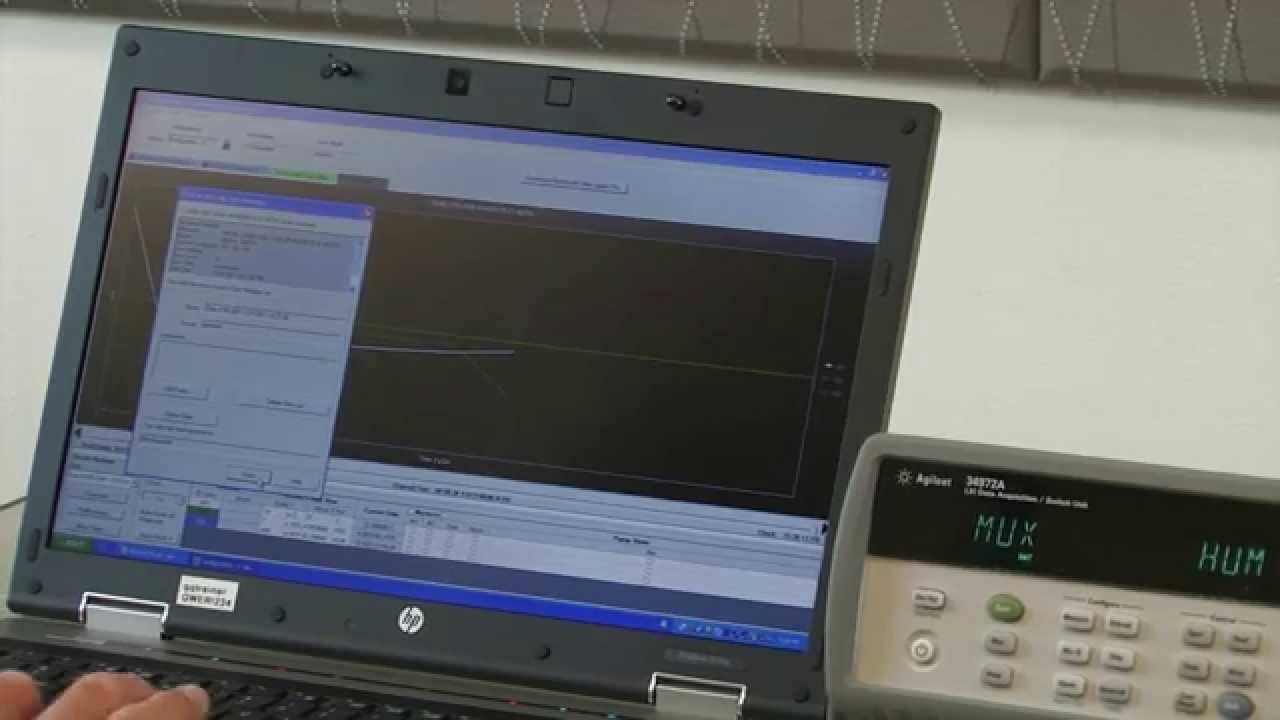

В комплекте с системой 34972A поставляется программа Keysight BenchLink Data Logger, которая обеспечивает привычный интерфейс Microsoft Windows для конфигурирования испытательной установки, отображения и анализа данных в реальном времени. Программа позволяет осуществлять быструю настройку, проводить измерения, выполнять экспорт данных, а также имеет встроенные графики для регистрации результатов измерений. Программа BenchLink Data Logger Pro34830A обеспечивает расширенные возможности по регистрации данных и их анализу при решении сложных задач.
Ключевые возможности и технические характеристики
- Базовый блок с тремя слотами, встроенным цифровым мультиметром с разрешением 6½ разрядов (22 бит) и 8 сменными модулями
- 11 измерительных функций, включая измерение температуры (с использованием термопар, терморезистивных датчиков и термисторов), напряжения и силы постоянного и переменного тока, сопротивления (по двух- или четырехпроводной схеме), частоты и периода
- Совместимость со всеми сменными модулями коммутации и управления для 34970A и обратная совместимость с набором команд языка SCPI системы 34970A
- Интерфейсы 1Gbit LAN и USB 2.0 для подключения к ПК
- Порт USB для хранения и переноса данных
- Графический веб-интерфейс для простоты настройки и управления прибором
- Бесплатная программа BenchLink Data Logger для создания процедур тестирования без программирования
| Модуль | Назначение | Скорость коммутации (каналов/сек) | Макс. напряжение | Макс. ток | Отличительные особенности |
| 34901A | 20-канальный мультиплексор | 60 | 300 В | 1 А | 2 токовых канала (всего - 22 канала) |
| 34902A | 16-канальный мультиплексор | 250 | 300 В | 50 мА | 2/4-проводные соединения |
| 34903A | 20-канальный коммутатор привода | 120 | 300 В | 1 А | Ключи типа С (однополюсн. переключатель на два направления) |
| 34904А | матричный коммутатор 4 х 8 | 120 | 300 В | 1 А | 2-проводное соединение в любом направлении |
| 34905А | сдвоенный ВЧ мультиплексор 1:4, 50 Ом | 60 | 42 В | 0,7 А | сдвоенный ВЧ мультиплексор 1:4, 50 Ом, 2 ГГц |
| 34906А | сдвоенный ВЧ мультиплексор 1:4, 75 Ом | 60 | 42 В | 0,7 А | сдвоенный ВЧ мультиплексор 1:4, 75 Ом, 2 ГГц |
| 34907А | Два 8-разрядных порта ввда/вывода 26-разр. счетчик 100 кГц | 42 В | 400 мА |
МОП транзисторы с открытым стоком стробируемый, с выбором порогового значения входного сигнала. Два 16-ти разрядных ЦАП .12 В 10 мА калибруемый, с привязкой сигнала к земле |
|
| Два 16-ти разрядных ЦАП | ±12 В | 10 мА | |||
| 34908А | 40-канальный мультиплексор | 60 | 300 В | 1 А | Общий контакт Low, 4-проводные соединения невозможны |
