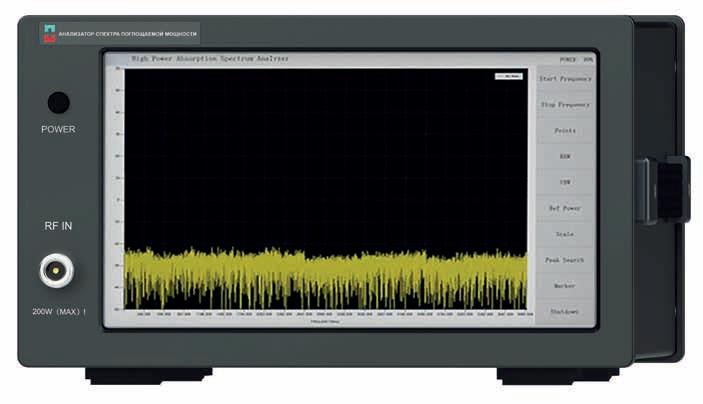

Анализаторы спектра поглощаемой мощности серии АСПГМ
Анализаторы спектра поглощаемой мощности АСПГМ подключаются к концу тракта в качестве согласованной нагрузки и могут измерять спектральный состав высокомощных сигналов до 10 кВт.
В приборах установлена встроенная батарея с емкостью 5000 мАч для возможности автономной работы. Анализаторы спектра АСПГМ могут применяться для тестирования высокомощных передатчиков в связи, радиолокации, спутниковых системах, телевидении и радиовещании, научных исследовательских установках.
Технические характеристики
| Параметр/Артикул | АСПГМ9К1Г-10К | АСПГМ9К6Г-300 | АСПГМ9К18Г-200 | |
|---|---|---|---|---|
| Частотный диапазон | 9 кГц-1 ГГц | 9 кГц-6 ГГц | 9 кГц-18 ГГц | |
| Макс. входная мощность | 10000 Вт | 300 Вт | 200 Вт | |
| Погрешность по частоте | <1 ppm | <1 ppm | <1 ppm | |
| Полоса анализа | 50 МГц | 50 МГц | 100 МГц | |
| Погрешность по амплитуде | ±1.5 дБ | ±1.5 дБ | ±2 дБ | |
| Отображаемый диапазон по мощности | DANL~+70 дБм | DANL~+55 дБм | DANL~+53 дБм | |
| RBW | 0.1-10 МГц | 0.1-10 МГц | 0.1-10 МГц | |
| VBW | 0.1-10 МГц | 0.1-10 МГц | 0.1-10 МГц | |
| Скорость свипирования |
|
300 ГГц/с | 300 ГГц/с | 1.2T Гц/с |
|
|
150 ГГц/с | 150 ГГц/с | 520 ГГц/с | |
|
|
35 ГГц/с | 35 ГГц/с | 130 ГГц/с | |
|
|
1.5 ГГц/с | 1.5 ГГц/с | 7 ГГц/с | |
| Средний уровень собственных шумов (DANL) RBW=10 кГц RMS-детектор |
|
-20 дБм/Гц | -40 дБм/Гц | -60 дБм/Гц |
|
|
-50 дБм/Гц | -70 дБм/Гц | -75 дБм/Гц | |
|
|
|
-70 дБм/Гц | -75 дБм/Гц | |
|
|
|
|
-75 дБм/Гц | |
| Фазовый шум дБн/Гц, отстройка 10кГц |
|
|
-114.2 | -99.7 |
|
|
|
-103.6 | -100.9 | |
|
|
|
|
-92.5 | |
|
|
|
|
-90.0 | |
| ВЧ разъемы | 7/16N розетка | N розетка | N розетка | |
| Емкость встроенной батареи | ≥5000 мА·ч | ≥5000 мА·ч | ≥5000 мА·ч | |
| Напряжение сети питания | 100-230 перем. тока | 100-230 перем. тока | 100-230 перем. тока | |
