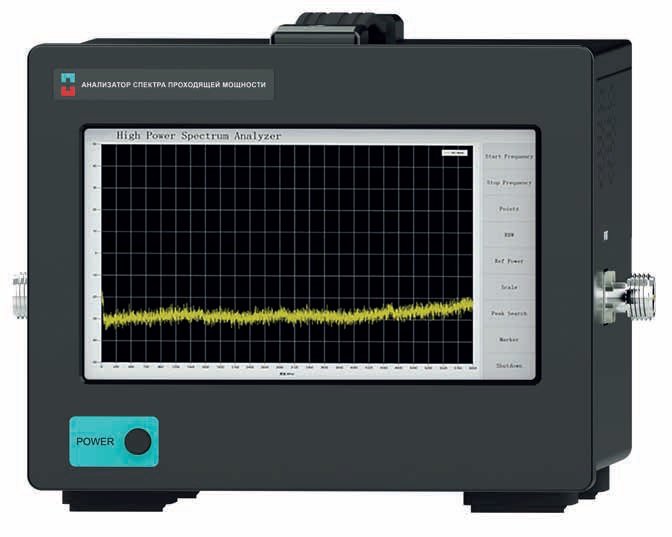

Анализаторы спектра проходящей высокой мощности серии АСПРМ
- Частотный диапазон от 9 кГц до 0.1, 0.5, 6, 18 ГГц
- Максимальная измеряемая мощность до 200, 300, 1000, 10000 Вт
- Полоса анализа 100 МГц
- Типовая погрешность ± 1.5 дБ
- Режим импульсных измерений
Анализаторы спектра проходящей мощности АСПРМ включаются в разрыв линии передачи (между источником сигнала и нагрузкой) и могут измерять спектральный состав сигнала от источника к нагрузке или отраженного сигнала от нагрузки к источнику.
Анализаторы АСПРМ могут применяться для тестирования высокомощных передатчиков в связи, радиолокации, спутниковых системах, телевидении и радиовещании, научных исследовательских установках.
| Параметр/Артикул | АСПРМ9К400М-200 | АСПРМ400М6Г-1К | АСПРМ500М18Г-200 | |
|---|---|---|---|---|
| Частотный диапазон | 9 кГц-400 МГц | 0.4-6 ГГц | 0.5-18 ГГц | |
| Макс. входная мощность | 200 Вт | 1000 Вт | 200 Вт | |
| Погрешность по частоте | <1 ppm | <1 ppm | <1 ppm | |
| Полоса анализа | 50 МГц | 50 МГц | 100 МГц | |
| Погрешность по амплитуде | ±1.5 дБ | ±1.5 дБ | ±2 дБ | |
| Отображаемый диапазон по мощности | DANL~+53 дБм | DANL~+60 дБм | DANL~+53 дБм | |
| RBW | 0.1-10 МГц | 0.1-10 МГц | 0.1-10 МГц | |
| VBW | 0.1-10 МГц | 0.1-10 МГц | 0.1-10 МГц | |
| Скорость свипирования |
|
300 ГГц/с | 300 ГГц/с | 1.2T Гц/с |
| RBW=250 кГц | 150 ГГц/с | 150 ГГц/с | 520 ГГц/с | |
| RBW=30 кГц | 35 ГГц/с | 35 ГГц/с | 130 ГГц/с | |
| RBW=1 кГц | 1.5 ГГц/с | 1.5 ГГц/с | 7 ГГц/с | |
| Средний уровень собственных шумов (DANL) RBW=10 кГц RMS-детектор |
|
-20 дБм/Гц | -40 дБм/Гц | -60 дБм/Гц |
|
|
-50 дБм/Гц | -70 дБм/Гц | -75 дБм/Гц | |
|
|
|
-70 дБм/Гц | -75 дБм/Гц | |
|
|
|
|
-75 дБм/Гц | |
| Фазовый шум дБн/Гц, отстройка 10кГц | 1 ГГц |
|
-114.2 | -99.7 |
| 3 ГГц |
|
-103.6 | -100.9 | |
| 10 ГГц |
|
|
-92.5 | |
| 20 ГГц |
|
|
-90.0 | |
| ВЧ разъемы | N розетка | 7/16 розетка | N розетка | |
| Емкость встроенной батареи | ≥5000 мА·ч | ≥5000 мА·ч | ≥5000 мА·ч | |
| Напряжение сети питания | 100-230 перем. тока | 100-230 перем. тока | 100-230 перем. тока | |
