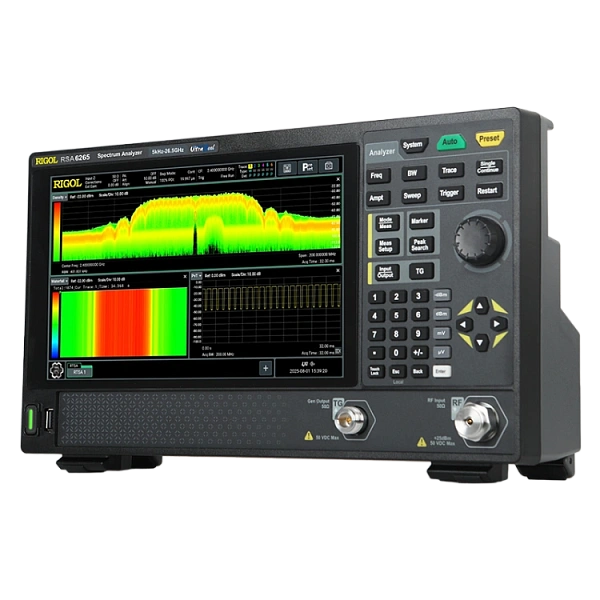

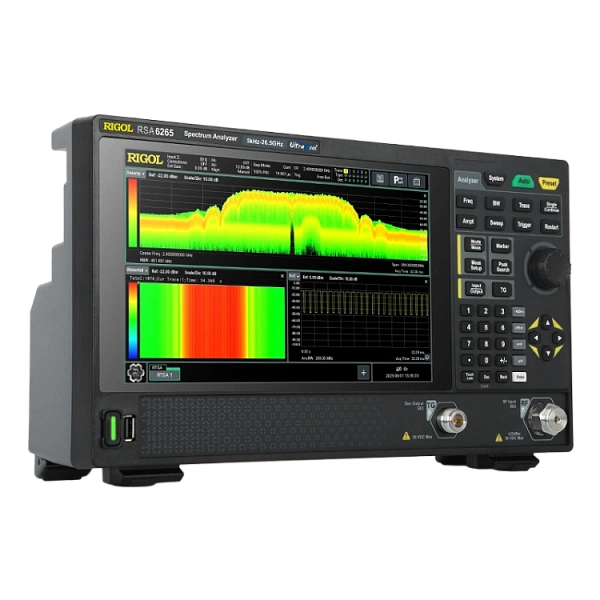

Анализаторы спектра серии RSA6000

Серия RSA6000 - новое поколение анализаторов спектра компании RIGOL. Благодаря отличным характеристикам - SFDR, фазовому шуму, точности по амплитуде и скорости измерений - эти приборы подходят для широкого спектра задач: для разработки, производства, ремонта и сервисного обслуживания электронных компонентов и устройств в комнатных и полевых условиях.

Расширенные возможности и гибкая конфигурация делают анализаторы спектра реального времени серии RSA6000 универсальным решением для различных областей применения — беспроводные коммуникации, автомобильная электроника, Интернет вещей (IoT) и др.

Приборы удобны в транспортировке, имеют универсальное питание: как от сети переменного тока, так и от батарейного блока, не требует сложной предварительной настройки, позволяя пользователю сосредоточиться на решении измерительных задач.

Преимущества и особенности

• Высокая скорость сканирования: до 4 ТГц/с;
• Полоса анализа в реальном времени: до 200 МГц (опция);
• Низкий отображаемый средний уровень собственных шумов (DANL) с включённым ПУ (опция): < -163 дБм (тип.);
• Низкий уровень фазового шума 1 ГГц@ 10 кГц: < -108 дБн/Гц (тип.);
• Погрешность измерения амплитуды: <1.0 дБ (ном);
• Наилучшее разрешение по частоте (RBW): 1 Гц;
• Встроенный трекинг-генератор (опция): до 8,5 ГГц;
• Высокий SFDR (динамический диапазон свободный от паразитных составляющих): < - 60 дБн (тип);
• Анализ сигналов векторных видов модуляции (опция);
• Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция);
• Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов;
• Встроенные USB, LAN, HDMI интерфейсы связи;
• Web-control;
• Программное обеспечение для ПК;
• Портативное исполнение;
• Возможность автономной работы от аккумуляторной батареи (опция);
• Вход/выход сигнала синхронизации

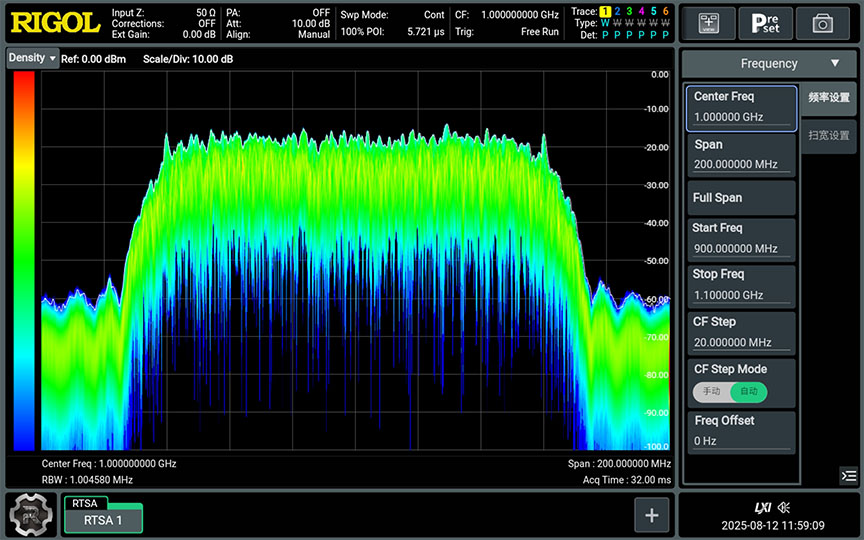

Анализ спектра в реальном времени с полосой 200 МГц

Поддерживает захват сигналов в сложных электромагнитных средах, эффективно справляется с задачами анализа множественных и кратковременных помех. Позволяет быстро фиксировать аномальные сигналы, повышая эффективность НИОКР и устранения неисправностей.

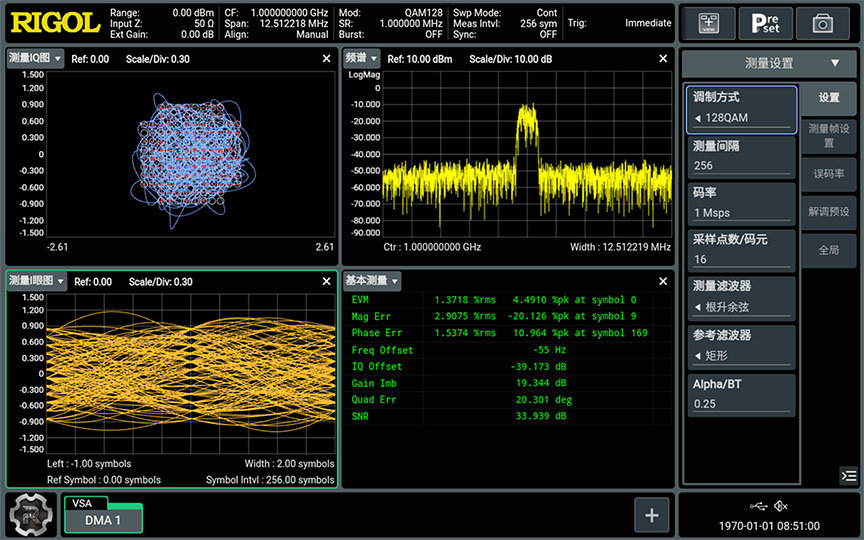

Увеличенная полоса демодуляции до 200 МГц

Полоса векторной демодуляции 200 МГц обеспечивает детальный анализ и оценку характеристик различных широкополосных систем связи.

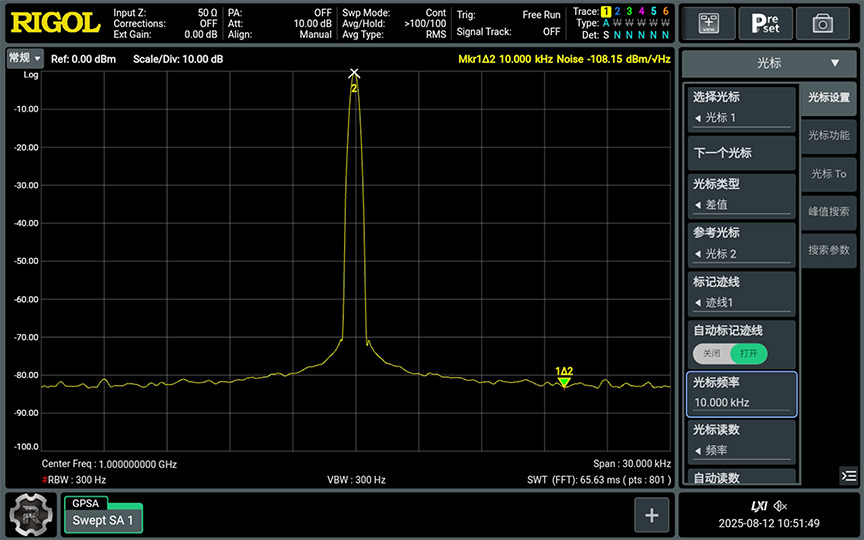

Фазовый шум –108 dBc/Гц при 1 ГГц (отстройка 10 кГц)

Отличные показатели фазового шума обеспечивают «чистый» гетеродин, что крайне важно для высокой точности и достоверности измерений.

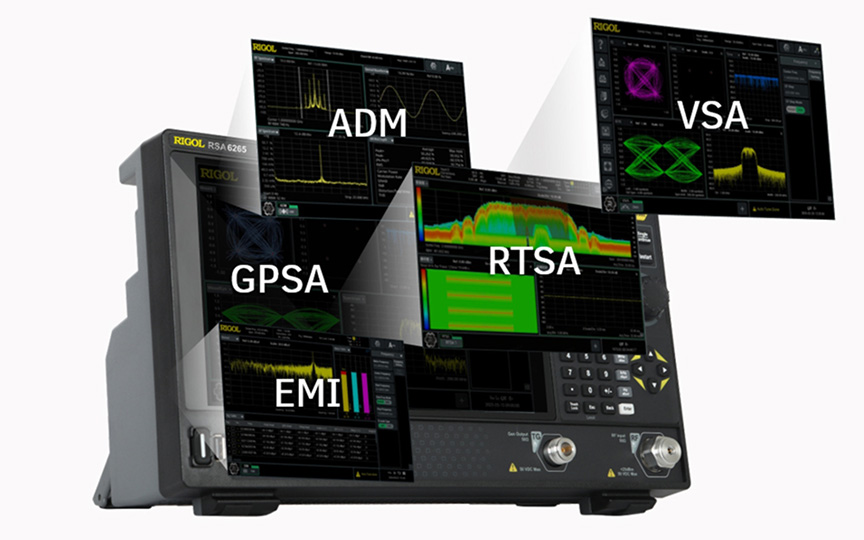

Многофункциональность

Один анализатор объединяет пять различных измерительных функций, включая в себя:

• анализатор спектра общего назначения (GPSA)
• анализатор спектра реального времени (RTSA)
• анализатор векторных сигналов (VSA)
• измеритель электромагнитных помех (EMI опция)
• измеритель параметров аналоговых видов модуляции (ADM опция)

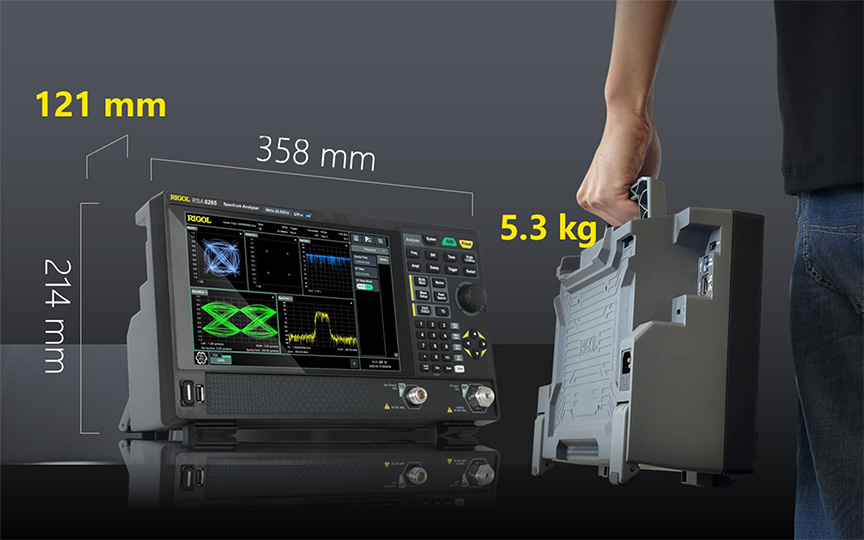

Компактные размеры

Лёгкий и компактный дизайн позволяет удобно использовать прибор как в лаборатории с ограниченным пространством, так и в полевых условиях, обеспечивая высококлассные измерения в различных условиях.

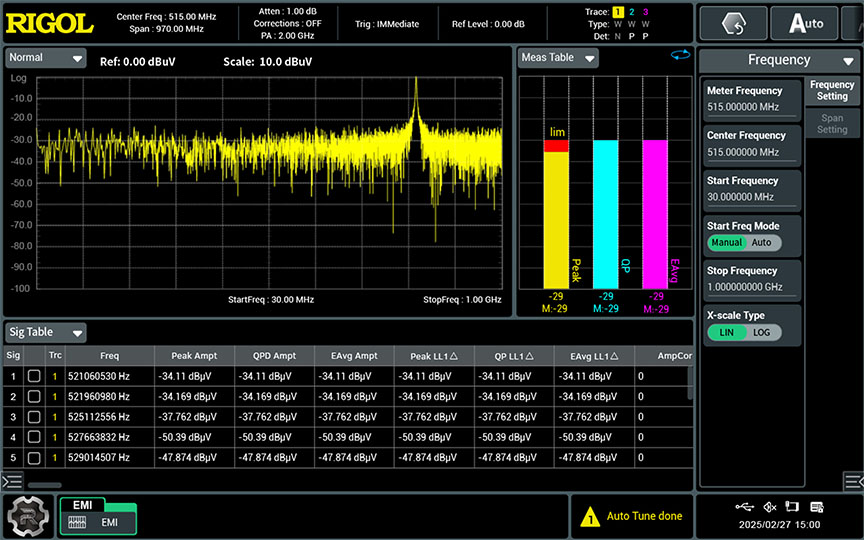

Предквалификационные тесты ЭМС: проводимость и излучение

Встроенное ПО для предварительных ЭМС-испытаний совместно с фильтрами, соответствующими стандарту CISPR, обеспечивает выполнение предварительных испытаний по проводимым и излучаемым электромагнитным помехам, позволяет выявлять и локализовать их источники, что значительно упрощает отладку аппаратуры, сокращает время подготовки к сертификационным испытаниям и ускоряет вывод продукта на рынок.

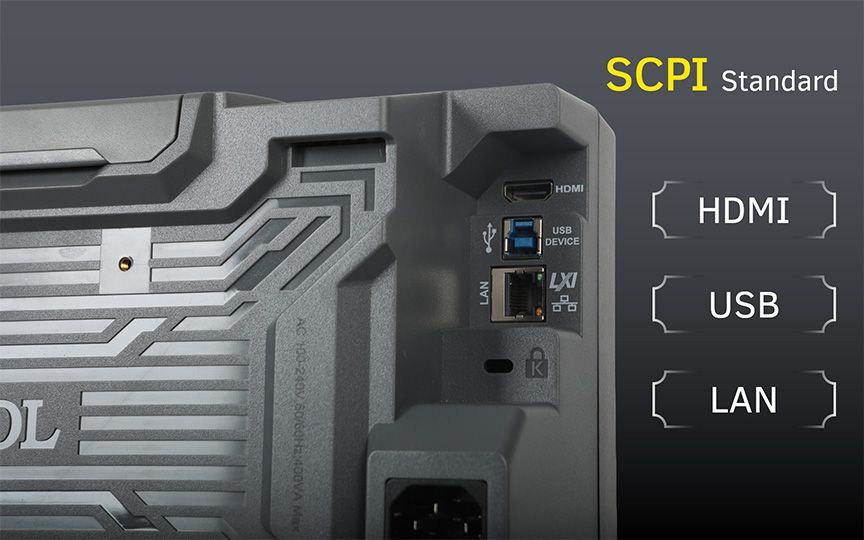

Широкие коммуникационные возможности

Интегрированные интерфейсы USB, LAN и HDMI; поддержка стандартных команд SCPI позволяет легко строить автоматизированные системы испытаний и ускорять процесс разработки продукции.

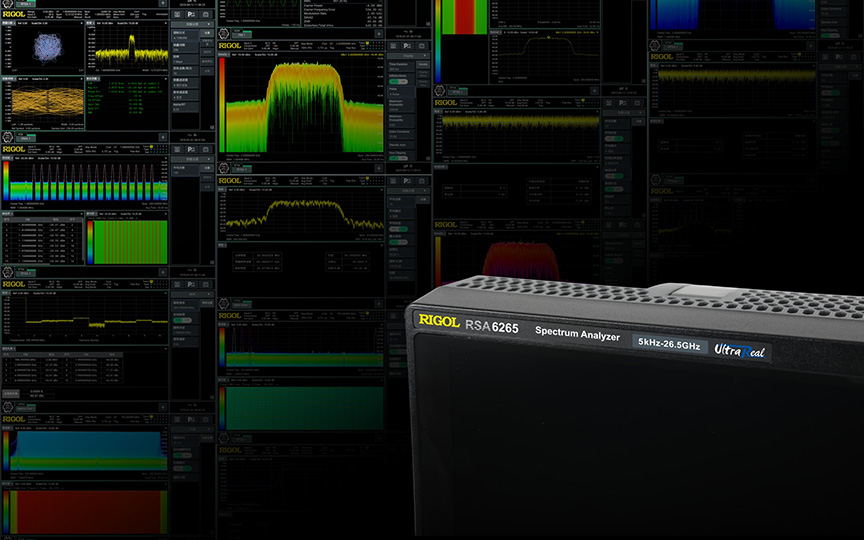

Современный интерфейс, оптимизированный под сенсорное управление

Новый интерфейс с поддержкой управления мультитач обеспечивает плавную и интуитивно понятную работу с прибором, упрощая измерения и анализа спектра сигнала.
