Антенна измерительная П6-62
- Антенна представляет собой биконический вибратор
- Рабочий диапазон частот - 300 - 1000 МГц
- Волновое сопротивление входа - 50 Ом
- Предел доп. погреш. коэфф. усиления ≤ ±1,5 дБ
- Коэффициент стоячей волны (КСВ) входа ≤ 2
- Уровень сигнала при ортогон. поляризации ≤ –20 дБ
- Поляриз.в вертикальной плоскости 0 – 180°
- Габар.размеры, мм – 400х145х150
- Масса - 1,0 кг
- Рабочие условия экспуатации: –50 ≤ t° ≤ +60°С
- RH – 95 % при t° = 35°С
- Рмин.= 60 кПа (460 мм рт.ст.)
Производитель: ОАО «МНИПИ»
Антенна предназначена для измерения напряженности электромагнитного поля совместно с измерительными приемными устройствами.

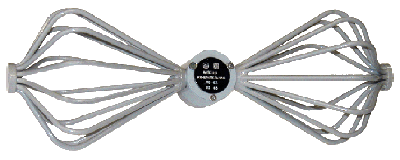

Антенна является биконической вибраторной, состоящей из двух обращенных вершинами друг к другу конусов конечной длины. Диаграмма направленности антенны подобна диаграмме полуволнового вибратора. Электрические характеристики антенны приведены совместно с придаваемым к ней рабочим кабелем длиной 10 м. Антенна имеет стандартный коаксиальный соединитель
| Диапазон частот | (300-1000) МГц |
| КСВ | < 2 |
| Предел допустимой погрешности антенного коэффициента, не более | ± 2,0 дБ |
| Уровень сигнала ортогональной поляризации | -20 дБ |
| Температура окружающего воздуха | от - 50 до + 60 |
| Относительна влажность воздуха | 95 % при + 35°С |
| Габаритные размеры (HxWxD) | 400х145x150 мм |
| Масса | 1 кг |
