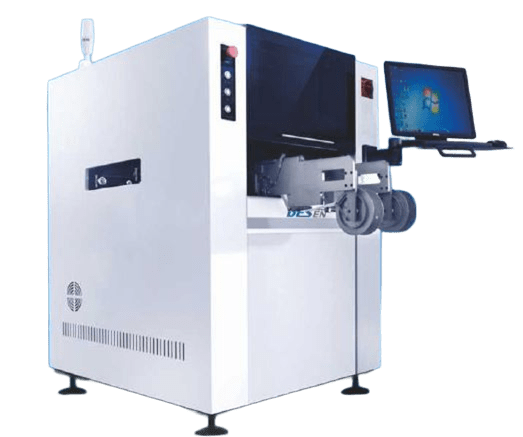

Автоматическая высокоскоростная этикетировочная машина DS-Pioneer S
- Это автоматическое устройство для маркировки используется для онлайн-маркировки армирующего стального листа FPC, обратной клейкой ленты FPC, этикеток для печатных плат и т.д.
- Оно решает проблемы потребления рабочей силы, неточного крепления и низкой скорости для производителей печатных плат и прецизионных электронных клеевых изделий.
- Полностью автоматическая онлайн-система позиционирования: ПЗС-камера и фальцовка, соответствующая каждой точке, коррекция плохих меток. Автоматическая регулировка траектории перемещения.
- Операционная система: Windows7, 22-дюймовый дисплей. Самостоятельно разработанное операционное программное обеспечение, которое легко освоить, а рабочий интерфейс прост и понятен. Простота обучения управлению
Область применения:
- Категория штрих-кода: этикетка со штрих-кодом, этикетка с QR-кодом и т.д.
- Клейкая лента: двусторонняя лента, проводящая клейкая лента, термостойкая лента, защитная лента, ПИ, чувствительная к давлению лента, проводящая ткань и т.д.
- Пена: проводящая пена, пена, амортизирующая пена, металлическая пена и т.д.
- Компонент: модуль узорной печати, линза, чип, электронный компонент и т.д.
- Металлическая защита: защитная крышка, стальной лист, медная фольга и т.д.
Общая спецификация
| Модель | DS-Pioneer S |
| Размер | 850*1200*1450 мм |
| Вес | 1700 кг |
| Напряжение | 220В, 50/60Гц |
| Подача воздуха | 0,45x0,6МПа |
| Мощность | 3 кВт |
Применимая спецификация
| Размер печатной платы | 50x50мм~300x350(мм) |
| Толщина печатной платы | 0,5~4мм |
| Размер материала | 2,5x2,5-110x40 (мм) |
| Искривление печатной платы | Макс. 1% |
Производительность
| Точность этикетирования | ±0,05мм |
| Повторяемость по оси ХУ | 0,01 мм |
| Скорость | 0,8 с (макс.) |
| Ускорение | 3.0G |
Система транспортировки
| Высота конвейера | 900±20 мм |
| Направление перемещения | Л-П/П-Л/Л-Л/П-П |
| Скорость перемещения | 600 мм/с |
| Регулировка ширины конвейера | Автоматически |
Конфигурация
| Маркировочная головка | 2 (стандарт), 4 (опция) |
| Метод подачи | Электронное интеллектуальное устройство подачи |
| Кол-во устройств подачи | 1 (стандарт, максимум 2) |
| Позиционирование | Визуальное позиционирование |
| Визуально | Верхняя и нижняя промышленная цифровая камера мощностью 130 Вт, карта Gigabit Ethernet 200 Мбит/с |
| Интерфейс подключения | SMEMA |
| Операционная система | Windows 7 |
| Язык | Китайский/Анrлийский |
| Интерфейс сканера | RS 232 |
