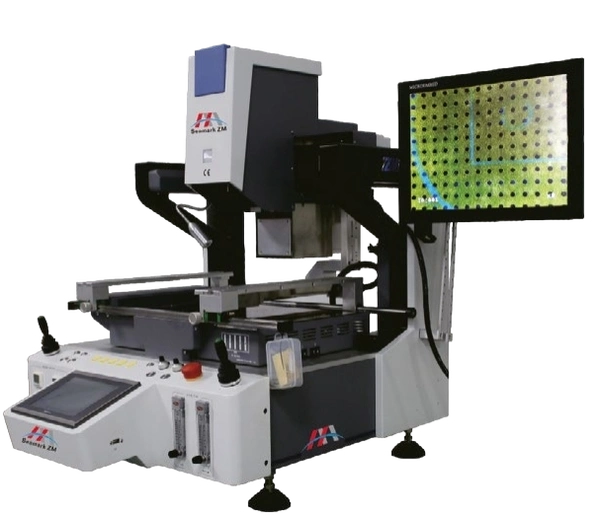

Автоматическое ремонтное оборудование с оптическим выравниванием HD и интеллектуальным управлением R730A
- Электропитание 380 В ПЕР. ТОКА +10%, 50–60 ГЦ
- Мощность 7,75 кВт (макс.). Верхний нагреватель 1,45 кВт. Нижний нагреватель 1,2 кВт. Предварительный ИК-нагреватель 4,8 кВт. Другое 0,3 кВт.
- Размеры печатной платы 632x520 мм (макс.); 6x6 мм (мин.)
- Размер кристалла BGA 80x80 мм (макс.); 3x3 мм (мин.)
- Размеры зоны ИК-нагрева 570x435 мм
Производитель: Seamark
Оптическое выравнивание HD и интеллектуальное управление Оснащен автоматическим устройством подачи. Используется ПЛК Panasonic и высокоточный модуль управления температурой, высокоточная термопара K-типа, динамическая многоконтурная система управления с ПИД-регулированием и замкнутым управлением селективной пайкой волной припоя, а точность может достигать ± 1°C. Функция сигнализации защиты от перегрева, функция программного шифрования и «защитой от дурака».
Контроль стабильности температуры
Независимое управление тремя зонами нагрева, нагреваемыми конвекцией горячего воздуха. Высота нижней зоны нагрева регулируемая, а верхняя зона нагрева оснащена встроенной присоской для захвата кристаллов. Предусмотрен контроль вакуумметрического давления и устройство защиты от повышенного давления.

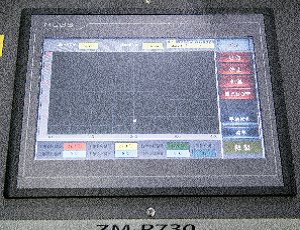

Большой сенсорный экран HD
Большой сенсорный экран HD с различными режимами работы, отображением в реальном времени и редактированием температурной кривой. В каждой группе температурных кривых можно настроить до 8 сегментов. Можно хранить до 100 групп температурных кривых и автоматически анализировать кривую, читать ее на сенсорном экране управления.
Съемная инфракрасная зона нагрева
Зона предварительного ИК-нагрева нагревается инфракрасной трубкой из углеродного волокна и защищена устойчивой к высокой температуре микрокристаллической панелью. Ее можно перемещать влево и вправо для удобства ремонта крупных и нестандартных PCBA.
Параметры изделия
| Модель № | R730A |
| Электропитание | 380 В ПЕР. ТОКА +10%, 50–60 ГЦ |
| Мощность | 7,75 кВт (макс.). Верхний нагреватель 1,45 кВт. Нижний нагреватель 1,2 кВт. Предварительный ИК-нагреватель 4,8 кВт. Другое 0,3 кВт. |
| Размеры печатной платы | 632x520 мм (макс.); 6x6 мм (мин.) |
| Размер кристалла BGA | 80x80 мм (макс.); 3x3 мм (мин.) |
| Размеры зоны ИК-нагрева | 570x435 мм |
| Датчик температуры | 5 шт. |
| Метод управления | Большая сенсорная панель 10HD |
| Система управления | ПЛК Panasonic + модуль управления температурой |
| Система отображения | 15-дюймовый промышленный экран HD (1080P, 16:9) |
| Система выравнивания | Цифровая система визуализации HD с разрешением 2 Мп, автоматическое оптическое масштабирование с лазерным индикатором красной точкой |
| Вакуумные присоски | Автоматически |
| Точность выравнивания | ±0,01 мм |
| Контроль температуры | Термопара K-типа с замкнутым контуром управления и точностью до +1 °C |
| Устройство подачи | Имеется |
| Позиционирование | V-образный паз с универсальным креплением |
| Габариты | Длина 1000 x ширина 835 x высота 960 мм |
| Масса | 130,5 кг |
