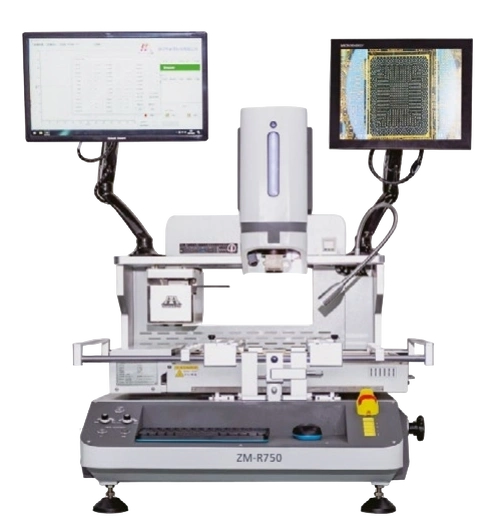

Автоматическое ремонтное оборудование с оптическим выравниванием R750 (версия с ПК)
- Электропитание 380 В пер. тока +10%, 50–60 Гц
- Мощность 7,75 кВт (макс.). Верхний нагреватель 1,45 кВт. Нижний нагреватель 1,2 кВт. Предварительный ИК-нагреватель 4,8 кВт. Прочее 0,3 кВт.
- Размеры печатной платы 632x520 мм (макс.); 6x6 мм (мин.)
- Размер кристалла BGA 80x80 мм (макс.); 3x3 мм (мин.)
- Размеры зоны ИК-нагрева 570x435 мм
Производитель: Seamark

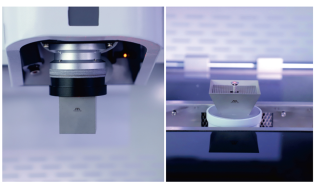

Особенности
- Электропитание 380 В пер. тока ± 10%, 50/60 Гц
- Мощность 7,15 кВт (макс.). Верхний нагреватель 1,45 кВт. Нижний нагреватель 1,2 кВт. Предварительный ИК-нагрев 4 кВт. Другое 0,5 кВт.
- Размеры печатной платы 540*470 мм (макс.), 6*6 мм (мин.)
- Размер кристалла BGA 80*80 мм (макс.), 2*2 мм (мин.)
- Размеры зоны ИК-нагрева 500*380 мм
Преимущества оборудования
В стандартной комплектации оснащен питателем для автоматической подачи и автоматического получения мелких компонентов. Добавлена функция быстрого оптического центрирования, благодаря чему присоска может быстро выровнять компоненты и повысить эффективность ремонта. PCBA можно нагревать равномернее благодаря инфракрасному углеволоконному нагревателю большого размера. В системе подачи горячего воздуха используется импортный центробежный вентилятор, обладающий высокой равномерной скоростью и высокой надежностью.
Параметры изделия
| Модель № | R750 |
|---|---|
| Электропитание | 380 В пер. тока +10%, 50–60 Гц |
| Мощность | 7,75 кВт (макс.). Верхний нагреватель 1,45 кВт. Нижний нагреватель 1,2 кВт. Предварительный ИК-нагреватель 4,8 кВт. Прочее 0,3 кВт. |
| Размеры печатной платы | 632x520 мм (макс.); 6x6 мм (мин.) |
| Размер кристалла BGA | 80x80 мм (макс.); 3x3 мм (мин.) |
| Размеры зоны ИК-нагрева | 570x435 мм |
| Датчик температуры | 5 шт. |
| Вакуумные присоски | Автоматически |
| Система выравнивания | Цифровая система визуализации HD с разрешением 2 Мп, автоматическое оптическое масштабирование с лазерным индикатором красной точкой |
| Система управления | Основной блок ПК Dell + контроллер движения + модуль контроля температуры |
| Контроль температуры | Термопара K-типа с замкнутым контуром управления и точностью до ±1 °C |
| Точность выравнивания | ±0,01 мм |
| Габариты | Длина 1000 * ширина 835 * высота 960 мм |
| Масса | 130,5 кг |
