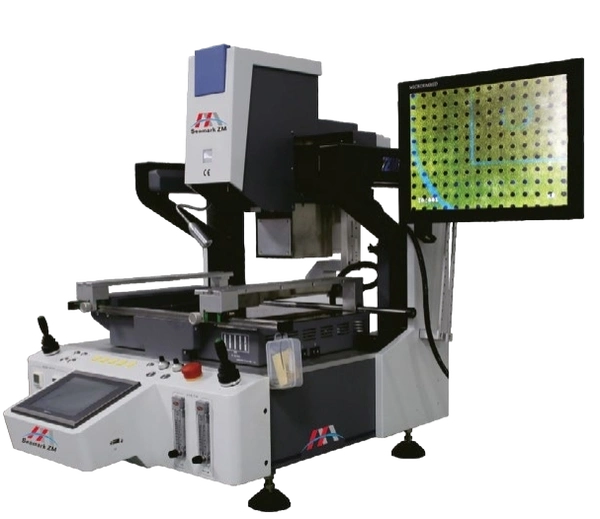

Автоматическое ремонтное оборудование с оптическим выравниванием R7830A
- Электропитание 380 В пер. тока ± 10%, 50/60 Гц
- Мощность 7,15 кВт (макс.). Верхний нагреватель 1,45 кВт. Нижний нагреватель 1,2 кВт. Предварительный ИК-нагрев 4 кВт. Другое 0,5 кВт.
- Размеры печатной платы 540*470 мм (макс.), 6*6 мм (мин.)
- Размер кристалла BGA 80*80 мм (макс.), 2*2 мм (мин.)
- Размеры зоны ИК-нагрева 500*380 мм
Производитель: Seamark
Отличные эксплуатационные характеристики
- Многоязычный интерфейс меню
- Автоматизированное устройство подачи
- Осями X и Y можно быстро и удобно управлять с помощью джойстика.
- Импортная оптическая система выравнивания с CCD высокой четкости (2 Мп)
- Высокоточная система контроля температуры

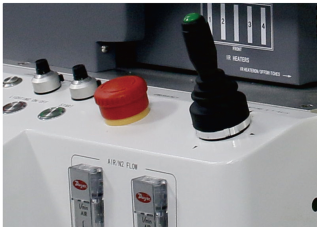

Автоматическое перемещение по осям X, Y, Z
Управление верхней зоной нагрева осуществляется сервосистемой управления джойстиком, который может автоматически перемещать и выравнивать на высокой и низкой скорости по осям X, Y, Z.

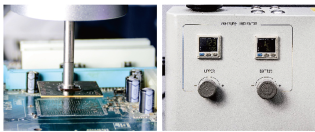

Вакуумная присоска и защита азотом
Верхняя нагревательная головка оснащена встроенной присоской для захвата кристалла. Электрически управляемое вращение на 360 градусов. Предусмотрен контроль вакуумметрического давления и устройство защиты от повышенного давления. Нижняя зона нагрева обладает большой площадь нагревательных проводов, перемещается симметрично верхней температурной зоне и может быть соединена с источником азота для предотвращения коррозии PCBA.
Параметры изделия
| Модель № | R7830A |
|---|---|
| Электропитание | 380 В пер. тока ± 10%, 50/60 Гц |
| Мощность | 7,15 кВт (макс.). Верхний нагреватель 1,45 кВт. Нижний нагреватель 1,2 кВт. Предварительный ИК-нагрев 4 кВт. Другое 0,5 кВт. |
| Размеры печатной платы | 540*470 мм (макс.), 6*6 мм (мин.) |
| Размер кристалла BGA | 80*80 мм (макс.), 2*2 мм (мин.) |
| Размеры зоны ИК-нагрева | 500*380 мм |
| Управление движением | Оси X, Y, Z |
| Датчик температуры | 5 шт. |
| Метод управления | 8-дюймовая импортная большая сенсорная панель HD |
| Система управления | ПЛК Panasonic + модуль управления температурой |
| Система отображения | 15-дюймовый промышленный экран HD (1080P, 16:9) |
| Система выравнивания | Цифровая система визуализации HD с разрешением 2 Мп, автоматическое оптическое масштабирование с лазерным индикатором красной точкой |
| Вакуумные присоски | Автоматически |
| Точность выравнивания | ±0,01 мм |
| Контроль температуры | Термопара K-типа с замкнутым контуром управления и точностью до +1 °C |
| Устройство подачи | Имеется |
| Позиционирование | V-образный паз с универсальным креплением |
| Габариты | Длина 810 * ширина 1100 * высота 950 мм |
| Масса | 151 кг |
