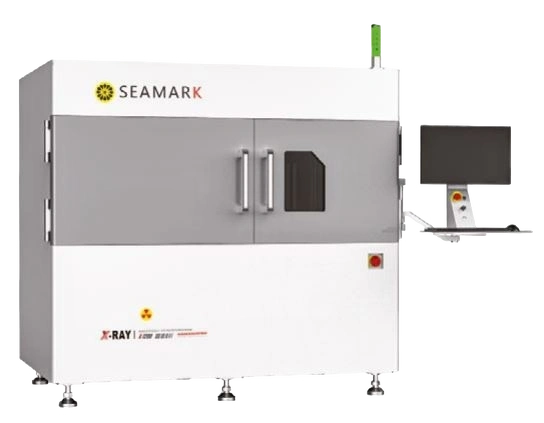

Автономная рентгеновская инспекционная система X1200
- Электропитание - 220 В, 10A/110В, 15А, 50–60 Гц
- Операционная система - Промышленный компьютерс Win10, 64 бит
- Размер платформы - 1200 мм × 600 мм
- Габариты - Длина 2040 мм x ширина 1280 мм × высота 1870 мм
- Вес нетто - Прибл. 2350 кг
Производитель: Seamark

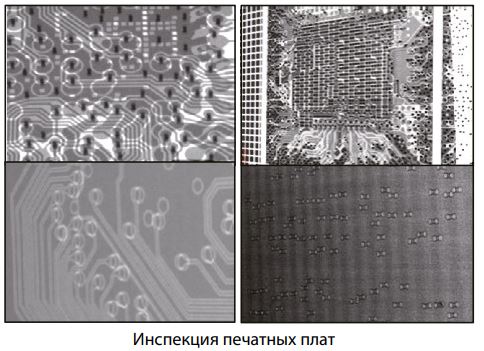

X1200 — это прецизионное микрофокусное рентгеновское устройство для инспекции сверхбольших площадей, таких как большие печатные платы, материнские платы устройств связи 5G, светодиодные ленты и т. д. Фактическая область инспекции может достигать 1200 мм × 600 мм, что позволяет осуществлять крупномасштабную автоматическую инспекцию и проводить приемочный контроль штучных изделий в соответствии с различными размерами продукции.
Особенности
- Сверхбольшая область инспекции 1200 мм × 600 мм
- Движение источника излучения и детектора по осям X/Y охватывает область инспекции.
- Редактирование программы инспекции с ЧПУ для обеспечения автоматической инспекции и принятия решений.
- Приемочный контроль штучных изделий в соответствии с различными размерами продукции (опция).
- Пользовательская настройка решения для автоматической инспекции (опция).
- Программное обеспечение удобно в использовании и его эксплуатационные расходы низкие.

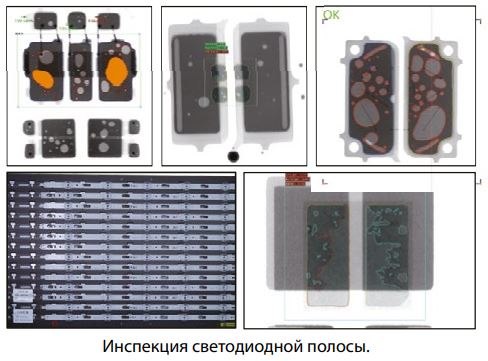

Автоматический расчет коэффициента пустот
Согласно результатам измерения сторонними агентствами, уровень рентгеновского излучения оборудования для рентгеновского контроля марки SEAMARK от компании Zhuomao Technology ниже требуемого национальными стандартами, в результате чего оборудование получило национальный сертификат радиационной безопасности.
Параметры изделия
| Модель № | X1200 | X1200B | |
|---|---|---|---|
| Рентгеновская трубка | Тип рентгеновской трубки | Герметичный микрофокусный направленный рентгеновский источник | |
| Напряжение трубки | 0–90 кВт | 40–130 кВ | |
| Ток трубки | 0–200 мкА | 10–300 мкА | |
| Максимальная выходная мощность | 8 Вт | 39 Вт | |
| Размер пятна микрофокуса | От 5 мкм (при 4 Вт) до 40 мкм | ||
| Плоскопанельный детектор | Тип плоскопанельного детектора | Плоскопанельный детектор из аморфного кремния | |
| Пиксельная матрица | 1536 x 1536 | ||
| Поле визуализации | 130 мм × 130 мм | ||
| Разрешение | 5,8 пл/мм | ||
| Частота кадров изображения (1x1) | 20 к/с | ||
| Бит аналого-цифрового преобразования | 16 бит | ||
| Технические характеристики оборудования | Электропитание | 220 В, 10A/110В, 15А, 50–60 Гц | |
| Операционная система | Промышленный компьютерс Win10, 64 бит | ||
| Размер платформы | 1200 мм × 600 мм | ||
| Габариты | Длина 2040 мм x ширина 1280 мм × высота 1870 мм | ||
| Вес нетто | Прибл. 2350 кг | ||
