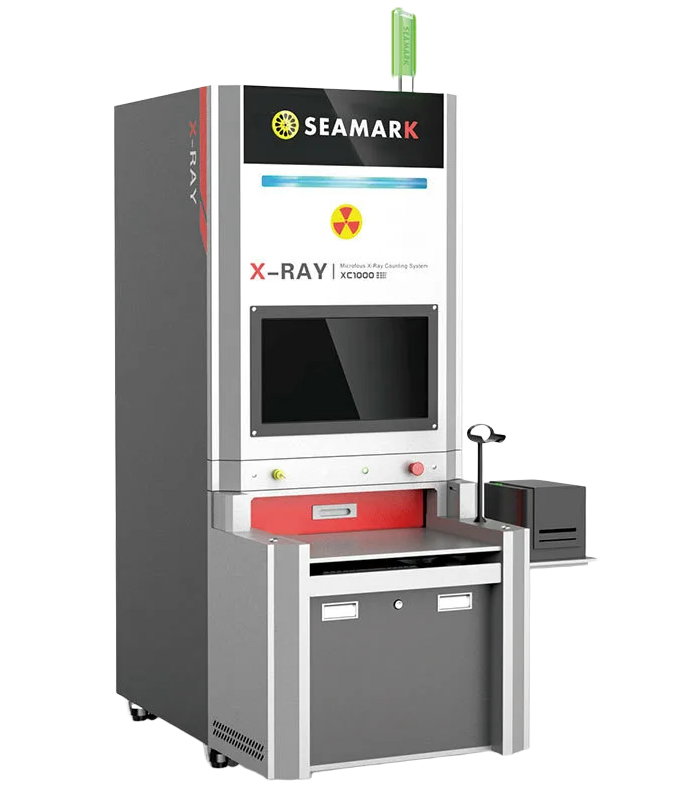

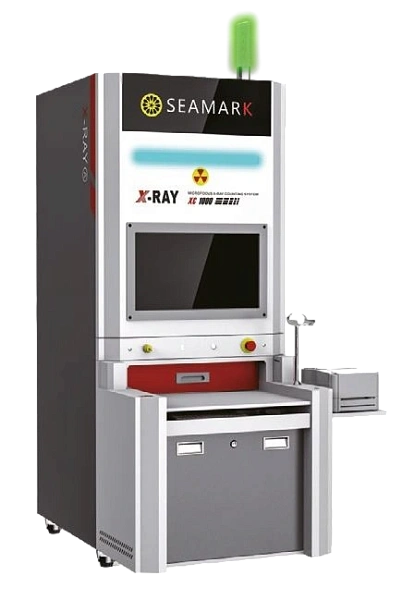

Автономный автоматический рентгеновский счетчик компонентов XC1000
- Диаметр катушки с лентой 7–15 дюймов
- Высота катушки 5–80 мм (высота срабатывания датчика лотка >5 мм)
- Минимальный размер компонента - 01005
- Возможность подключения к системам - MES, ERP, WMS
- Печать этикеток - Промышленный принтер TSC
- Электропитание - 220 В, 10A, 50–60 Гц
- Операционная система - Промышленный компьютер с WIN10, 64 бит
- Габариты - Длина 800 мм x ширина 1280 мм x высота 2200 мм
Производитель: Seamark

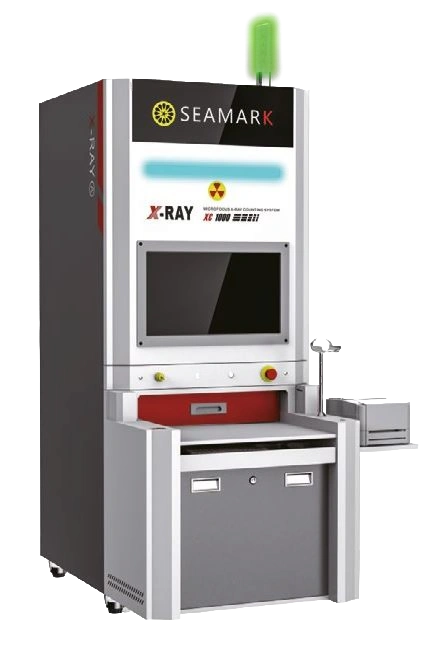

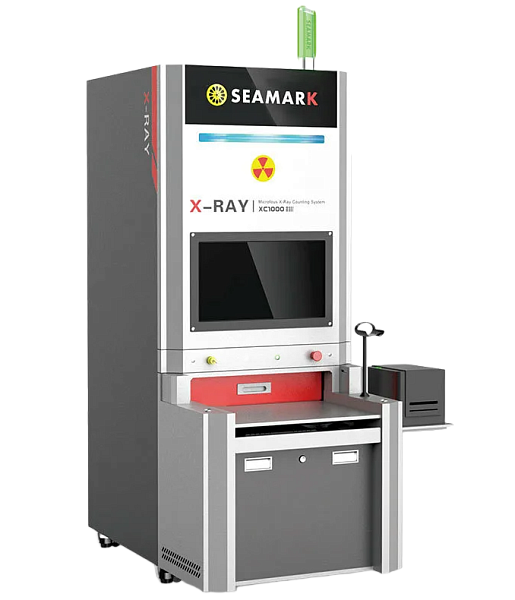

XC1000 — это автономный автоматический счетчик компонентов. Конструкция оборудования разработана с учетом требований эргономики, проста в эксплуатации и оснащена множеством средств защиты. Аппарат занимает мало места и его удобно перемещать на рабочее место. Разработанное компанией Seamark инновационное программное обеспечение с алгоритмом интеллектуального подсчета на основе ИИ может одновременно подсчитывать 4 лотка, быстро и точно рассчитывать количество компонентов, повышает эффективность работы, способствует интеллектуальному складированию компонентов для SMT и экономит затраты на рабочую силу.
Технические преимущества

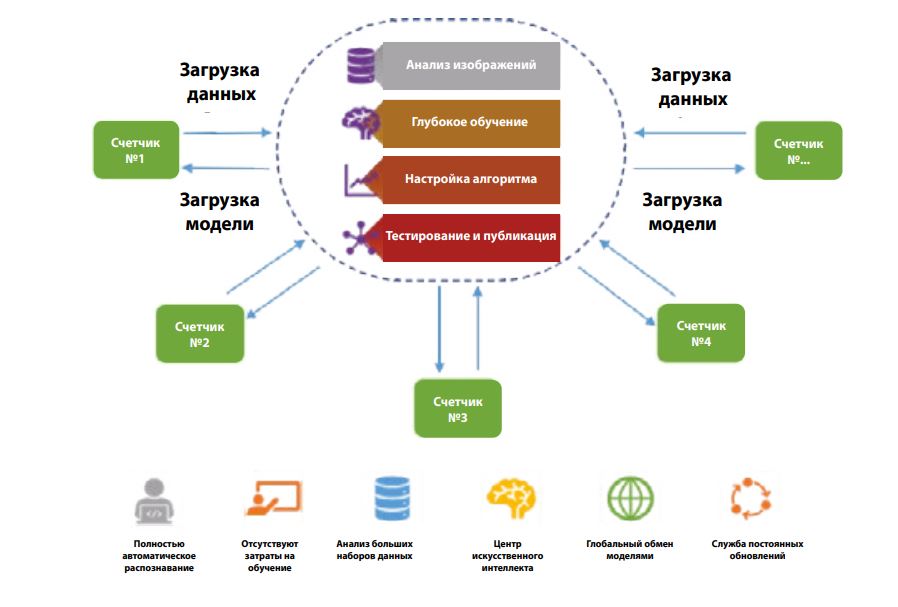

Ведущая в отрасли библиотека интеллектуальных алгоритмов с функцией ИИ

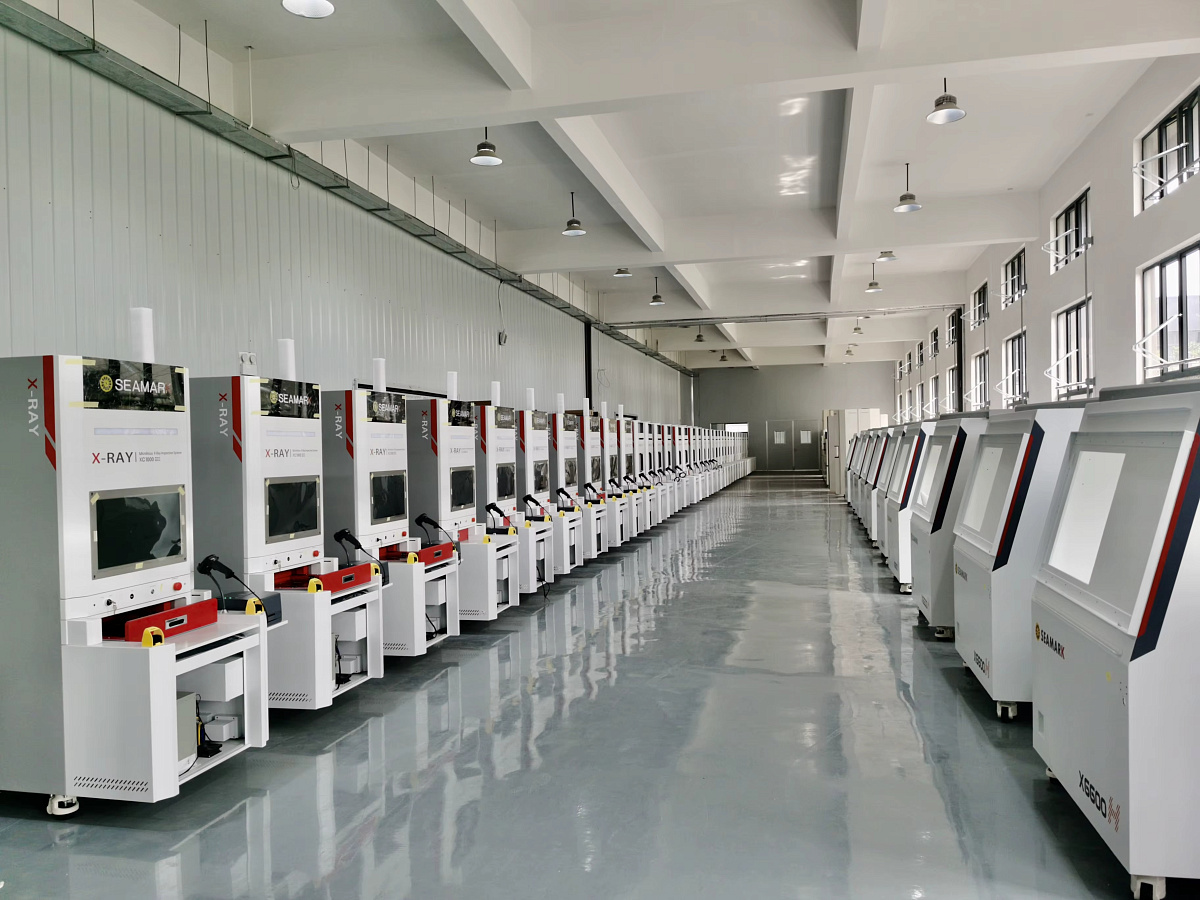

Согласно результатам измерения сторонними агентствами, уровень рентгеновского излучения оборудования для рентгеновского контроля марки SEAMARK от компании Zhuomao Technology ниже требуемого национальными стандартами, в результате чего оборудование получило национальный сертификат радиационной безопасности.
Параметры изделия
| Модель № | XC1000 | |
|---|---|---|
| Рентгеновская трубка | Тип рентгеновской трубки | Герметичный микрофокусный направленный рентгеновский источник |
| Напряжение трубки | 30–80 кВ | |
| Ток трубки | 200–700 мкА / 0–1000 мкА | |
| Ток трубки | 56 Вт | |
| Размер пятна микрофокуса | 33–50 мкм/100 мкм | |
| Плоскопанельный детектор | Тип плоскопанельного детектора | Плоскопанельный детектор из аморфного кремния |
| Пиксельная матрица | 3072x3072 | |
| Поле визуализации | 430 мм × 430 мм | |
| Бит аналого-цифрового преобразования | 16 бит | |
| Технические характеристики оборудования | Диаметр катушки | Катушка с лентой 7–15 дюймов |
| Высота катушки | 5–80 мм (высота срабатывания датчика лотка >5 мм) | |
| Минимальный размер компонента | 01005 | |
| Возможность подключения к системам | MES, ERP, WMS | |
| Печать этикеток | Промышленный принтер TSC | |
| Электропитание | 220 В, 10A, 50–60 Гц | |
| Операционная система | Промышленный компьютер с WIN10, 64 бит | |
| Габариты | Длина 800 мм x ширина 1280 мм x высота 2200 мм |
Ключевые особенности

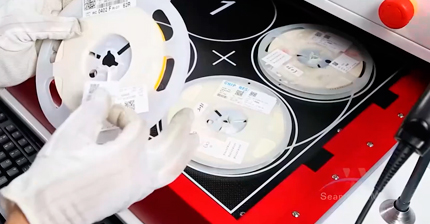

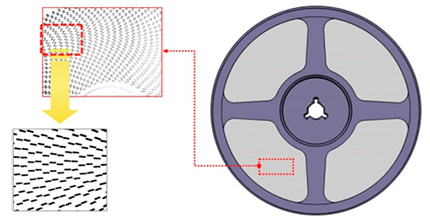

Совместимость с различными типами компонентов:
различные типы компонентов SMD (корпус транзисторного типа для поверхностного монтажа), компоненты SMD свыше 01005, катушки диаметром от 7 до 15 дюймов, лотки с компонентами, компоненты россыпью, влагочувствительные корпуса микросхем и другие формы.

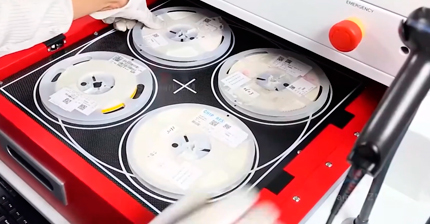

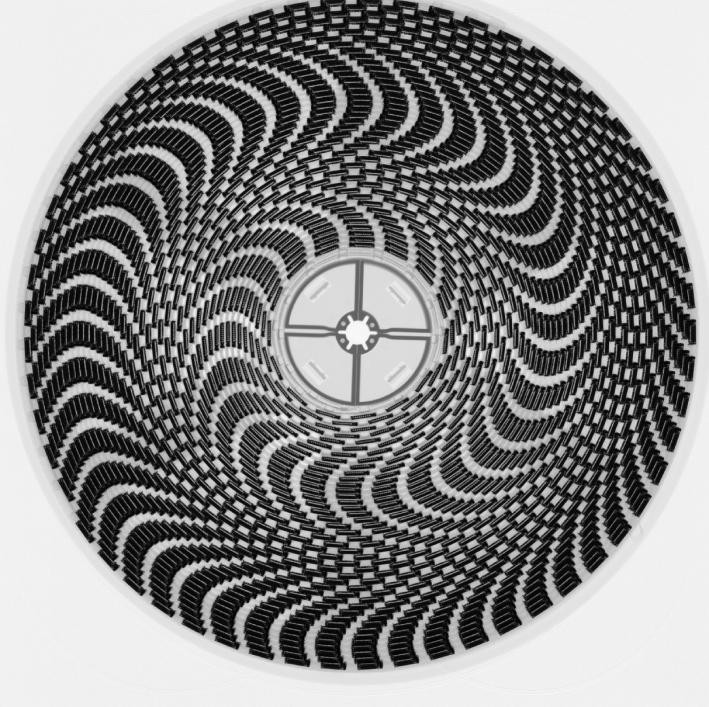

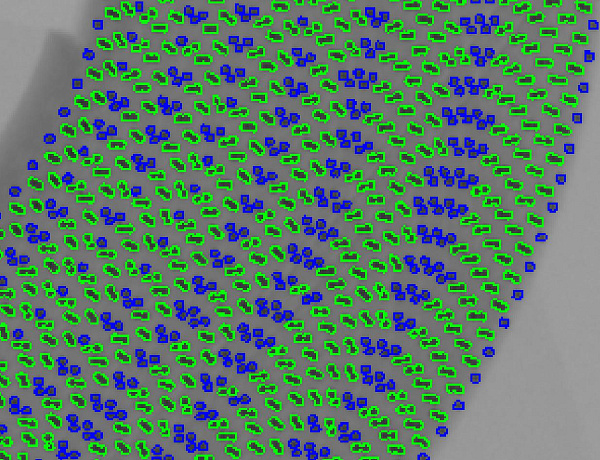

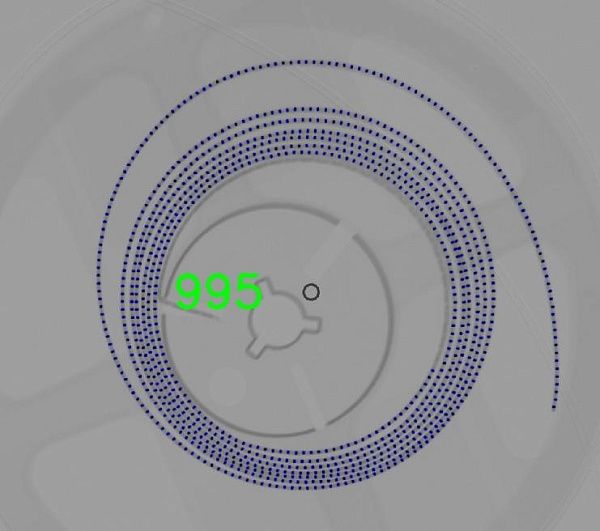

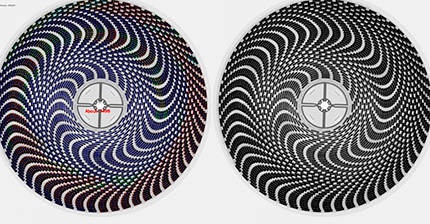

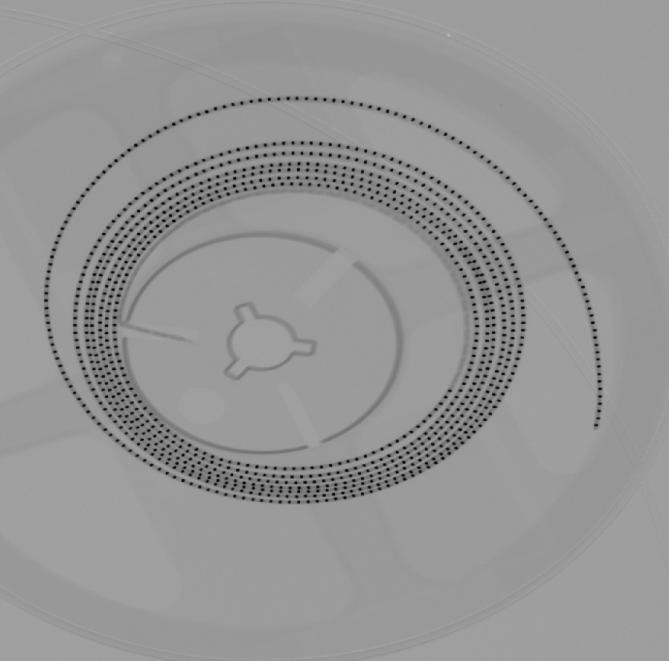

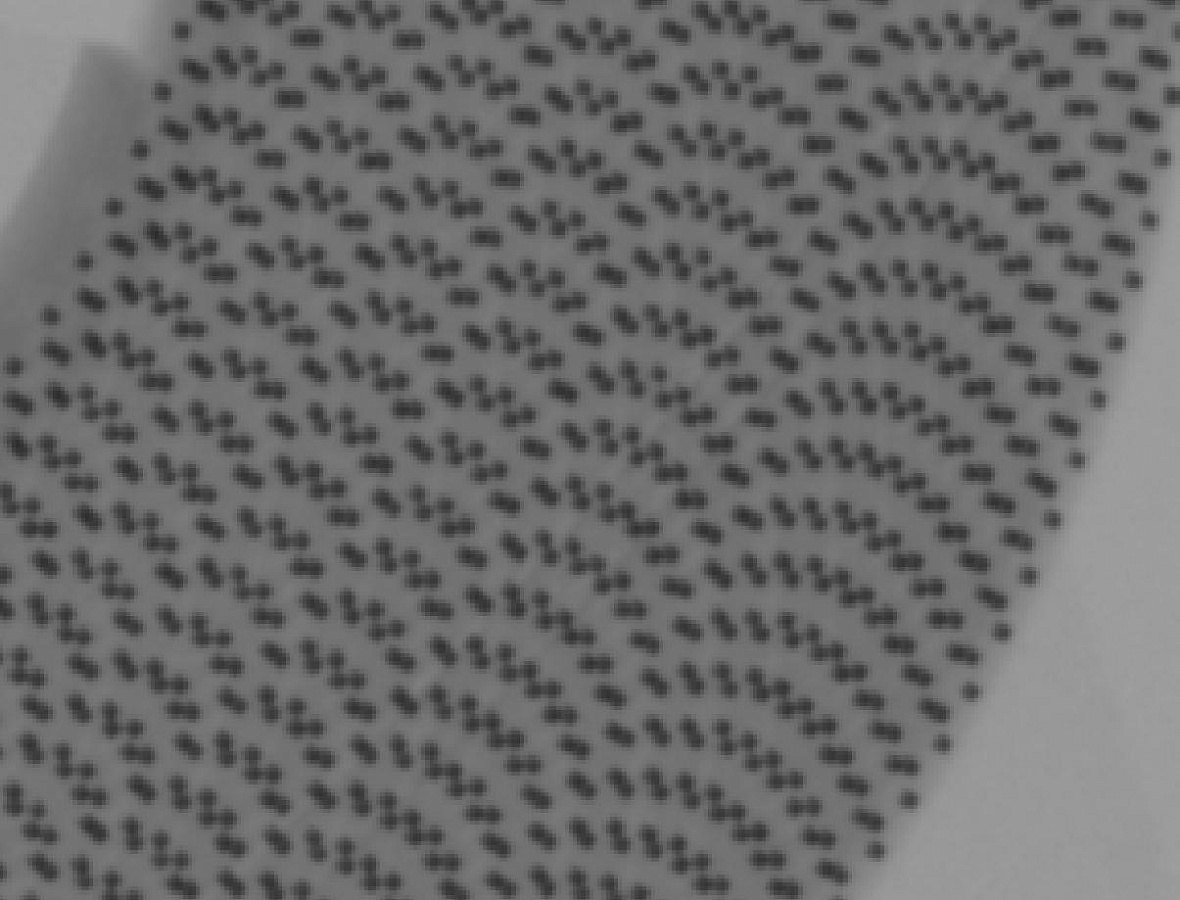

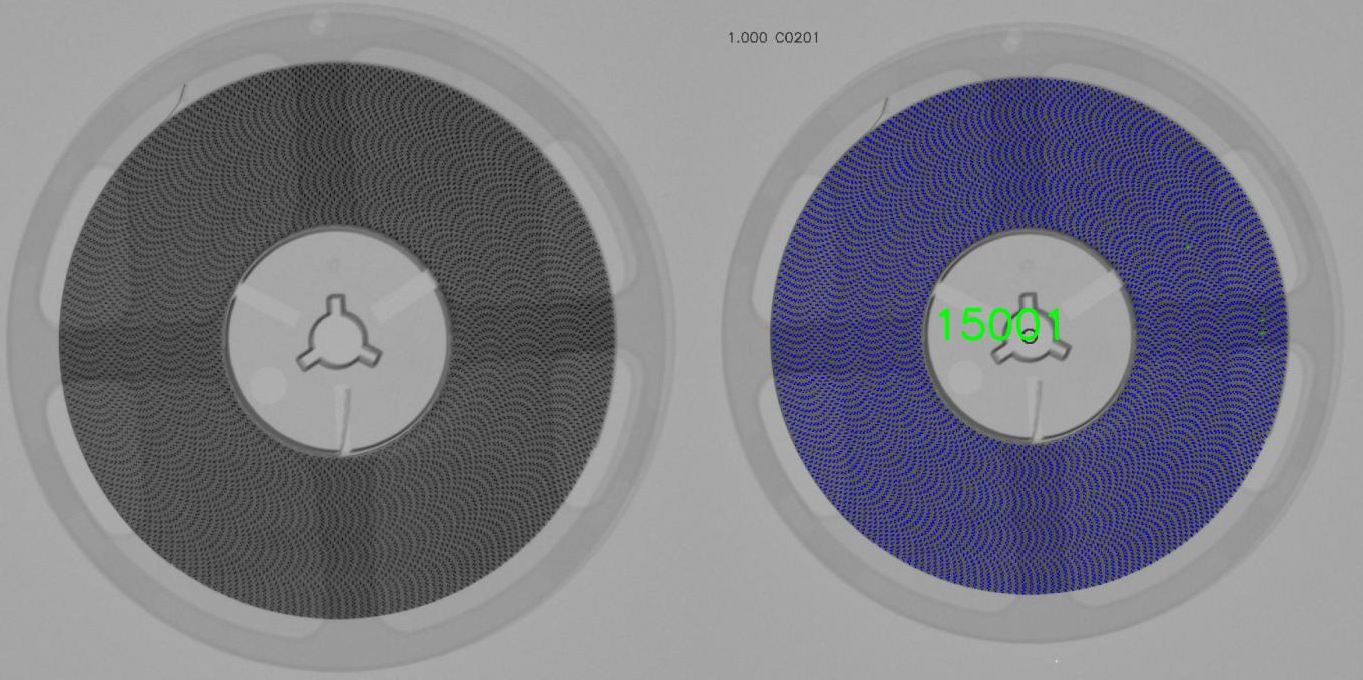

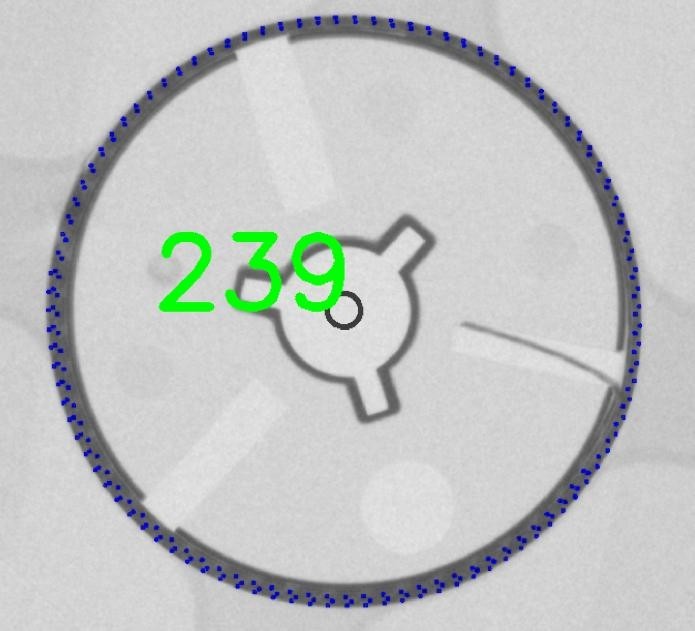

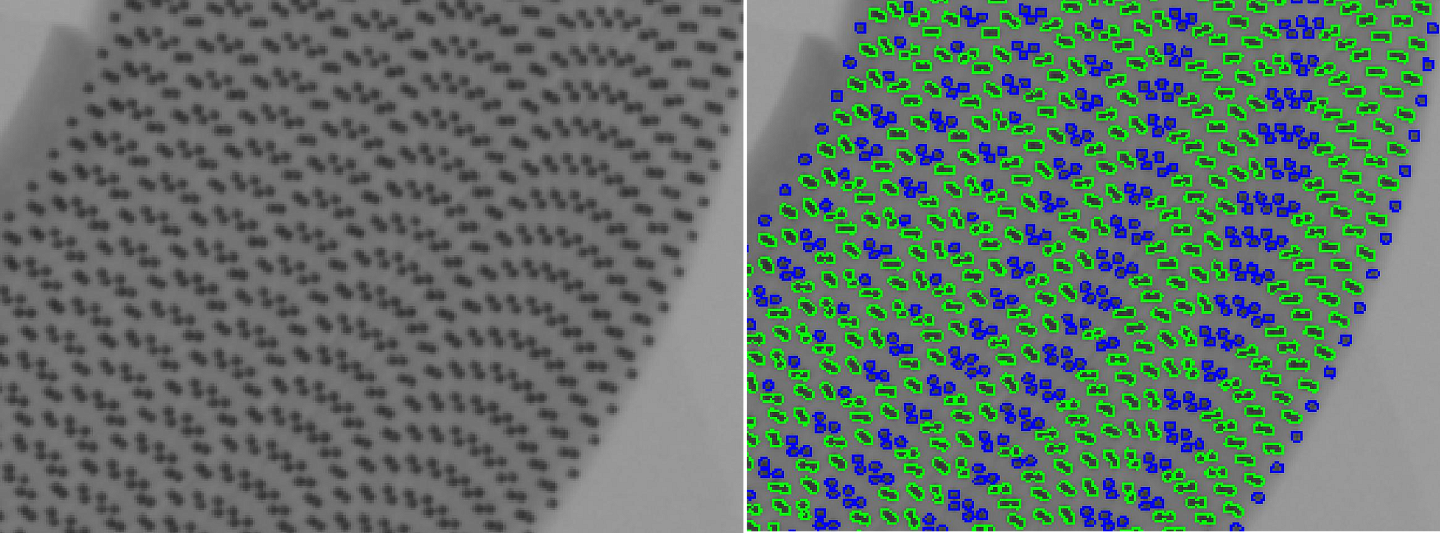

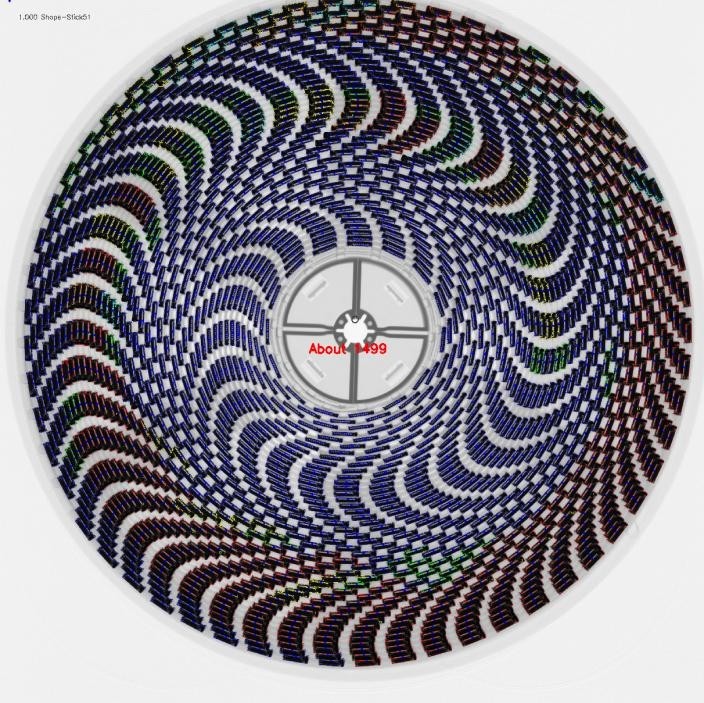

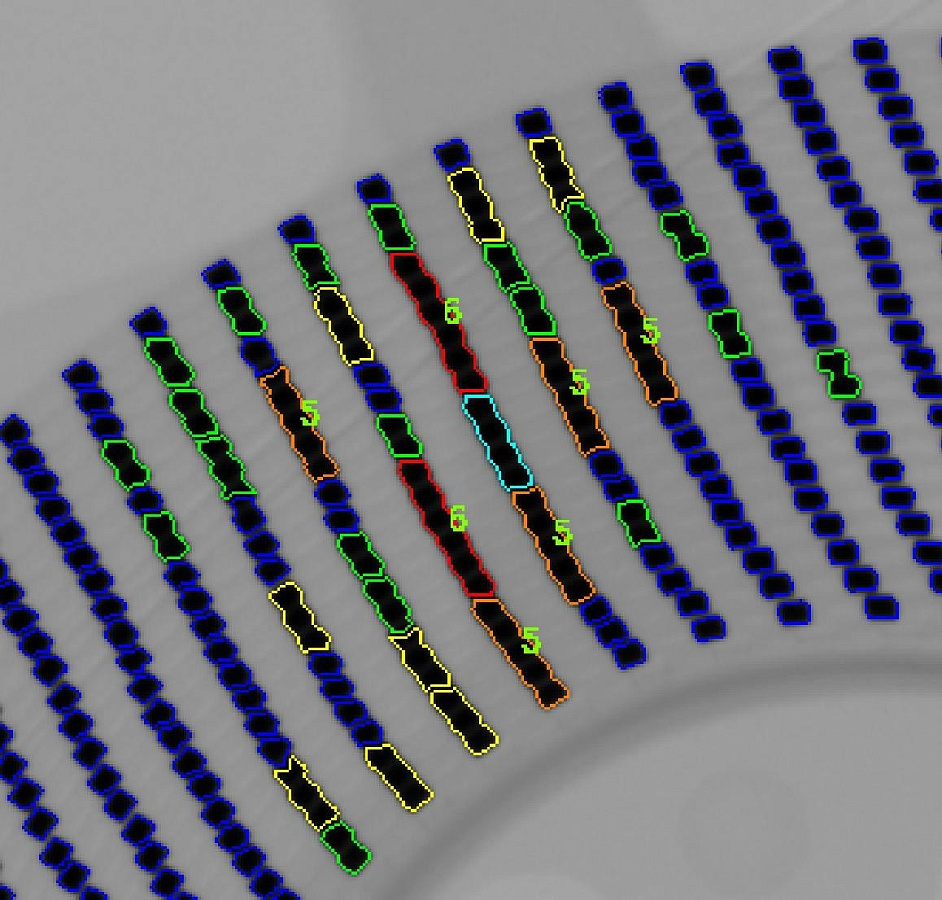

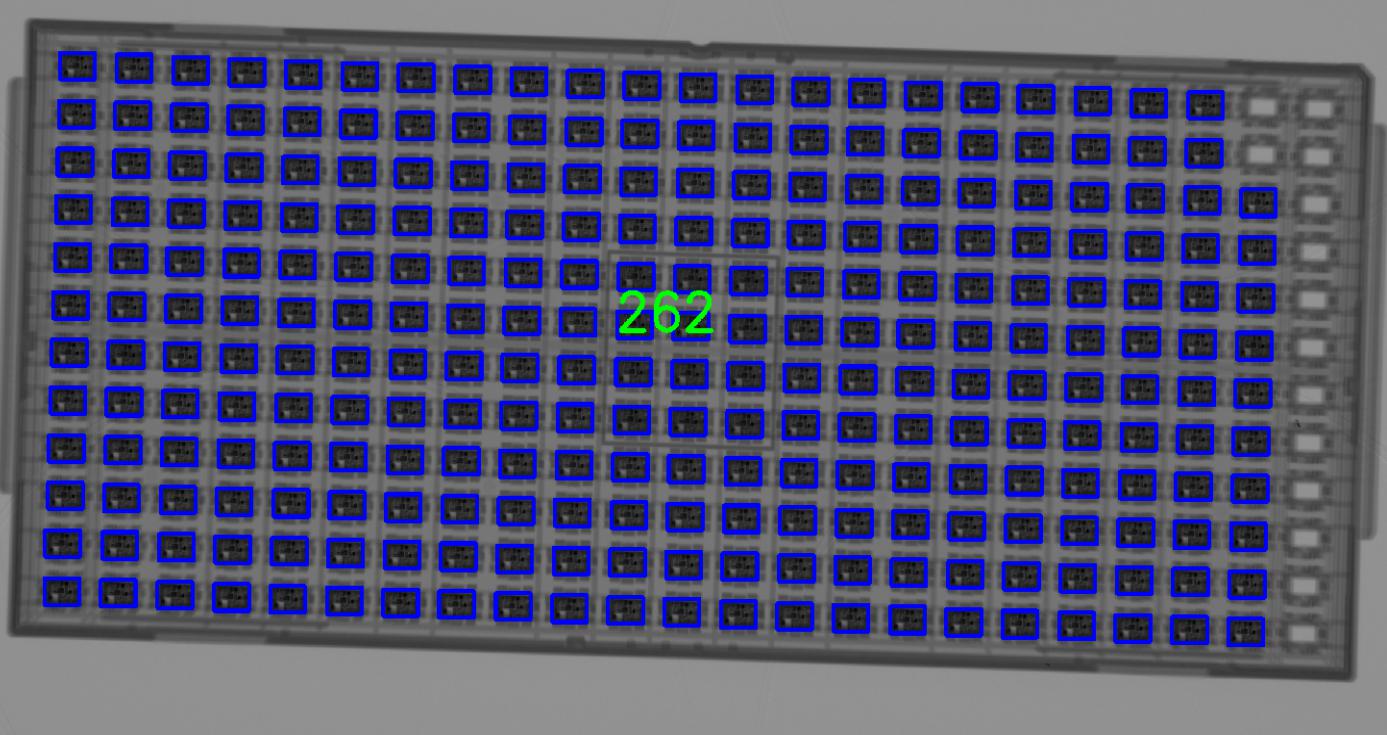

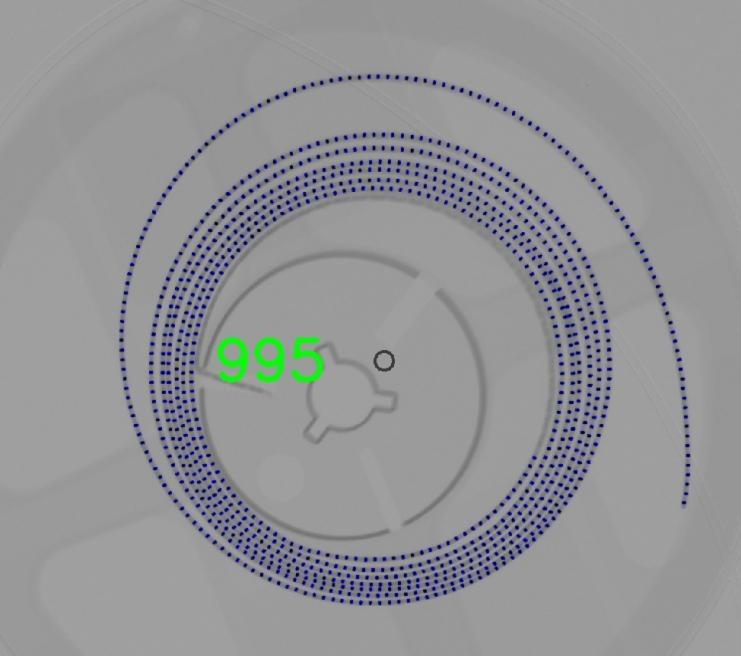

Автоматический и точный подсчет:

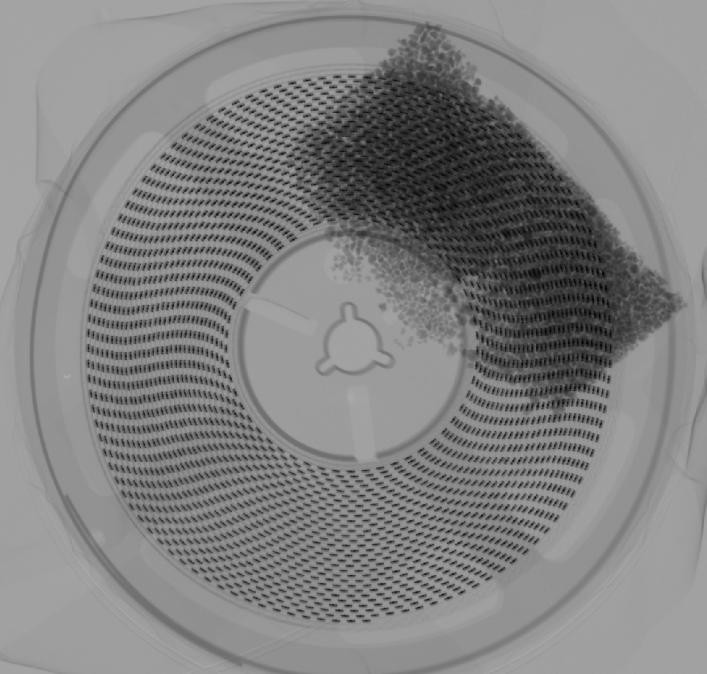

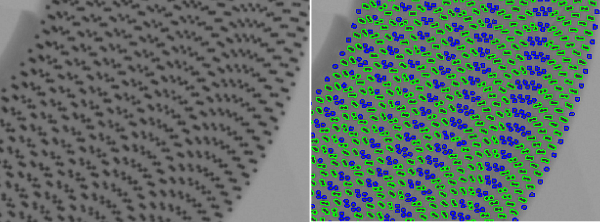

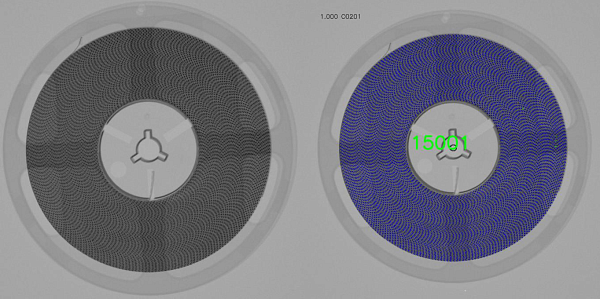

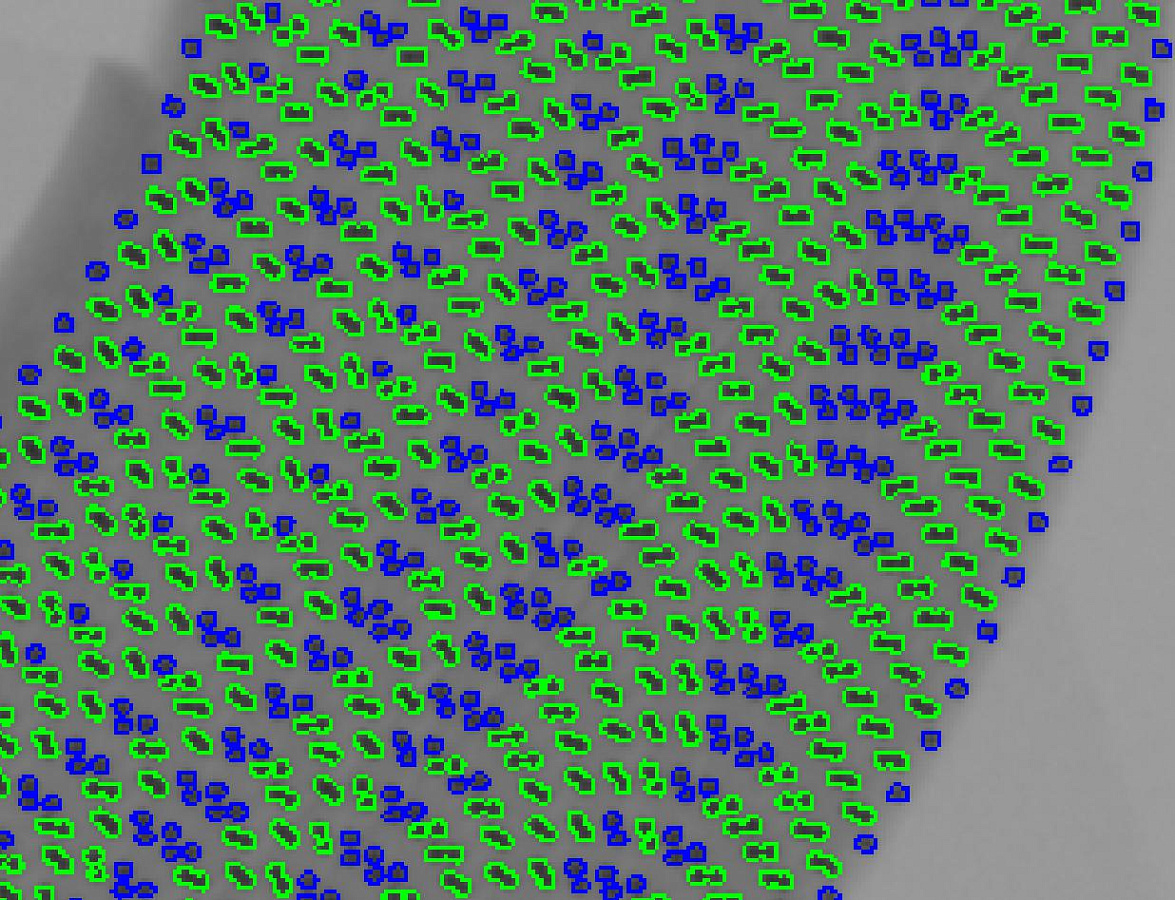

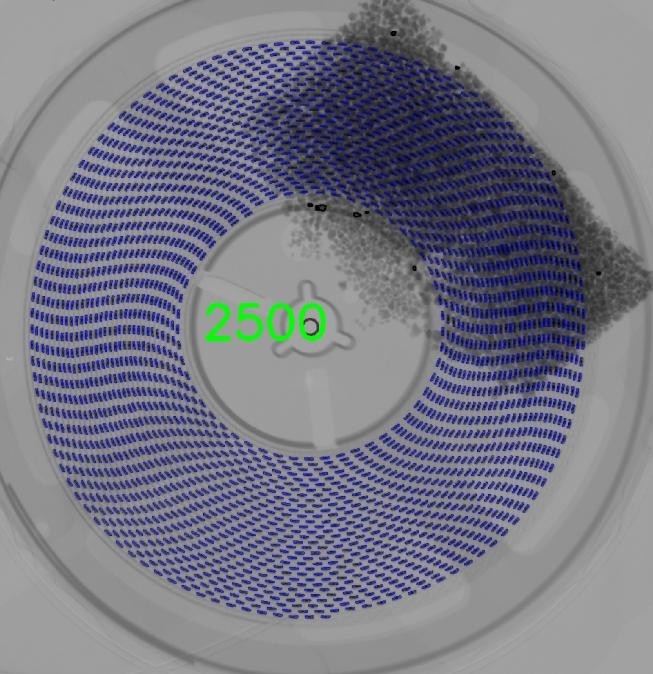

программное обеспечение с интеллектуальным алгоритмом подсчета на основе ИИ может одновременно быстро подсчитывать 4 лотка с компонентами с точностью до 99,99%

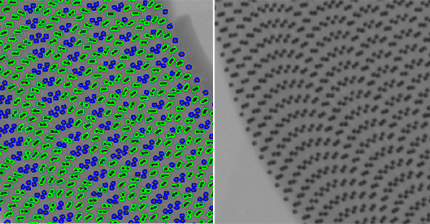

Глобальная база данных компонентов:
содержит информацию о прибл. 120 000 типах компонентов. Облачное хранилище включает в себя новые типы компонентов и их изображения со всего мира и еженедельно регулярно обновляет модель ИИ для выбора компонентов.

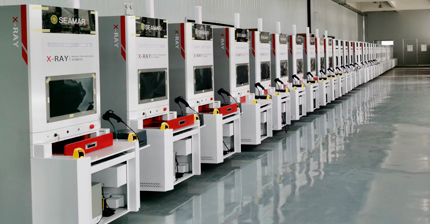

Удобная для пользователя конструкция:
оборудование разработано с учетом требований эргономики и им легко управлять, оно занимает мало места и его можно переместить в любое место для использования.
Комплекс мер безопасности:
предохранительная блокировка, световой защитный барьер для предотвращения защемления пальцев и другие меры безопасности.

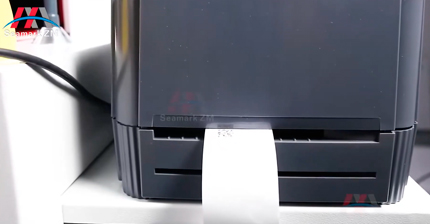

Автоматическая печать этикеток:
индивидуальные шаблоны печати, автоматическая печать этикеток и механизм предотвращения ошибок при печати этикеток компонентов.

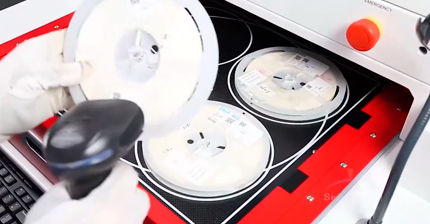

Считывание кода:
стандартный сканер штрих-кодов может распознавать 1D-/2D-коды. Дополнительная камера высокого разрешения для автоматического сканирования штрих-кодов может распознавать 1D-коды до 0,13 мм и 2D-коды до 0,25 мм.

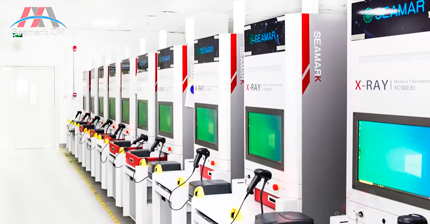

Подключения к системе:
автоматический вывод статистических данных о компонентах с возможностью подключения к MES (Система управления производственными процессами)/ ERP (Система планирования ресурсов предприятия)/WMS (Система управления складом) и другим системам для обмена данными в режиме реального времени.
Функция присвоения кодов:
автоматическое генерирование меток заказчика на основе правил соответствия и результатов считывания кода.
