Описание
Fluke 96270A – генератор сигналов (1 мГц – 26,5 ГГц) с низким уровнем фазовых шумов!
Fluke 96270A – предназначен для воспроизведения и измерений параметров немодулированных синусоидальных и модулированных (АМ, ЧМ, ФМ) сигналов с нормированным уровнем фазовых шумов в широком частотном и динамическом диапазонах и используется для поверки:
- анализаторов спектра;
- ВЧ-датчиков мощности;
- измерителей и анализаторов модуляции;
- измерительных приемников;
- частотомеров;
- ВЧ аттенюаторов и компонентов;
- высокочастотных осциллографов;
- и других СИ.
Уровень точности сигнала и затухания, высокая чистота сигнала и точная модуляция с низким уровнем искажений делают Fluke 96270A превосходным генератором сигналов, заменяющим сразу несколько приборов:
- от аудио генератора до генераторов СВЧ сигналов и источников низкого фазового шума;
- измерители мощности;
- датчики мощности;
- шаговые аттенюаторы;
- фильтры;
- фиксированные аттенюаторы;
- соединители;
- частотомер (до 300 МГц).
Ключевые особенности генератора сигналов Fluke 96270A

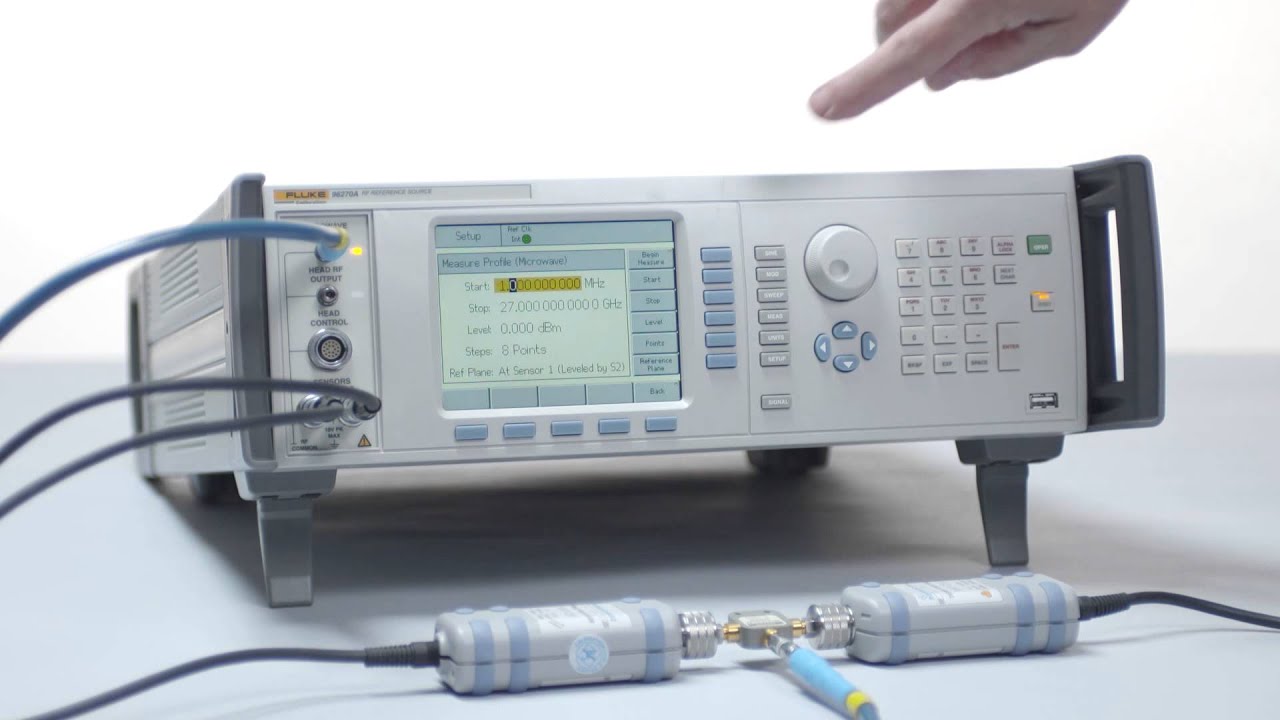

- “Самохарактеристика” (self-characterization) позволяет избежать расчёта поправочных коэффициентов для каждого компонента (кабели, аттенюаторы, сплиттеры, разъемы) участвующего в цепочке доставки эталоннного сигнала до поверяемого СИ – таким образом мы создаём конфигурацию коррекции уровня частоты/амплитуды на входе поверяемого СИ. В памяти Fluke 96270A можно сохранить до 30 профилей разных конфигураций.
Используя ранее сохранённую конфигурацию, Fluke 96270A автоматически применяет данные коррекции уровня и поддерживает заданный пользователем уровень сигнала точно в опорной плоскости, созданной на входе тестируемого устройства.
В результате Вы экономите время – поскольку не должны измерять, вычислять и применять поправочные коэффициенты для каждого компонента в системе доставки сигнала. - Опция /LL (Low Level Microwave Output) – низкоуровневый СВЧ выход, который расширяет выходной диапазон с –4 dBm на разъеме передней панели (–10 dBm на выходе сплиттера регулировочного комплекта HF Leveling Kit) до –100 dBm для задач, где требуются сигналы более низкого уровня на частотах до 26,5 ГГц.
Важная опция, имеющая значение для поверки осциллографов, а также для некоторых анализаторов спектра и датчиков мощности. - Опция /HF (HF Leveling Kit) – регулировочный комплект, состоящий из:
- датчик мощности (2.92 mm, до 40 ГГц);
- сплиттер (PC 3.5 mm, 26,5 ГГц);
- адаптер (2.92 mm male/2.92 mm male);
- СВЧ кабель с метрологическими характеристиками, 1 м.
Краткие технические характеристики
- Выход регулирующих головок 50 Ом (male) и 75 Ом (male):
диапазон частот от 1 мГц до 4 ГГц (разрешение 10 мкГц)
–130 dBm до +24 dBm (0,2 мкВ – 10 Вп-п), 50 Ом
–130 dBm до +20 dBm (> 125 МГц), 50 Ом
–130 dBm до +14 dBm (> 1,4 ГГц), 50 Ом
–130 dBm до +18 dBm (0,13 мкВ – 6,3 Вп-п), 75 Ом
–130 dBm до +14 dBm (> 125 МГц), 75 Ом
–130 dBm до +8 dBm (> 1,4 ГГц), 75 Ом - Выход СВЧ (напрямую):
диапазон частот от 1 мГц до 26,5 ГГц
–4 dBm до +24 dBm
–4 dBm до +20 dBm (> 1,4 ГГц) - Выход СВЧ (включающий опцию /LL (Low Level Microwave Output)):
диапазон частот от 1 мГц до 26,5 ГГц
–100 dBm до +24 dBm
–100 dBm до +20 dBm (> 1,4 ГГц)
–100 dBm до +18 dBm (> 20 ГГц) - Выход СВЧ (напрямую, с регулировочным комплектом (HF Leveling Kit)):
диапазон частот от 1 кГц до 26,5 ГГц
–10 dBm до +18 dBm
–10 dBm до +14 dBm (> 1,4 ГГц) - Выход СВЧ (включающий опцию /LL (Low Level Microwave Output) и
регулировочный комплект (HF Leveling Kit)):
диапазон частот от 1 кГц до 26,5 ГГц
–35 dBm до +18 dBm
–35 dBm до +14 dBm (> 1,4 ГГц)
–35 dBm до +12 dBm (> 20 ГГц) - Модуляции: АМ, ЧМ, ФМ внутренняя и внешняя до 4 ГГц (на выходе регулирующих головок 50 Ом, 75 Ом и СВЧ выходе), функция затягивание частоты и внешняя регулировка.
- Качание частоты:
от 1 мГц до 4 ГГц (регулирующие головки 50 Ом и 75 Ом)
от 1 мГц до 26,5 ГГц (выход СВЧ) - Опциональный фильтр фазового шума (9600FLT) с широтой сдвига 1 ГГц разработан специально для тестирования фазового шума высокопроизводительных анализаторов спектра с широким сдвигом
- встроенный частотомер:
– от 0,9 МГц до 300 МГц (50 Ом)
– от 0,9 МГц до 50,5 МГц (10 кОм)
– погрешность: ± (0,05 ppm ± 5 мкГц) - совместимость с ваттметрами поглощаемой мощности серии NRP-Z (модели 51, 52, 55.03, 55.04, 56, 57 и 58)
- GPIB эмуляция моделей: HP 3335A, HP 8662/3A, HP 8663A, HP 8340A, HP 8360 B-Series, Keysight (Agilent) E8257 Series и Fluke 9640A, 9640A-LPN и 9640A-LPNX.
- стандартный интерфейс: IEEE-488
- Надёжность проверенная временем!
Генераторы сигналов серии Fluke 96270A и регулировочные головки (на 50 Ом и 75 Ом) откалиброваны на заводе вместе как единая система, чтобы гарантировать общую производительность системы. Каждая модель Fluke 96270A поставляется с полным заводским Cертификатом калибровки ISO 17025, где указаны данные для всех ключевых параметров, включая уровень и затухание, КСВН выхода регулировочной головки и фазовый шум. Вы можете быть уверены в метрологических характеристиках Fluke 96270A при этом поверка и анализ неопределенности выполняются гораздо проще и быстрее.
Дополнительное программное обеспечение MET/CAL/TEAMXP (Fluke) позволяет автоматизировать работу генератора сигналов серии Fluke 96270A и поверяемого СИ (при наличии встроенного интерфейса дистанционного управления), создавая таким образом автоматизированное рабочее место (АРМ) и существенно сокращая время поверки.
Встроенные возможности ПО MET/CAL/TEAMXP (Fluke) позволяют Главному метрологу осуществлять полное управления метрологической службой.
