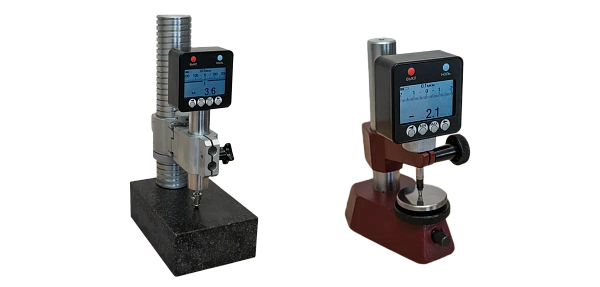

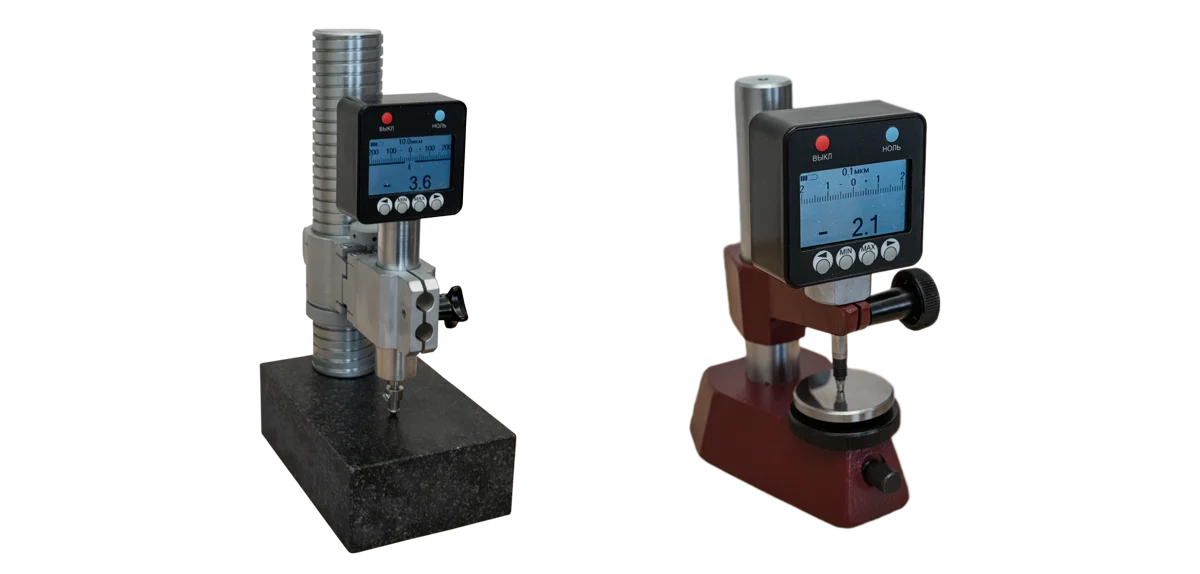

Головки измерительные цифровые ИГЦ и ИГЦМ
- Дискретность цифрового отсчета - 0,1 мкм
- Пределы измерения не менее ±200 мкм
- Диапазон показаний шкал - 20 дел.
- Цены делений переключаемых шкал - 0,1 мкм / 0,2 мкм / 0,5 мкм / 1,0 мкм / 2,0 мкм / 5,0 мкм / 10,0 мкм
- Предел допускаемой погрешности ±(0,1 .. 0,4) мкм
- Измерительное усилие - не более 2 Н
- Присоединительный диаметр - 28h7 мм, 27h7 мм, 8h7 мм
- Номер в ГРСИ: 76661-19
Производитель: ИМЦ «МИКРО»
Предназначены для относительных и абсолютных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей для обеспечения цифровизации измерений в машиностроении.

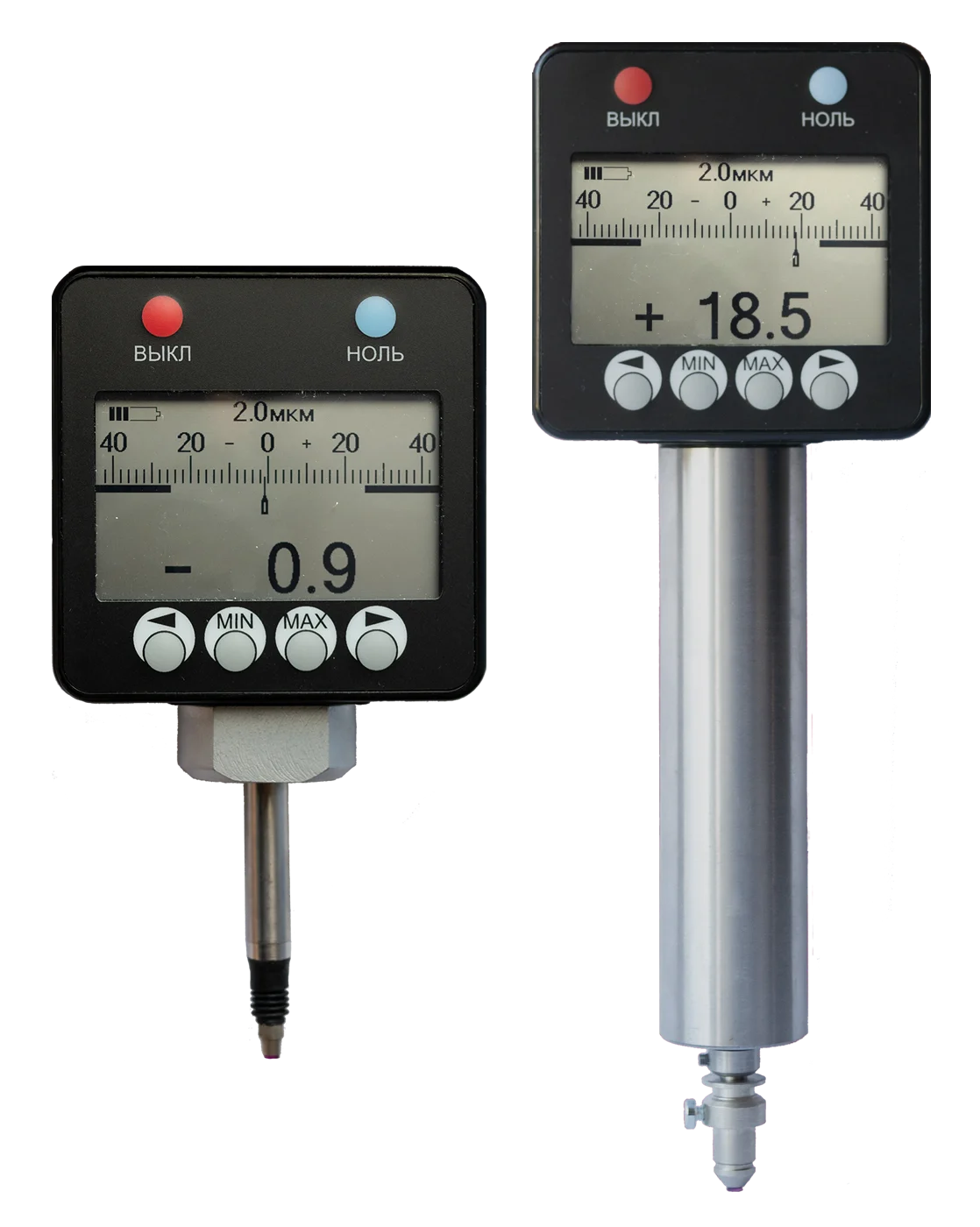

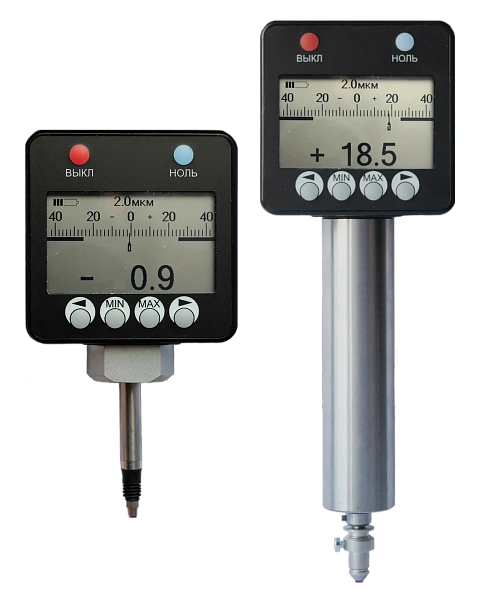

Головки имеют цифровое отображение измеренной информации и семь переключаемых стрелочных шкал с ценами деления 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 мкм. Точность головки нормируется не по шкалам, а по диапазонам измерений цифровых показаний.
Функции головки:
- совмещение аналоговой и цифровой индикации;
- семь переключаемых аналоговых шкал;
- обнуление (отмена обнуления) показаний в любой точке диапазона измерений;
- установка границ поля допуска;
- отсчётное устройство может быть повёрнуто на 90° или 180°;
- передача данных на компьютер по USB кабелю и по радиоканалу(с функцией передача по радиоканалу временно не поставляются);
- функция min, max.

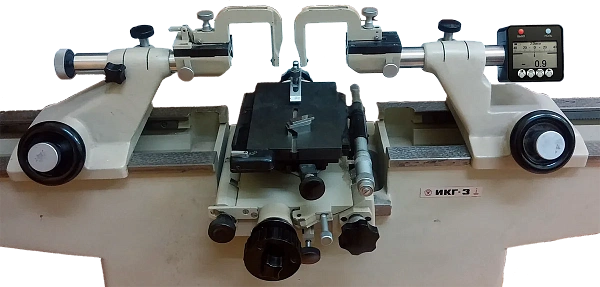

Головки измерительные цифровые ИГЦ используются в качестве отсчётного устройства вместо трубок оптиметров в вертикальных и горизонтальных оптиметрах и измерительных машинах.
Метрологические характеристики
| Дискретность цифрового отсчета | 0,1 мкм |
| Пределы измерения | не менее ±200 мкм |
| Диапазон показаний шкал | 20 дел. |
| Цены делений переключаемых шкал | 0,1 мкм / 0,2 мкм / 0,5 мкм / 1,0 мкм / 2,0 мкм / 5,0 мкм / 10,0 мкм |
| Предел допускаемой погрешности | ±(0,1 .. 0,4) мкм |
| Измерительное усилие | не более 2 Н |
| Присоединительный диаметр | 28h7 мм, 27h7 мм, 8h7 мм |
