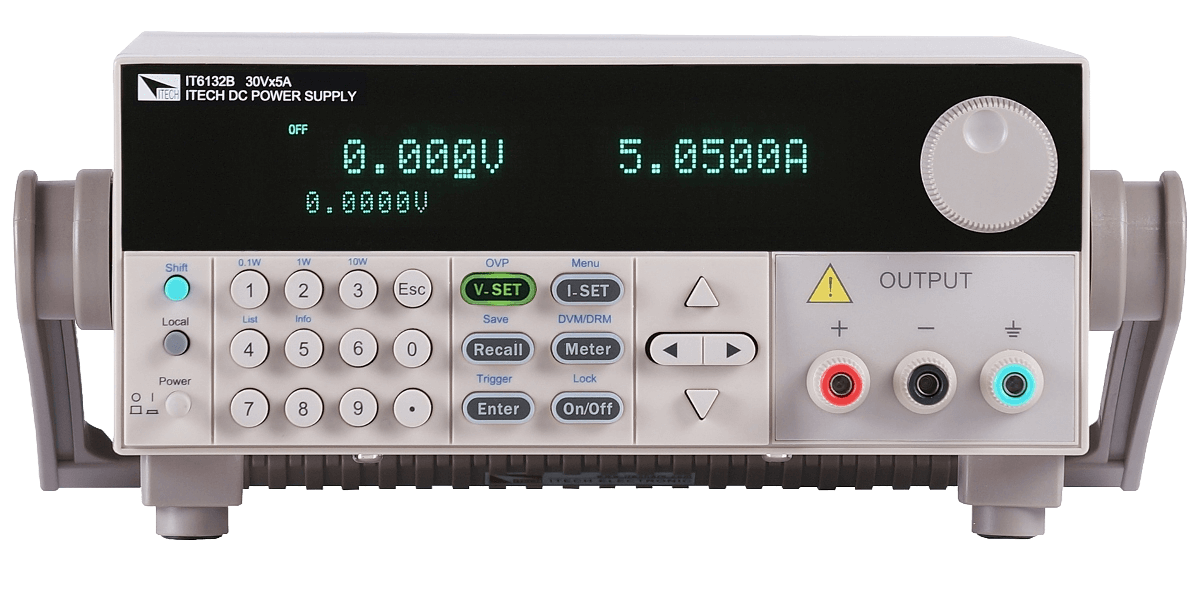

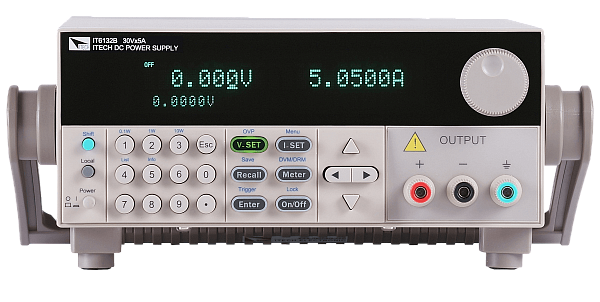

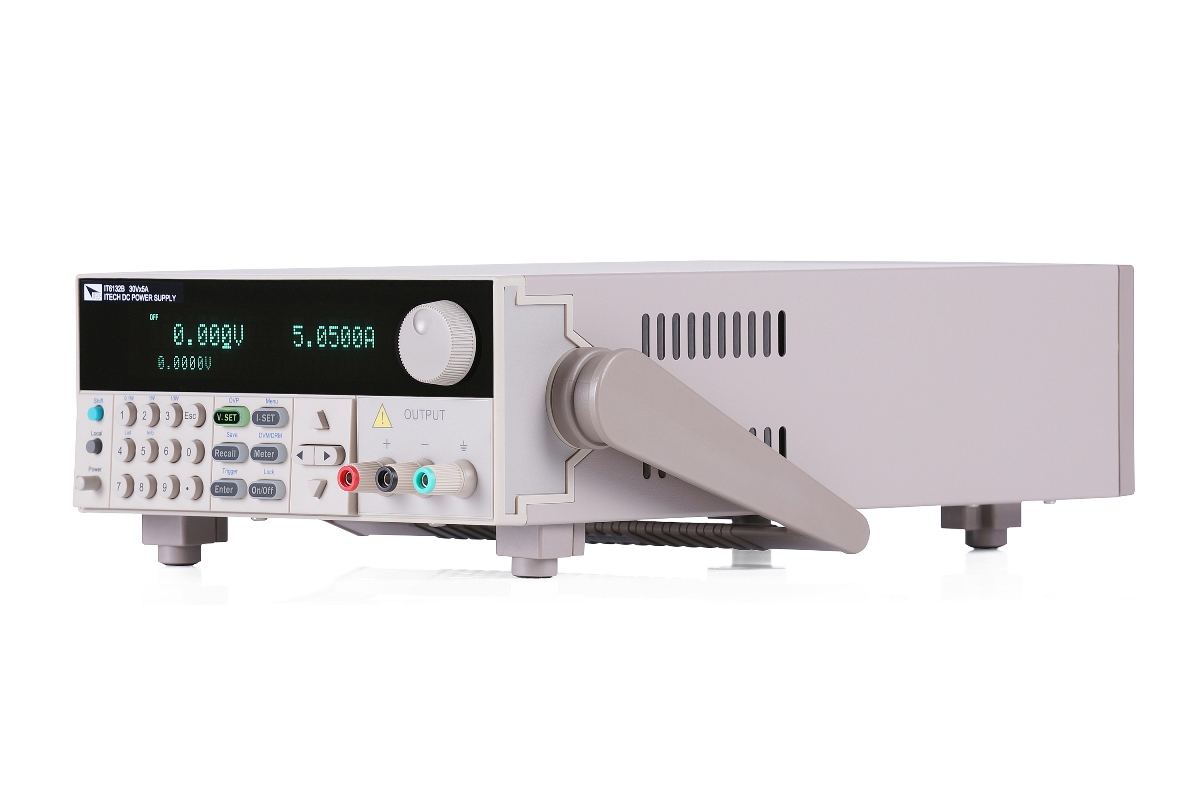

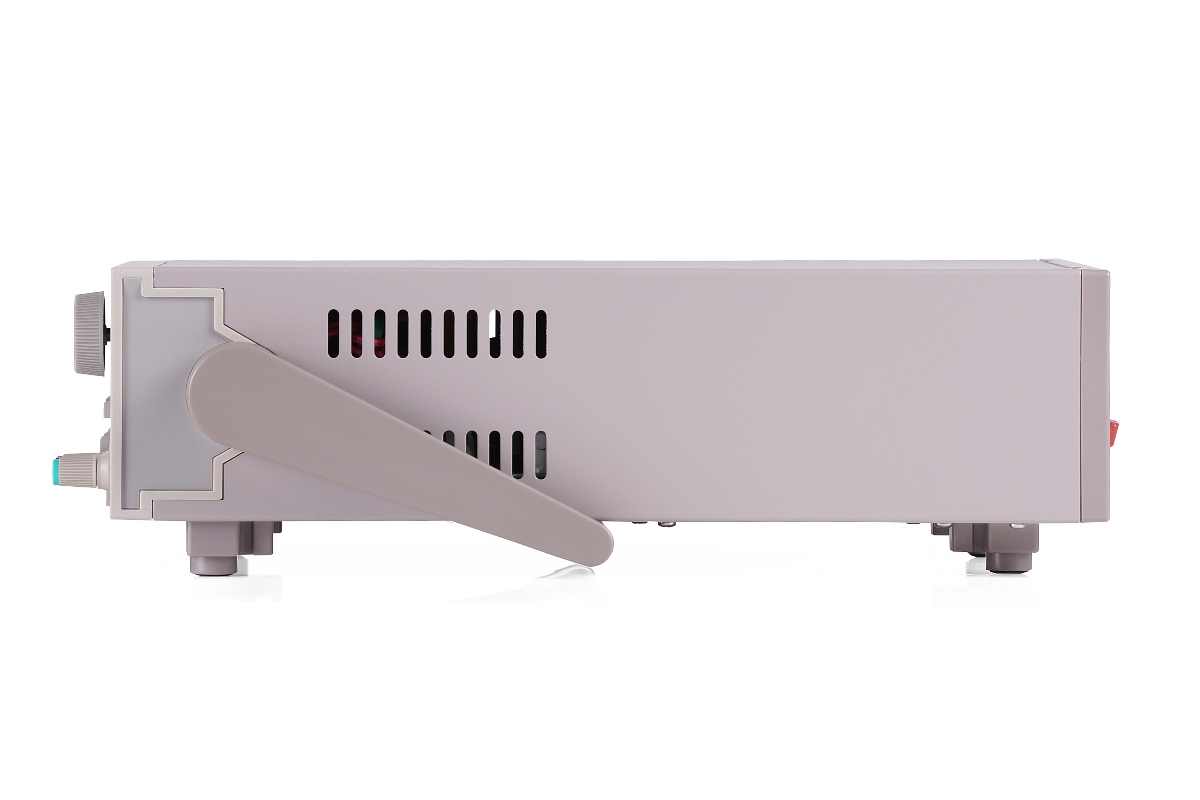

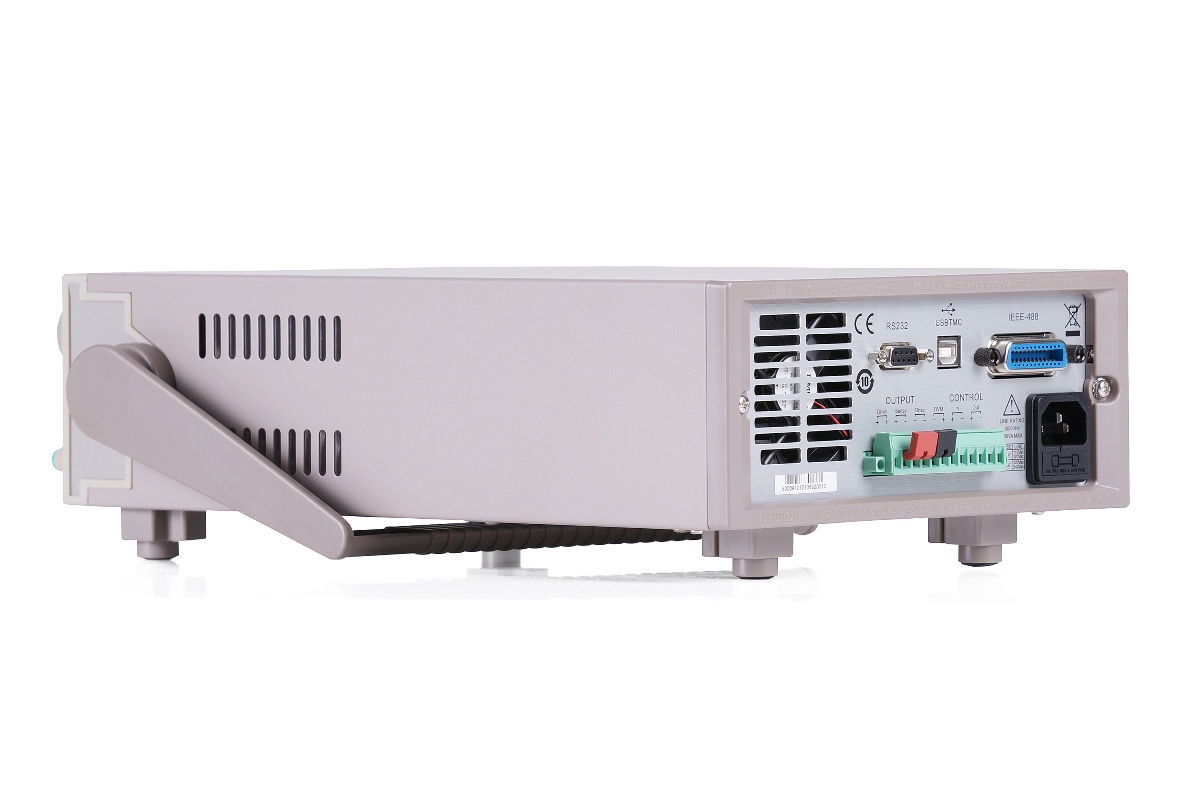

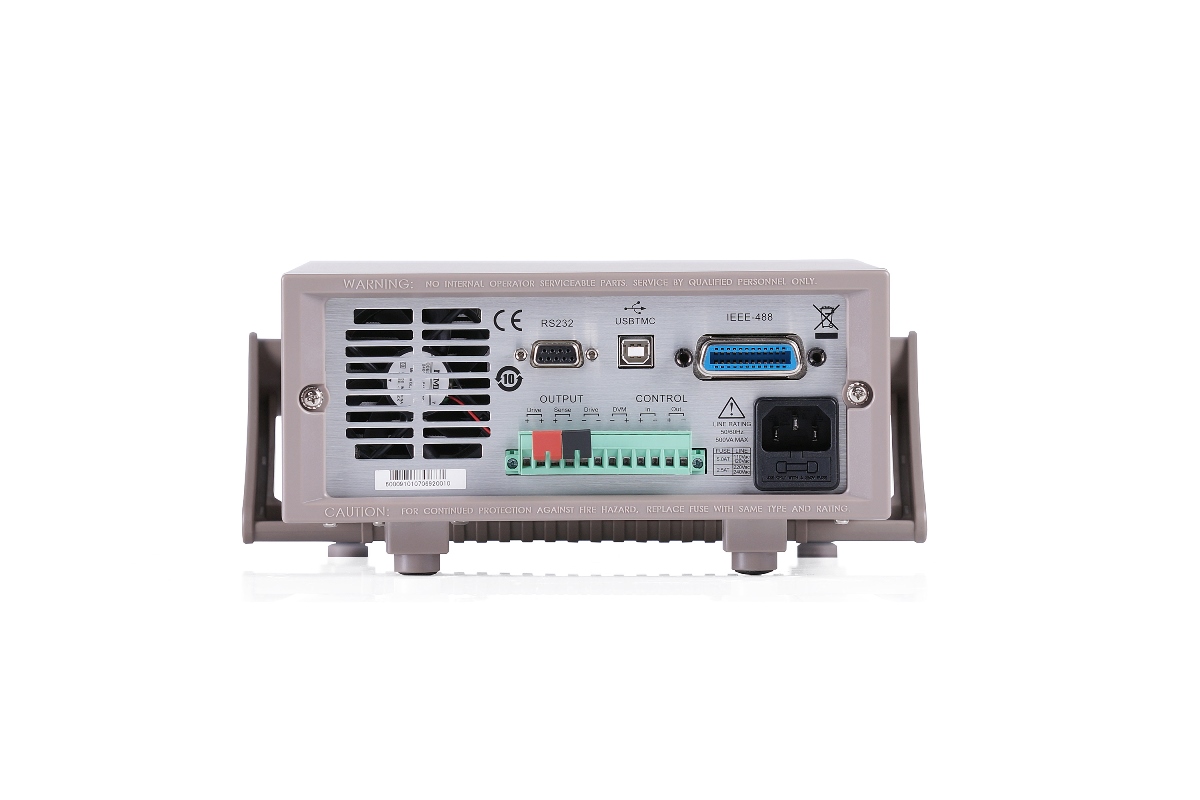

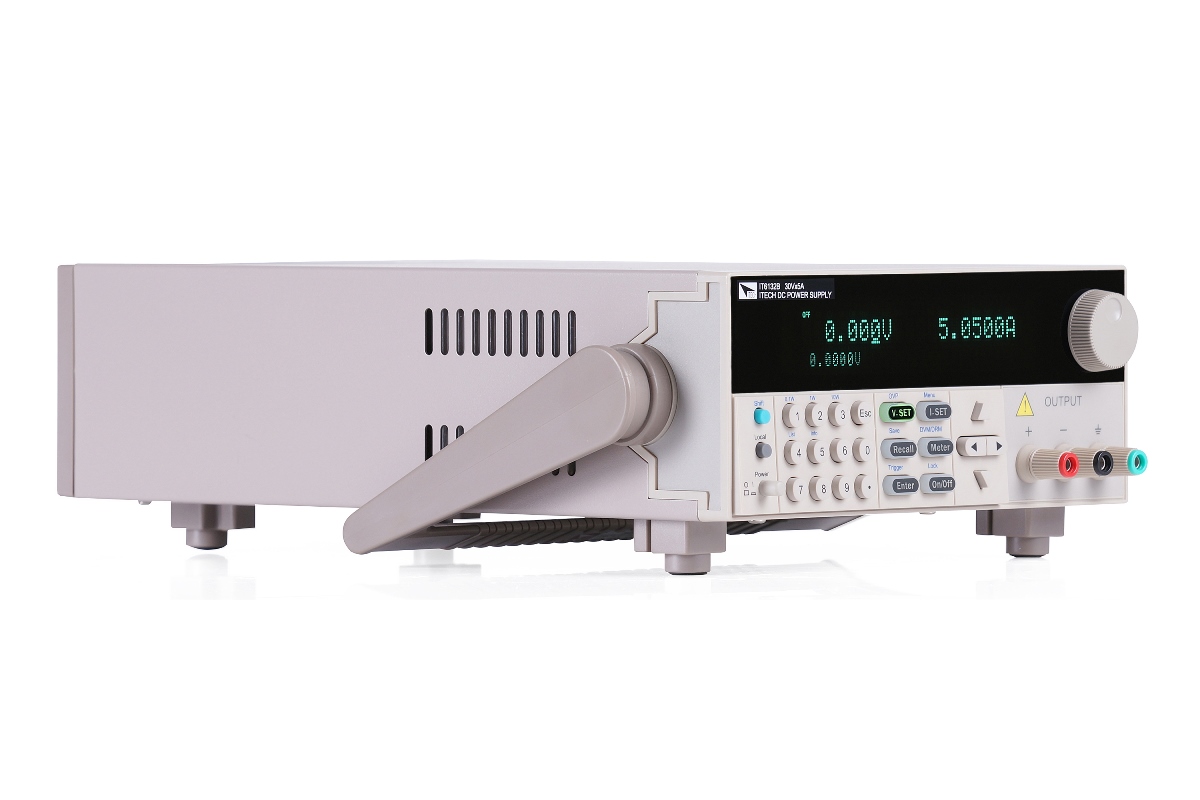

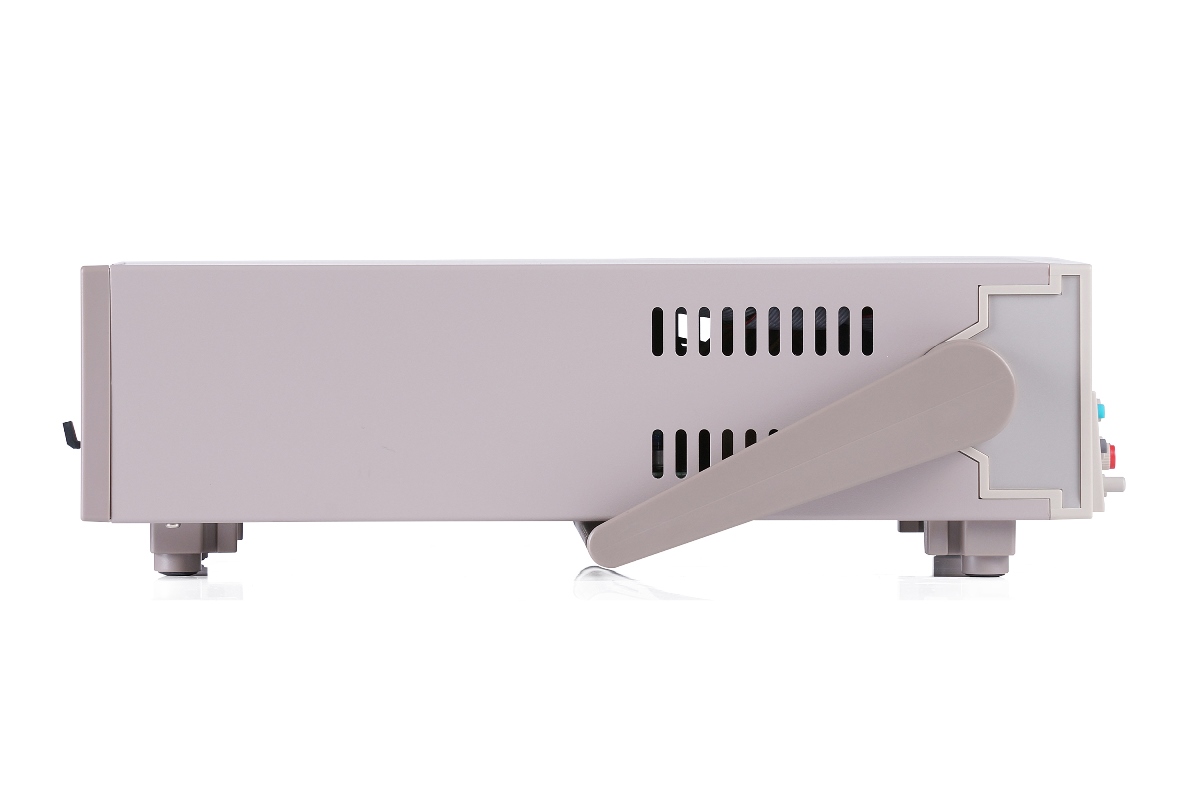

IT6133B Прецизионный программируемый источник питания с высокой скоростью переключения
- Макс. мощность, Вт: 150
- Макс. напряжение, В: 60
- Макс. ток, А: 2.5
- Количество каналов: 1
- Тип источника питания: линейный
- Высота (юниты 19´´ стойки): ½ 2U
- Интерфейсы: USB/RS232
- Номер в ГРСИ: 79337-20
Автоматизация измеренийс ПО Эмика
На данную модель предоставляется дополнительный 1 год гарантии от официального сервисного центра ITECH при покупке на сайте itech-rus.com
Производитель: ITECH
Прецизионный программируемый источник питания постоянного тока серии IT6100B (мощностью от 86 до 1200 Вт) с высокой скоростью нарастания выходного напряжения и разрешением до 0,1 мВ / 0,01 мА. Этот, самый новый режим формирования формы выходного формы сигнала, который широко используется в аэрокосмических силовых модулях и других высокоточных испытательных системах, дает возможность выходному напряжению или току нарастать с высокой скоростью без выбросов. Кроме того источники питания серии IT6100B имеют встроенный коммуникационный интерфейс связи USB / RS232 / GPIB, а панель управления поддерживает программирование для создания списков, что может предоставить простые в использовании многоцелевые решения в части заданных воздействий в соответствии с требованиями заказчика и требованиями к условиям тестирования.
Области применения
Испытания силовых модулей для аэрокосмической отрасли, испытания печатных плат, испытания медицинского оборудования, испытания электронных выпрямителей и т.д.
Нарастающий фронт высокого напряжения
По сравнению с обычными источниками питания с высокой скоростью нарастания выходного напряжения, источники питания серии IT6100B уменьшают возникающие при этом пульсации и переходные помехи до минимального уровня. Выходное напряжения с высокой скоростью нарастания, формируемое предлагаемыми источниками питания, подходит для любых, требующих проверки на устойчивость к воздействиям испытаний и гарантируют высокую достоверность полученных в ходе их проведения результатов.
Цифровой вольтметр и миллиомметр
Серия источников питания IT6100B имеет встроенный прецизионный цифровой вольтметр и омметр.
Цифровой омметр: обеспечивает четырехпроводной метод измерения сопротивление (схема Кельвина), диапазон измерения: от 0 до 1 Ом.
Цифровой 5½ разрядный вольтметр позволяет измерять внешнее напряжение в диапазоне от 0 до 40 В.
Основные технические характеристики
- Линейная регулировка выхода, высокая скорость, надежность, низкий уровень собственных шумов
- Высокая точность и разрешение
- Нарастающий фронт высокого напряжения
- Встроенный 5½ цифровой вольтметр и омметр
- Объем памяти: 100 групп
- Режим списка
- Функция таймера (0,01 - 60000 с)
- Выносная обратная связь (четырехпроводное подключение) для компенсации падения напряжения на линии подключения нагрузки
- Встроенный коммуникационный интерфейс связи RS232 / USB / GPIB и поддержка протокола SCPI
Дополнительные аксессуары (опционно)
- IT-E121 Кабель связи RS232
- IT-E122 Кабель связи USB
- IT-E135 Кабель связи GPIB
- IT-E151А (Для источников питания мощностью до 1200 Вт) комплект для монтажа 19-дюймовую в стойку
| T6133B | |||
|---|---|---|---|
| Выходные параметры | Напряжение | <0,01%+2 мВ | |
| Ток | 0-60 В | ||
| Мощность | 0-2,5 А | ||
| Нестабильность выходных параметров по сети питания | Напряжение | 150 Вт | |
| Ток | <0,01%+2 мВ | ||
| Нестабильность выходных параметров при изменении нагрузки | Напряжение | <0,05%+0,05 мА | |
| Ток | <0,05%+0,5 мА | ||
| Уровень пульсаций и шумов (в полосе 20 Гц – 20 МГц) | Напряжение | <1 мВ (с.к.з.) / <5 мВ (п-п) | |
| Ток | <3 мА (с.к.з.) | ||
| Разрешение установки или программирования | Напряжение | 1 мВ | |
| Ток | 0,1 мА | ||
| Погрешность установки или программирования | Напряжение | ±0,03%+6 мВ | |
| Ток | ±0,05%+1,5 мА | ||
| Разрешение дисплея | Напряжение | 0,1 мВ | |
| Ток | 0,01 мА | ||
| Погрешность измерения | Напряжение | ±0,02%+5 мВ | |
| Ток | ±0,05%+1,5 мА | ||
| Переходная характеристика (типовые значения) | |||
| Изменение нагрузки | <200 мкс | ||
| (50% -100% восстановление нагрузки до 75 мВ) | |||
| Изменение установки нарастания напряжения | <20 мс | ||
| Изменение установки от 0% до 100%, | |||
| Время изменение напряжения от 10% до 90% | |||
| Изменение установки спада напряжения | <200 мс | ||
| Изменение установки от 0% до 100%, | |||
| Время изменение напряжения от 10% до 90% | |||
| Защита от перенапряжения | Диапазон (типовый) | 1-59 В | |
| Погрешность (типовая) | ± (установленное значение * 0,5% + 0,5 В) | ||
| Отклик (типовое значение) | <10 мс | ||
| Цифровой вольтметр (напряжение постоянного тока) | |||
| Погрешность | ±0,02%+10 мВ | ||
| Разрешение дисплея | 0,1 мВ если не более 10 В; 1 мВ если более 10 В | ||
| Диапазон напряжения для дифференциального режима | 0-40 В (пиковое)k | ||
| Диапазон напряжения для несимметричного режима | 0-30 В (пиковое) | ||
| Коэффициент ослабления несимметричного сигнала | <0,1% | ||
| Вес | 7 кг | ||
