Измеритель иммитанса Е7-20
- Широкий диапазон частот 25 Гц–1 МГц
- Емкость (10-15–1) Ф
- Индуктивность (10-11–104) Гн
- Сопротивление (10-5–109) Ом
- Проводимость (10-11–10) См
- Модуль комплексного сопротивления (10-5–109) Ом
- Реактивное сопротивление (10-5–109) Ом
- Угол фазового сдвига -90° – +90°
- Добротность, фактор потерь 10-4–104
- Ток утечки (10-8–10-2) А
- Погрешность ±0,1%
- Напряжение смещения 0 – 40 В (внешнее до 120 В)
- Уровень измерительного сигнала (0,04 – 1) В
- Интерфейс RS-232C
- Математическая обработка измерений
- Габариты, масса: 127х298х300 мм, 4 кг
- Питание ~220 В, 20 ВА
Производитель: ОАО «МНИПИ»

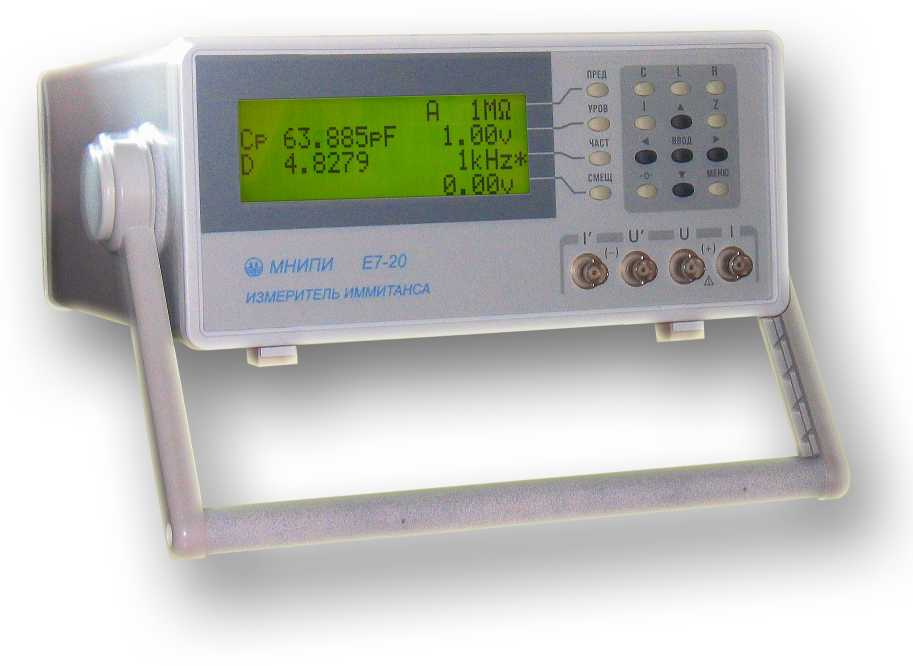

Измеритель иммитанса (RLC) Е7-20
5 - разрядный индикатор
Математическая обработка результатов измерений
Интерфейс RS-232С
Рабочие частоты 25 Гц - 1 МГц
Уровень измерительного сигнала 0,04 - 1 В
5 - разрядный индикатор
Математическая обработка результатов измерений
Интерфейс RS-232С
Рабочие частоты 25 Гц - 1 МГц
Уровень измерительного сигнала 0,04 - 1 В
Измеритель иммитанса (RLC) Е7-20 - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений / сек. Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления |Z| , реактивное сопротивление (Xs), угол фазового сдвига; ток утечки.
Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.
| Вид измерений | Ёмкость, индуктивность, сопротивление, проводимость, комплексное сопротивление, реактивное сопротивление, угол фазового сдвига, добротность |
| Диапазоны измеряемых величин | |
| Емкость, Ф | 10-15 - 1 |
| Индуктивность, Гн | 10-11 -104 |
| Активное cопротивление, Ом | 10-5 - 109 |
