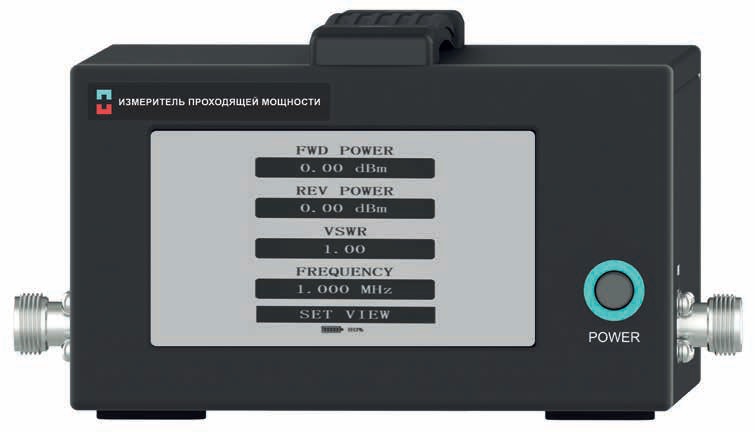

Измерители проходящей высокой мощности серии ИПРМ
Измерители проходящей мощности ИПРМ предназначены для измерения прямой мощности, отраженной мощности и КСВ в коаксиальных линиях в частотном диапазоне от 4 кГц до 60 ГГц. Величины измеряемой мощности могут доходить до десятков киловатт. Поддерживаемые измеряемые величины: средняя мощность, пиковая мощность, отношение пиковой к средней. В приборах установлена встроенная батарея, обеспечивающая до 10 часов автономной работы. Измерители проходящей мощности ИПРМ могут применяться для тестирования высокомощных передатчиков и антенн в связи, радиолокации, спутниковых системах, телевидении и радиовещании, научных исследовательских установках.
Технические характеристики
| Артикул/Параметр | Частотный диапазон | Макс. мощность, Вт | Динамический диапазон, дБм | Вносимые потери, дБ | КСВН |
|---|---|---|---|---|---|
| ИПРМ9К100М-3000 | 9 кГц-100 МГц | 3000 | 30-65 | 0.2 | 1.2:1 |
| ИПРМ30К30М-3000 | 30 кГц-30 МГц | 3000 | 30-65 | 0.2 | 1.2:1 |
| ИПРМ300К30М-20К | 300 кГц-30 МГц | 20000 | 30-73 | 0.2 | 1.2:1 |
| ИПРМ1М30М-2000 | 1-30 МГц | 2000 | 30-63 | 0.2 | 1.2:1 |
| ИПРМ1М30М-30K | 1-30 МГц | 30000 | 30-75 | 0.2 | 1.2:1 |
| ИПРМ1М100М-10К | 1-100 МГц | 10000 | 30-70 | 0.2 | 1.2:1 |
| ИПРМ1М500М-1500 | 1-500 МГц | 1500 | 30-62 | 0.3 | 1.2:1 |
| ИПРМ80М1Г-2000 | 80-1000 МГц | 2000 | 30-63 | 0.3 | 1.3:1 |
| ИПРМ400М6Г-300 | 0.4-6 ГГц | 300 | 30-55 | 0.5 | 1.4:1 |
| ИПРМ400М6Г-1000 | 0.4-6 ГГц | 1000 | 30-60 | 0.5 |
1.4:1 |
| ИПРМ500М18Г-300 | 0.5-18 ГГц | 300 | 30-65 | 1 | 1.5:1 |
| ИПРМ2450Г-10K | 2.4-2.5 ГГц | 10000 | 30-70 | 0.5 | 1.3:1 |
| ИПРМ5800Г-10K | 5.8 ГГц | 10000 | 30-70 | 0.5 | 1.3:1 |
| ИПРМ6Г18Г-300 | 6-18 ГГц | 300 | 30-55 | 1 | 1.5:1 |
| ИПРМ18Г27Г-300 | 18-26.5 ГГц | 300 | 30-55 | 0.5 | 1.5:1 |
| ИПРМ27Г40Г-300 | 26.5-40 ГГц | 300 | 30-55 | 0.5 | 1.5:1 |
| ИПРМ3250Г-500 | 32-50 ГГц | 500 | 30-57 | 0.5 | 1.3:1 |
| ИПРМ40Г60Г-500 | 40-60 ГГц | 500 | 30-57 | 0.5 | 1.3:1 |
