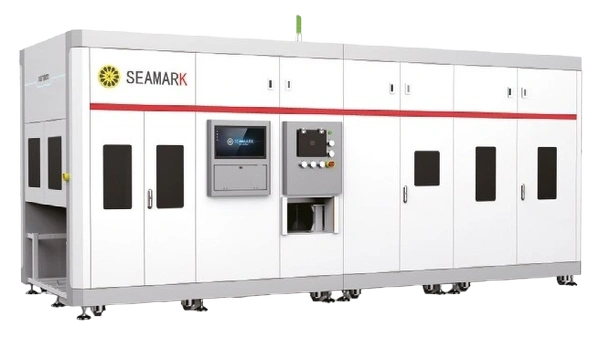

Оборудование для рентгеновской инспекции батарей цифровых устройств XB7300
- Габариты - 8500 мм * 3200 мм * 2800 мм
- Время цикла ≥30 PPM или выше (2 или 4 угла)
- Производительность ≥99,5%
- Частота ошибок оборудования (DT) ≤2%
- Выход за пределы ≤1%
- Доля необнаруженных дефектов ≤0%
- Стандарт радиационной безопасности ≤1 мкЗв/час
- Приемник - Плоскопанельный детектор
- Измерение толщины - Точность измерения: ±0,02 мм
- Время экспозиции ≥0,7 с
- Метод подачи компонентов - Укладка и подача лотков
Производитель: Seamark
Оборудование для рентгеновской инспекции батарей цифровых устройств XB7300 предназначено для полностью автоматической инспекции батарей цифровых устройств в мягкой упаковке, работая в составе линии. В нем реализована интеграция укладки и подачи лотков, позволяющая автоматически выбирать батареи, помещать их в систему для инспекции, автоматически сортировать NG (дефектные) изделия, автоматически удалять OK (годные) изделия и выгружать их через аппарат для блистерной упаковки.
Функции устройства
- Автоматическое сканирование, взаимодействие с MES и загрузка данных.
- Автоматическая загрузка, выгрузка и сортировка некачественных изделий.
- Инспекция IV (внутреннего сопротивления), OCV (напряжения при разомкнутой цепи), толщины, размеров, свисание угла (несоответствие положительной и отрицательной клемм) и другие тесты.
Особенности
- Многофункциональная полностью автоматическая инспекция: предусмотрена функция укладки и подачи лотков, многофункциональная автоматизированная инспекция и автоматическая сортировка изделий с дефектами.
- Мониторинг в реальном времени: все действия устройства, сигналы и состояние изделия отслеживаются в режиме реального времени, что упрощает анализ производственных данных о качестве продукции и обеспечивает безопасное управление производством.
- Безопасность и защита окружающей среды: оборудование оснащено предохранительными блокировками и многочисленными средствами защиты. Все детали на поверхности аппарата отвечают национальным стандартам радиационной безопасности.
- Простое управление: удобный интерфейс программного обеспечения позволяет одним щелчком мыши менять модели и устранять неисправности. Также предусмотрены возможности управления разрешениями, что упрощает управление и повышает эффективность работы.
- Изображение и данные инспекции: изображения и данные инспекции сохраняются вместе и отображаются в программном интерфейсе для удобства просмотра и анализа.
Согласно результатам измерения сторонними агентствами, уровень рентгеновского излучения оборудования для рентгеновского контроля марки SEAMARK от компании Zhuomao Technology ниже требуемого национальными стандартами, в результате чего оборудование получило национальный сертификат радиационной безопасности.
Параметры изделия
| Модель № | XB7300 | |
|---|---|---|
| Технические характеристики оборудования | Габариты | 8500 мм * 3200 мм * 2800 мм |
| Время цикла | ≥30 PPM или выше (2 или 4 угла) | |
| Производительность | ≥99,5% | |
| Частота ошибок оборудования (DT) | ≤2% | |
| Выход за пределы | ≤1% | |
| Доля необнаруженных дефектов | ≤0% | |
| Точность измерения напряжения | ±0,0035% показание +0,0005% полной шкалы | |
| Точность измерения внутреннего сопротивления | ±0,5% показание +0,10 мОм | |
| Стандарт радиационной безопасности | ≤1 мкЗв/час | |
| Приемник | Плоскопанельный детектор | |
| Измерение толщины | Точность измерения: ±0,02 мм | |
| Время экспозиции | ≥0,7 с | |
| Метод подачи компонентов | Укладка и подача лотков | |
| Рентгеновская трубка | Напряжение трубки | 40–90 кВ/40–130 кВ |
| Ток трубки | 10–200 мкA/10–300 мкA | |
| Параметры эффективности и точности инспекции | Точность инспекции | 15 мкм |
| Повторяемость и точность | ±30 мкм | |
| Другие параметры | Время перенастройки на другие изделия | Для старых изделий: ≤2 ч/чел. Для новых изделий: ≤4 ч/чел. |
| Параметры инспекции | IV, OCV, толщина, размеры, свисания с угла (несоответствие положительной и отрицательной клемм) | |
| Диапазон совместимости | Миниатюрный: длина: 40~160 мм; Ширина: 35~120 мм; Толщина: 5~15 мм; Нормальный: длина: 40~160 мм; Ширина: 35~120 мм; Толщина: 5~15 мм (или пользовательские размеры на основе доступных на рынке моделей) |
