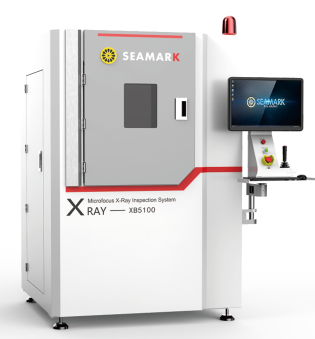

Оборудование для рентгеновской инспекции намотанных батарей XB5100
- Электропитание - 220 В, 10A, 50–60 Гц
- Операционная система - Промышленный компьютер с Win10, 64 бит
- Международный стандарт радиационной безопасности ≤1 мкЗ в/час
- Габариты - 1142*1177*1790 мм
Оборудование для рентгеновской инспекции намотанных батарей XB5100 предназначено для инспекции различных типов батарей в отрасли литиевых батарей. В первую очередь оно эффективно анализирует внутренние дефекты изделий. Устройство оснащено хорошо совместимым и многофункциональным измерительным программным обеспечением, которое автоматически измеряет и оценивает исследуемый объект, отображая окно результатов оценки для удобной идентификации дефектных изделий пользователями.
Особенности
- Функция измерения: расстояние по прямой линии, диаметр круга, концентрический круг, расстояние от точки до центра и т. д., можно выполнять 2.5D-инспекцию.
- Функция ЧПУ: программирование памяти, автоматическая запись траектории движения при инспекции, точное позиционирование, удобное для повторной инспекции малых партий.
- Функция навигационного позиционирования: сверхбольшое навигационное окно. Щелкните мышью на любой области изображения, подлежащей проверки, чтобы автоматически и быстро определить местоположение целевой точки инспекции.
- Функция обработки изображений: поддерживает несколько форматов изображений, может обрабатывать изображение при инспекции в режиме реального времени и сохранять его в режиме реального времени.

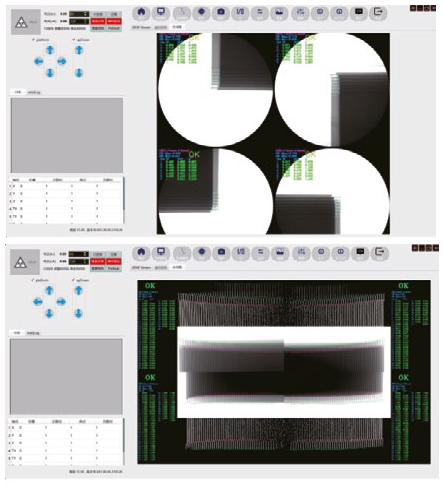

Способы применения
Согласно результатам измерения сторонними агентствами, уровень рентгеновского излучения оборудования для рентгеновского контроля марки SEAMARK от компании Zhuomao Technology ниже требуемого национальными стандартами, в результате чего оборудование получило национальный сертификат радиационной безопасности.
Параметры изделия
| Модель № | XB5100 | |
|---|---|---|
| Рентгеновская трубка | Тип рентгеновской трубки | Герметичный микрофокусный направленный рентгеновский источник |
| Напряжение трубки | 40–90 кВ/40–130 кВ | |
| Ток трубки | 10–200 мкA/10–300 мкA | |
| Максимальная выходная мощность | 8–39 Вт | |
| Размер пятна микрофокуса | 5–15 мкм | |
| Плоскопанельный детектор | Тип плоскопанельного детектора | Плоскопанельный детектор из аморфного кремния |
| Пиксельная матрица | 1536 x 1536 | |
| Поле визуализации | 130 мм*130 мм | |
| Разрешение | 5,8 пл/мм | |
| Частота кадров изображения (1x1) | 20 к/с | |
| Бит аналого-цифрового преобразования | 16 бит | |
| Параметры эффективности и точности инспекции | Точность инспекции | 15 мкм |
| Точность повторных испытаний | ±30 мкм | |
| Скорость инспекции | ≥1,0/точка инспекции (без учета времени загрузки и выгрузки) | |
| Параметры столика | Максимальный размер образца | 400 мм X 400 мм |
| Вес нагрузки | ≤8 кг | |
| Технические характеристики оборудования | Электропитание | 220 В, 10A, 50–60 Гц |
| Операционная система | Промышленный компьютер с Win10, 64 бит | |
| Международный стандарт радиационной безопасности | ≤1 мкЗв/час | |
| Габариты | 1142*1177*1790 мм | |
| Вес нетто | Прибл. 1000 кг |
