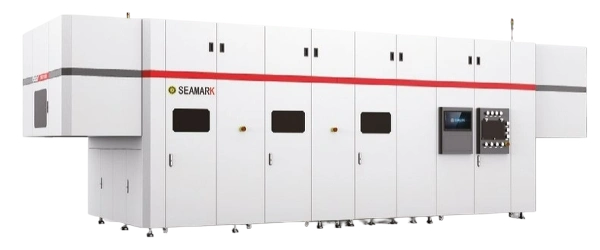

Оборудование для рентгеновской инспекции намотанных батарей XB7100

Оборудование для рентгеновской инспекции намотанных батарей XB7100 обеспечивает полностью автоматическую инспекцию многослойных намотанных батарей, работая в составе линии, соединяется с предыдущими или последующими транспортными линиями, осуществляет автоматическое извлечение элементов, помещает их в оборудование для инспекции, автоматически сортирует некачественную продукцию, автоматически извлекает качественную продукцию, выгружает из транспортной линии и загружает в следующее оборудование в производственной линии.

Функции оборудования

• Автоматическое сканирование кодов, взаимодействие с MES, загрузка данных;
• Автоматическая загрузка, выгрузка, сортировка некачественных изделий (в качестве опции автоматическая повторная инспекция некачественных изделий);
• Свисание с угла, складки, трещины, большие складки от инородных тел и извлечение штифта.

Особенности

• Полностью автоматическая инспекция: соединение с оборудованием, расположенным до и после в линии, автоматическое обнаружение и оценка при работе в линии, автоматическая сортировка изделий с дефектами. Со встроенной функцией повторных испытаний на месте и дополнительной функцией автоматического повторного испытания.
• Мониторинг в реальном времени: все действия оборудования, сигналы и состояние оборудования отслеживаются в режиме реального времени, что удобно для анализа данных о качестве продукции и контроля безопасности производства.
• Безопасность и защита окружающей среды: оборудование оснащено предохранительной блокировкой и многочисленными функциями защиты, а все детали на поверхности аппарата отвечают национальным стандартам радиационной безопасности.
• Простое управление: удобный интерфейс программного обеспечения с функцией смены модели и устранения неполадок одним щелчком мыши, а также функцией управления разрешениями изменения конфигурации, что упрощает использование и повышает эффективность работы.
• Изображение и данные испытаний: тестовые изображения и данные испытаний батареи сохраняются вместе и могут быть отображены в программном интерфейсе для удобного просмотра и анализа.

Регулируемый диапазон расстояния визуализации:

Для инспекции свисания с угла:

Расстояние от плоскопанельного детектора до поверхности батареи: 150~350 мм
Расстояние от окна рентгеновской трубки до поверхности батареи: 20~320 мм

Для инспекции складок:

Расстояние от плоскопанельного детектора до поверхности батареи: 150~150 мм
Расстояние от окна рентгеновской трубки до поверхности батареи: 150~350 мм

Согласно результатам измерения сторонними агентствами, уровень рентгеновского излучения оборудования для рентгеновского контроля марки SEAMARK от компании Zhuomao Technology ниже требуемого национальными стандартами, в результате чего оборудование получило национальный сертификат радиационной безопасности.
