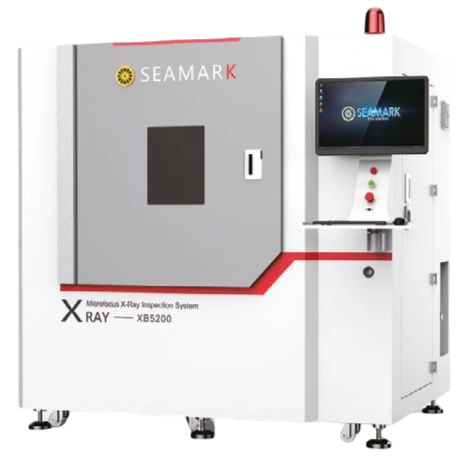

Оборудование для рентгеновской инспекции штабелированных батарей XB5200
- Электропитание - 220 В, 10A, 50–60 Гц
- Операционная система - Промышленный компьютер с Win 10, 64 бит
- Международный стандарт радиационной безопасности ≤1 мкЗв/час
- Габариты - 1600*1162*2000 мм / 1910*1450*1900 мм
- Вес нетто - Прибл. 1600 кг / Прибл. 1800 кг
Производитель: Seamark
Оборудование для рентгеновской инспекции штабелированных батарей XB5200 подходит для контроля штабелированных (плоских) батарей в промышленности литиевых батарей и проводит эффективный анализ экстремальной разницы между положительным и негативным полюсами изделия или формы отверстия полюса алюминиевой оболочки; оснащено совместимым и полнофункциональным измерительным программным обеспечением, автоматически измеряет и автоматически оценивает измеряемый объект и отображает окно результатов оценки, благодаря чему пользователи могут легко извлечь дефектные изделия.
Особенности
- Функция ЧПУ: программирование памяти, автоматическая запись траектории движения при инспекции, точное позиционирование, удобная повторная инспекция малых партий; встроенная функция повторных испытаний на месте, поддержка нескольких форматов изображений.
- Безопасность и защита окружающей среды: оборудование оснащено предохранительной блокировкой и многочисленными функциями защиты, а все детали на поверхности аппарата отвечают национальным стандартам радиационной безопасности.
- Простое управление: удобный интерфейс программного обеспечения с функцией смены модели и устранения неполадок одним щелчком мыши, а также функцией управления разрешениями изменения конфигурации, что упрощает использование и повышает эффективность работы.
- Изображение и данные испытаний: тестовые изображения и данные испытаний батареи сохраняются вместе и могут быть отображены в программном интерфейсе для удобного просмотра и анализа.

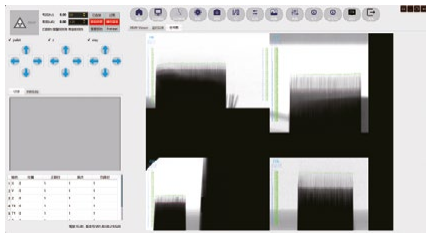

Способы применения
Согласно результатам измерения сторонними агентствами, уровень рентгеновского излучения оборудования для рентгеновского контроля марки SEAMARK от компании Zhuomao Technology ниже требуемого национальными стандартами, в результате чего оборудование получило национальный сертификат радиационной безопасности.
Параметры изделия
| Модель № | XB5200 | |
|---|---|---|
| Рентгеновская трубка | Тип рентгеновской трубки | Герметичный микрофокусный направленный рентгеновский источник |
| Напряжение трубки | 40–90 кВ/40–130 кВ | |
| Ток трубки | 10–200 мкA/10–300 мкA | |
| Максимальная выходная мощность | 8–39 Вт | |
| Размер пятна микрофокуса | 5–15 мкм | |
| Плоскопанельный детектор | Тип плоскопанельного детектора | Плоскопанельный детектор из аморфного кремния (опция) Детектор с линейной матрицей TDI |
| Пиксельная матрица | 1536 x 1536 | |
| Поле визуализации | 130 мм*130 мм | |
| Разрешение | 5,8 пл/мм | |
| Частота кадров изображения (1x1) | 20 к/с | |
| Бит аналого-цифрового преобразования | 16 бит | |
| Параметры эффективности и точности инспекции | Точность инспекции | 15 мкм |
| Точность повторных испытаний | +30 мкм | |
| Параметры столика | Максимальный размер образца | 600x300 мм / 900x300 мм |
| Вес нагрузки | ≤10 кг | |
| Технические характеристики оборудования | Электропитание | 220 В, 10A, 50–60 Гц |
| Операционная система | Промышленный компьютер с Win 10, 64 бит | |
| Международный стандарт радиационной безопасности | ≤1 мкЗв/час | |
| Габариты | 1600*1162*2000 мм / 1910*1450*1900 мм | |
| Вес нетто | Прибл. 1600 кг / Прибл. 1800 кг |
