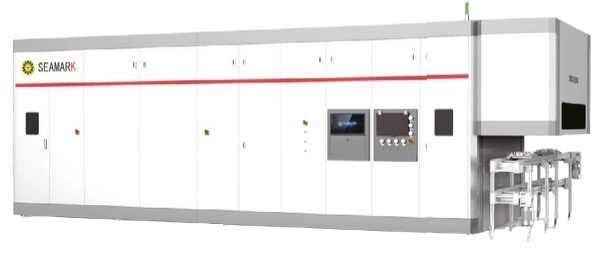

Оборудование для рентгеновской инспекции штабелированных батарей XB7200
- Габариты - 8500 мм * 3200 мм * 2800 мм
- Время цикла >24 PPM или выше (2 или 4 угла)
- Производительность ≥99,5%
- Частота ошибок оборудования (DT) ≤2%
- Выход за пределы ≤1,5%
- Доля необнаруженных дефектов ≤0%
- Метод подачи компонентов - Транспортная питающая линия
- Стандарт радиационной безопасности ≤1 мкЗв/час
- Приемник - Линейная камера TDI или плоскопанельный детектор
Производитель: Seamark
Оборудование для рентгеновской инспекции штабелированных батарей XB7200 обеспечивает полностью автоматическую инспекцию многослойных штабелированных литий-ионных батарей, работая в составе линии. Возможность интегрирования с транспортными линиями до и после данного оборудования, позволяя автоматически отбирать батареи, помещать их в устройство для инспекции, автоматически сортировать дефектные (NG) изделия, автоматически отбирать качественные (OK) изделия и выгружать их на транспортную линию для дальнейшей обработки в оборудовании, расположенном далее в производственной линии.
Особенности
- Полностью автоматический контроль: интегрируется с оборудованием до и после данного оборудования для контроля и оценки в режиме реального времени. Автоматически отсортировывает изделия с дефектами с возможностью повторного тестирования на месте. Дополнительно можно заказать функцию автоматического повторного тестирования с возвратом.
- Мониторинг в реальном времени: все перемещения устройства, сигналы и состояние изделия отслеживаются в режиме реального времени, что упрощает анализ производственных данных о качестве продукции и обеспечивает безопасное управление производством.
- Безопасность и защита окружающей среды: оборудование оснащено предохранительными блокировками и многочисленными средствами защиты. Все детали на поверхности аппарата отвечают национальным стандартам радиационной безопасности.
- Простое управление: удобный интерфейс программного обеспечения с функцией смены модели и устранения неполадок одним щелчком мыши, а также функцией управления разрешениями, что упрощает использование и повышает эффективность работы.
- Изображение и данные инспекции: изображения и данные инспекции сохраняются вместе и отображаются в программном интерфейсе для удобства просмотра и анализа.

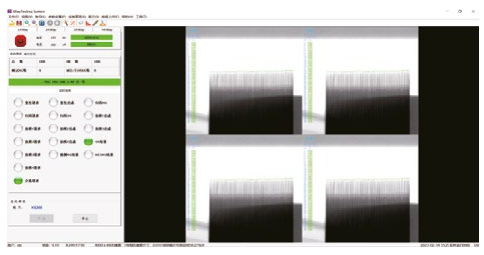

Способы применения
Функции устройства
- Автоматическое сканирование, взаимодействие с MES и загрузка данных.
- Автоматическая загрузка, выгрузка и сортировка некачественных изделий.
- Инспекция свисания с угла, складок, трещин, посторонние предметы, большие складки от инородных тел и извлечение штифта на крайних контактах.
Согласно результатам измерения сторонними агентствами, уровень рентгеновского излучения оборудования для рентгеновского контроля марки SEAMARK от компании Zhuomao Technology ниже требуемого национальными стандартами, в результате чего оборудование получило национальный сертификат радиационной безопасности.
Параметры изделия
| Модель № | XB7200 | |
|---|---|---|
| Технические характеристики оборудования | Габариты | 8500 мм * 3200 мм * 2800 мм |
| Время цикла | >24 PPM или выше (2 или 4 угла) | |
| Производительность | ≥99,5% | |
| Частота ошибок оборудования (DT) | ≤2% | |
| Выход за пределы | ≤1,5% | |
| Доля необнаруженных дефектов | ≤0% | |
| Метод подачи компонентов | Транспортная питающая линия | |
| Стандарт радиационной безопасности | ≤1 мкЗв/час | |
| Приемник | Линейная камера TDI или плоскопанельный детектор | |
| Рентгеновская трубка | Напряжение трубки | 40–90 кВ/40–130 кВ |
| Ток трубки | 10–200 мкA/10–300 мкA | |
| Параметры эффективности и точности инспекции | Точность инспекции | 15 мкм |
| Повторяемость и точность | ±30 мкм | |
| Другие параметры | Время перенастройки на другие изделия | Для старых изделий: ≤2 ч/чел. Для новых изделий: ≤4 ч/чел. |
| Параметры инспекции | Взвешивание, свисание угла, крупные складки, складки на вкладке и т. д. | |
| Диапазон совместимости | Квадратный алюминиевый корпус: длина: 80~220 мм Ширина: 130~200 мм Толщина: 10~25 мм Заготовка батареи: длина 320~600 мм Ширина: 80~120 мм Толщина: 10~30 мм |
