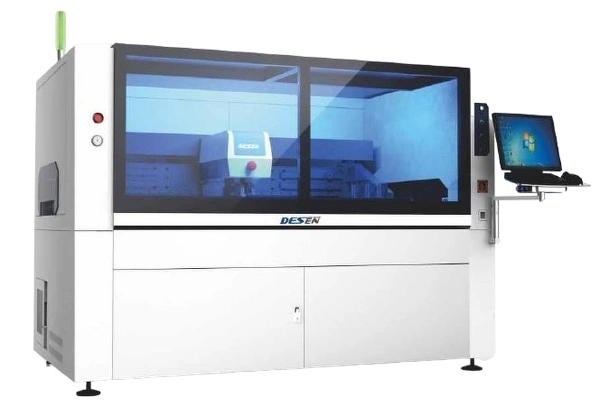

Полностью автоматический трафаретный принтер DGL-F
Область применения
- 5G
- Полупроводник
- Новая энергия
- Батарея питания
- Фотоэлектрические продукты
- Новый дисплей
- Автомобильная электроника
- Медицинские приборы
Технические характеристики
| Параметры процесса | Спецификация | |
|---|---|---|
| Точность печати | ±30мкм@6о, Сркз>2.0 | Проверено испытательной системой СеТаО |
| Повтор точности позиционирования | ± 15 мкм@6о, Срк>2.0 | |
| Время цикла | 12с | |
| Размер рамы экрана | 737мм х 300мм ~ 1800мм х 650мм | |
| Толщина рамы экрана | 20мм - 40мм | |
| Размер подложки (мин.) | 80мм (Х)х50мм (V) | |
| Размер подложки (макс.) | 1500мм (X) х510мм(У) | |
| Толщина подложки | 0,4 мм - 6 мм | |
| Давление печати | 0 кг-20 кг | |
| Скорость печати | бмм/с -120мм/с | |
| Печатный зазор | 0мм - 20мм | |
| Разделение подложки | Скорость: 0,1 - 20мм/с | |
| Расстояние: 0мм - 30мм | ||
| Варианты нанесения пасты | Паяльная паста, печатная краска, серебряная паста | |
| Система транспортировки | Спецификация |
|---|---|
| Вес подложки (макс.) | <15 кг |
| Скорость перемещения | Сегментированное управление, 1500 мм/с (макс.) |
| Высота платы | <10 мм (настраиваемая) |
| Высота перемещения | 900 ± 40мм |
| Электрическая конфигурация и требования к окружающей среде | Спецификация |
|---|---|
| Напряжение | 220 В +/-10%. Одна фаза 50/60 Гц |
| Мощность | 3 кВт |
| Подача воздуха | 4,5-6 кгс/см2 |
| Температура | -20°С ~ +45°С |
| Влажность | 30% - 70% отн. влажн. |
| Стандартная конфигурация | Спецификация |
|---|---|
| Автоматическая система калибровки платформы | Высота платформы автоматически калибруется в зависимости от толщины подложки. |
| Система позиционирования опоры подложки | Гибкий боковой зажим. Опорный блок. Ручной зажим. |
| Интеллектуальная транспортная система | Устройство автоматической остановки + автоматическое позиционирование носителя + вход слева/выход слева, вход слева/выход справа, вход справа/выход справа, вход справа/выход слева. |
| Очистка нижней части трафарета | Капельная очистка, самый большой размер 510 мм |
| Варианты обработки и очистки | Влажная уборка + сухая чистка + вакуумная чистка (свободная комбинация) |
| Приблизительный размер | 2600 (Д) Х1405 (Ш) Х1565 (В) мм |
| Приблизительный вес | 2000 кг в упаковке (зависит от выбранных опций конфигурации машины) |
| 1800 кг без упаковки (зависит от выбранных опций конфигурации машины) |
