Преобразователи индуктивные

Преобразователи моделей М-021, М-022, М-023 предназначены для линейных измерений.

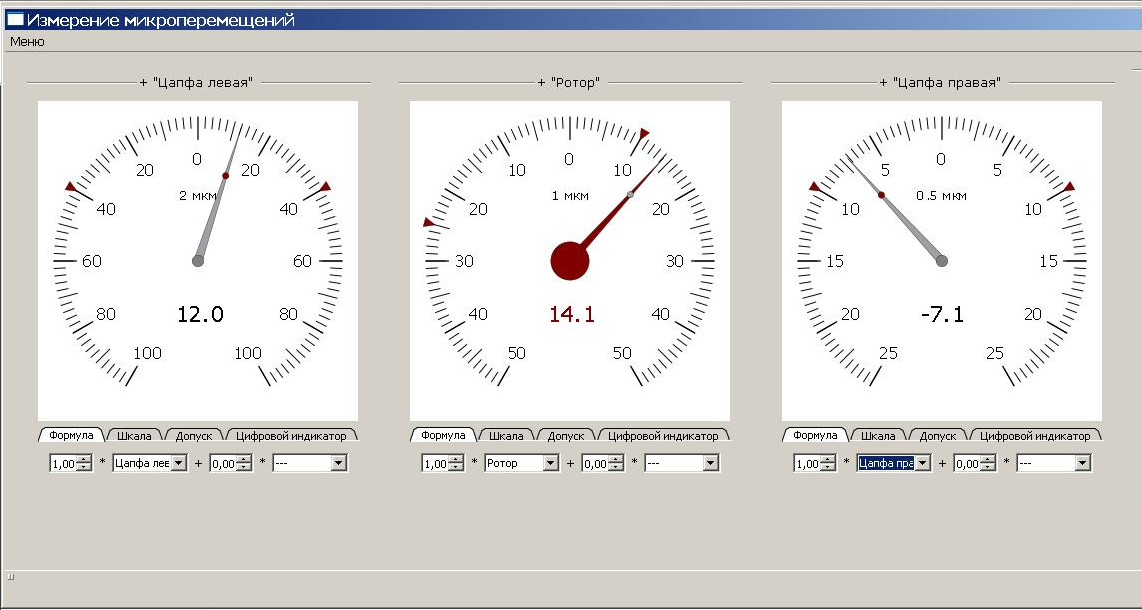

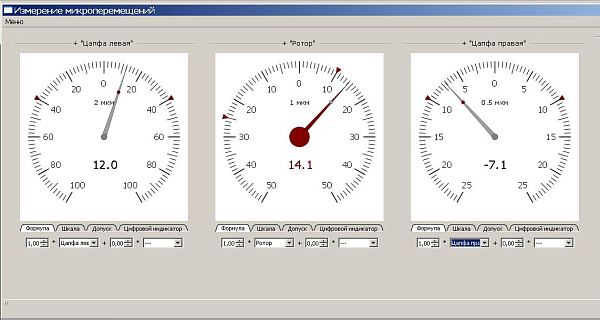

Благодаря применяемому конвертору аналоговый сигнал индуктивного преобразователя преобразуется в цифровой, что делает преобразователь законченным средством измерения с метрологическими характеристиками, а для отображения измерительной информации позволяет применять его с любым, а не конкретным, компьютером, устройством цифровой индикации или контроллером в соответствии с применяемым интерфейсом. Тип интерфейса преобразователя определяет конвертор: USB, RS-232 или RS-485.

Основное назначение индуктивных преобразователей – цифровизация и автоматизация измерений.

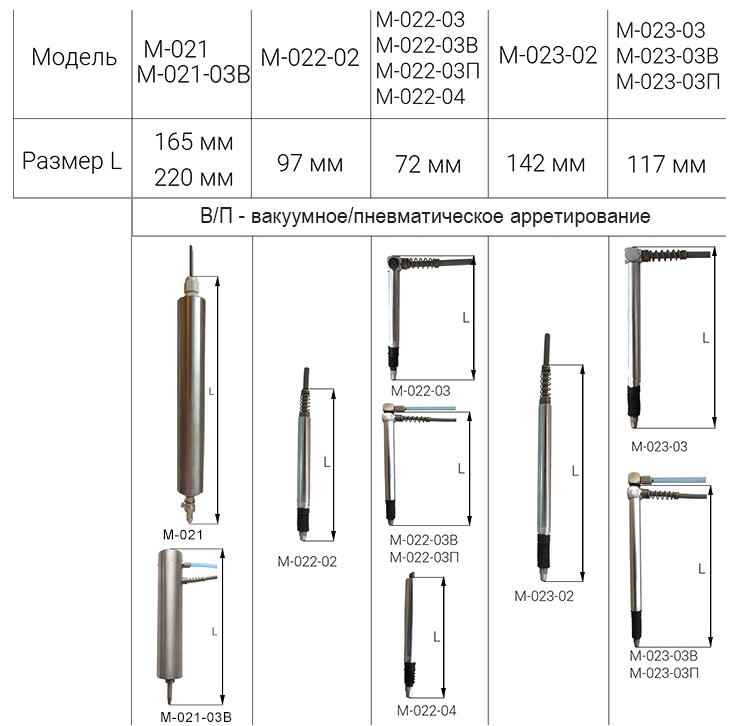

Модели преобразователей и их исполнения

Преобразователи индуктивные моделей М-021, М-021-03В

Преобразователи являются самыми точным индуктивными преобразователями в мире, благодаря запатентованной конструкции и отсутствию пар внешнего трения.

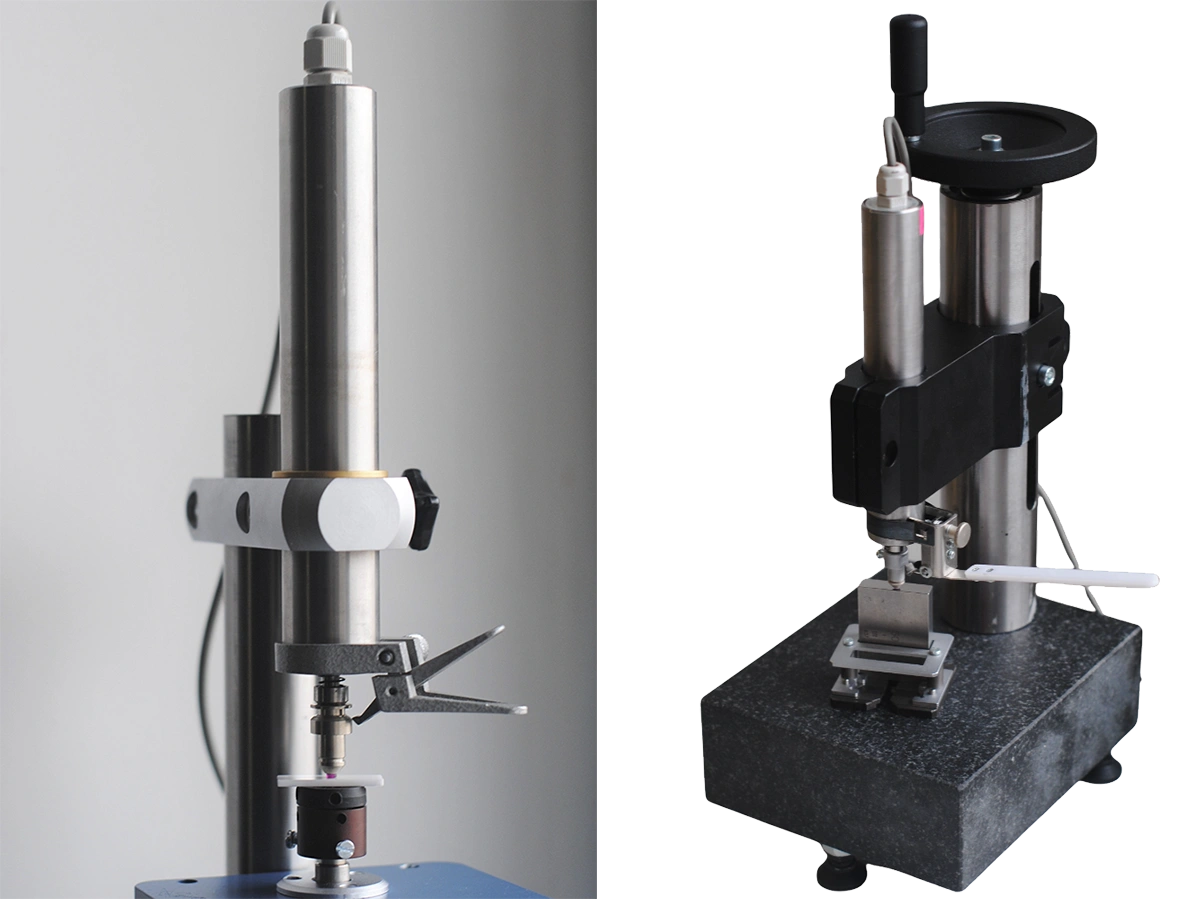

Преобразователь М-021 применяется для прецизионных измерений в лабораторных условиях, заменяют трубки оптиметра и ультраоптиметра в горизонтальных и вертикальных оптиметрах, интерферометры Уверского, оптикаторы 0,1П и 0,2П, применяется в качестве опорного преобразователя при поверке приборов ППИ-50 и ППГ-4.

Преобразователь М-021 позволяет придать новую жизнь широко используемым горизонтальным и вертикальным оптиметрам, и измерительным машинам. Запас жесткости этих приборов позволяет существенно повысить их точность измерений.

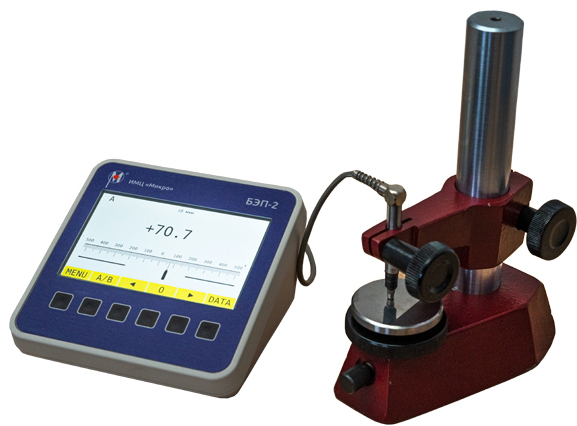

Может применяться с блоком БЭП-2 (интерфейс RS-232) и с компьютером (интерфейс USB).

Преобразователь М-021-03В имеет специальное назначение: является измерительным преобразователем в компараторе для поверки концевых мер длины ПКМ-100. Имеет вакуумное арретирование измерительного стержня для автоматизации измерений.

Преобразователи имеют посадочный диаметр Ø28h7 (или по специальному заказу - Ø27h7), что позволяет устанавливать их в любой стойке тяжелого типа, например С-I или С-II и в кронштейнах оптиметров. Измерительный шток преобразователя позволяет установить измерительные наконечники типа НГС, НГП и НГЛ и наконечники из комплекта оптиметра с посадочным диаметром 5 или 6 мм.

Преобразователи индуктивные моделей М-022, М-023

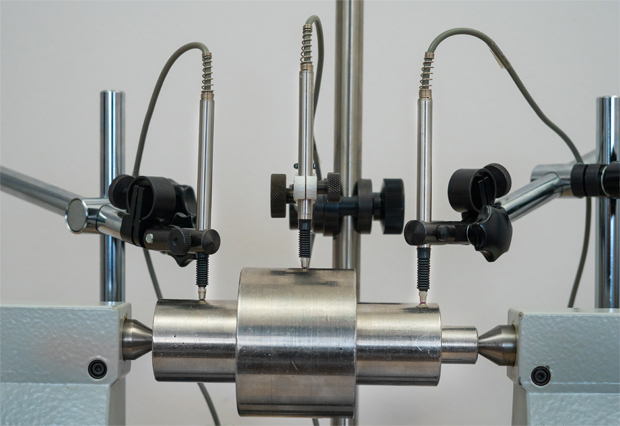

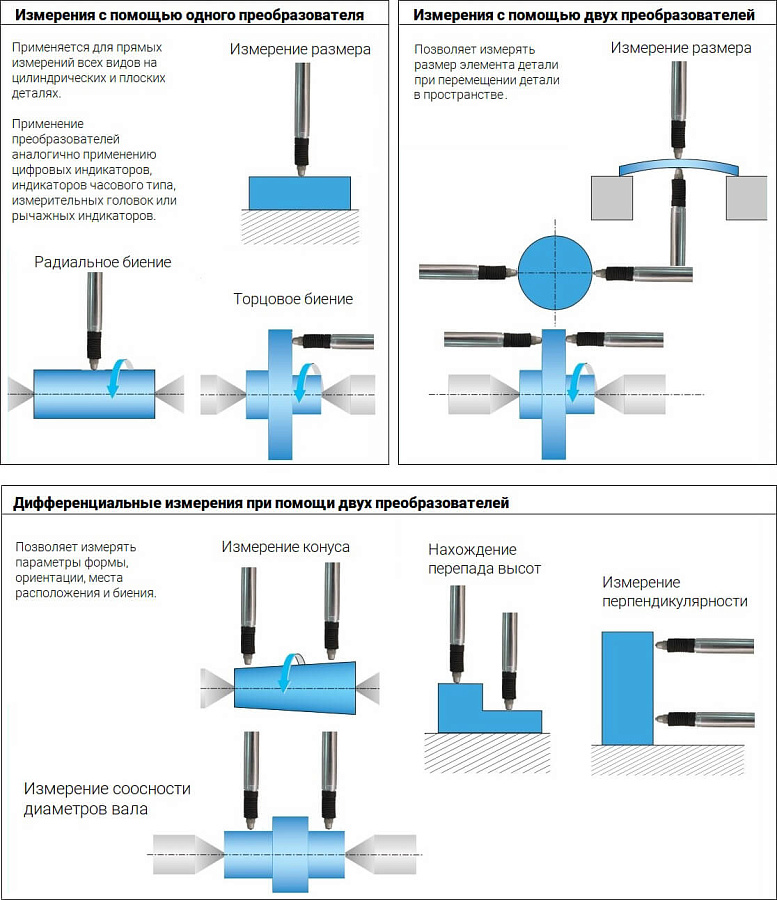

Преобразователи модели М-022 и М-023 имеют осевое перемещение измерительного стержня в направляющих качения. Могут использоваться в стойках, штативах и измерительных приспособлениях с посадочным диаметром 8 мм. Преобразователи предназначены для измерения размеров деталей, биений, для многомерного контроля. Преобразователи имеют исполнение с осевым или боковым выводом кабеля, возможно исполнение с вакуумным или пневматическим арретированием – М-022-03В и М-022-03П.

Могут применяться с блоком БЭП-2 (интерфейс RS-232), с компьютером (интерфейс USB) или с контроллером (RS-485).

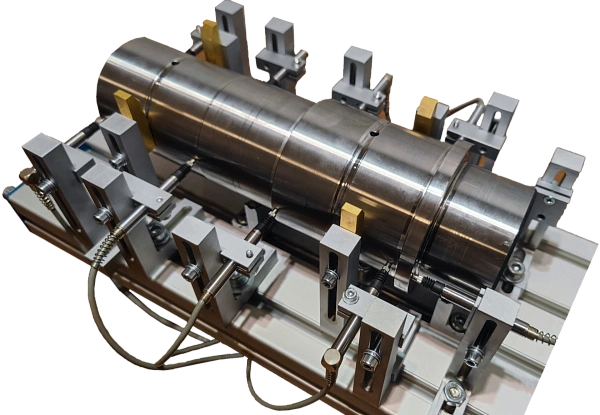

При многомерном контроле с использованием USB-интерфейса одновременно могут подключаться к компьютеру до 115 преобразователей.
