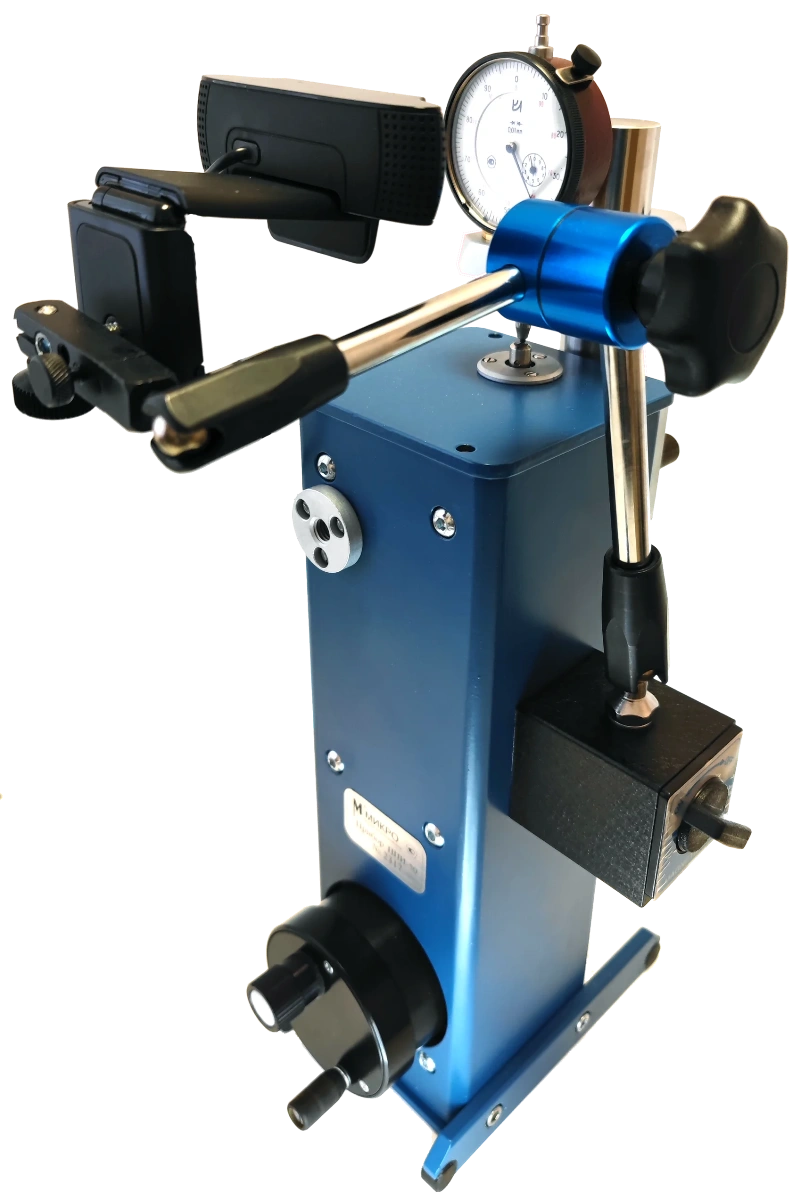

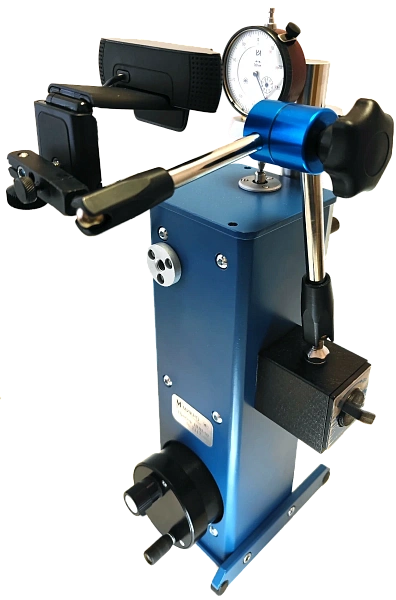

Приборы для поверки индикаторов ППИ-50
- Диапазон измерений от 0 до 50 мм
- Дискретность отсчета 0,1 мкм
- Пределы допускаемой абсолютной погрешности измерений на всем диапазоне ±3 мкм
- Пределы допускаемой абсолютной погрешности измерений на участке 1 мм ±2 мкм
- Пределы допускаемой абсолютной погрешности измерений на участке 0,1 мм ±0,2 мкм
- Вариация показаний не более 0,6 мкм
- Номер в ГРСИ: №80580-20
Производитель: ИМЦ «МИКРО»
Предназначен для поверки индикаторов часового типа с ценой деления 0,01 мм ИЧ-2, ИЧ-3, ИЧ-5, ИЧ-10, ИЧ-25, ИЧ-50, рычажно-зубчатых ИРБ с ценой деления 0,01 мм, нутромеров индикаторных с ценой деления 0,01 мм НИ6-10, НИ10-18, НИ18-50, НИ50-100, НИ100-160, НИ160-250.
Прибор представляет собой компьютеризированное место поверителя и состоит из компаратора с цифровой камерой, компьютера и оснастки для поверки. Цифровая видеокамера передает в увеличенном виде изображение шкалы поверяемого индикатора на монитор компьютера. Поверитель совмещает на мониторе стрелку индикатора с соответствующим штрихом шкалы согласно указаниям компьютера и вводит информацию в компьютер. По результатам поверки выводится на печать протокол поверки и кривая погрешности поверяемого индикатора.
Возможна модернизация приборов ППИ-50 выпускаемых ранее - до эталона 4 разряда (г.в. 2019-2020)*
* - окончательное решение о модернизации осуществляется после диагностики прибора.
Метрологические характеристики
| Диапазон измерений | от 0 до 50 мм |
| Дискретность отсчета | 0,1 мкм |
| Пределы допускаемой абсолютной погрешности измерений на всем диапазоне | ±3 мкм |
| Пределы допускаемой абсолютной погрешности измерений на участке 1 мм | ±2 мкм |
| Пределы допускаемой абсолютной погрешности измерений на участке 0,1 мм | ±0,2 мкм |
| Вариация показаний | не более 0,6 мкм |
