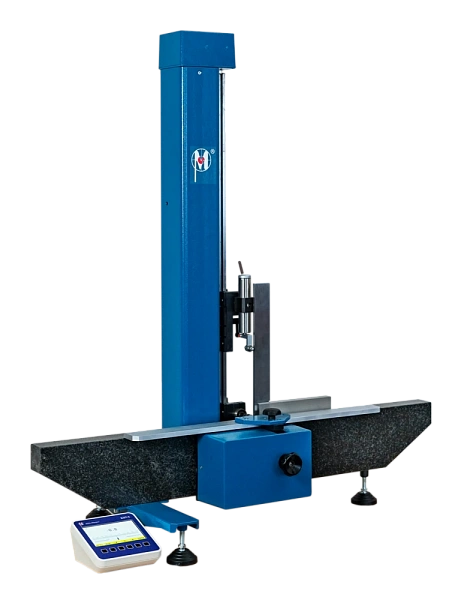

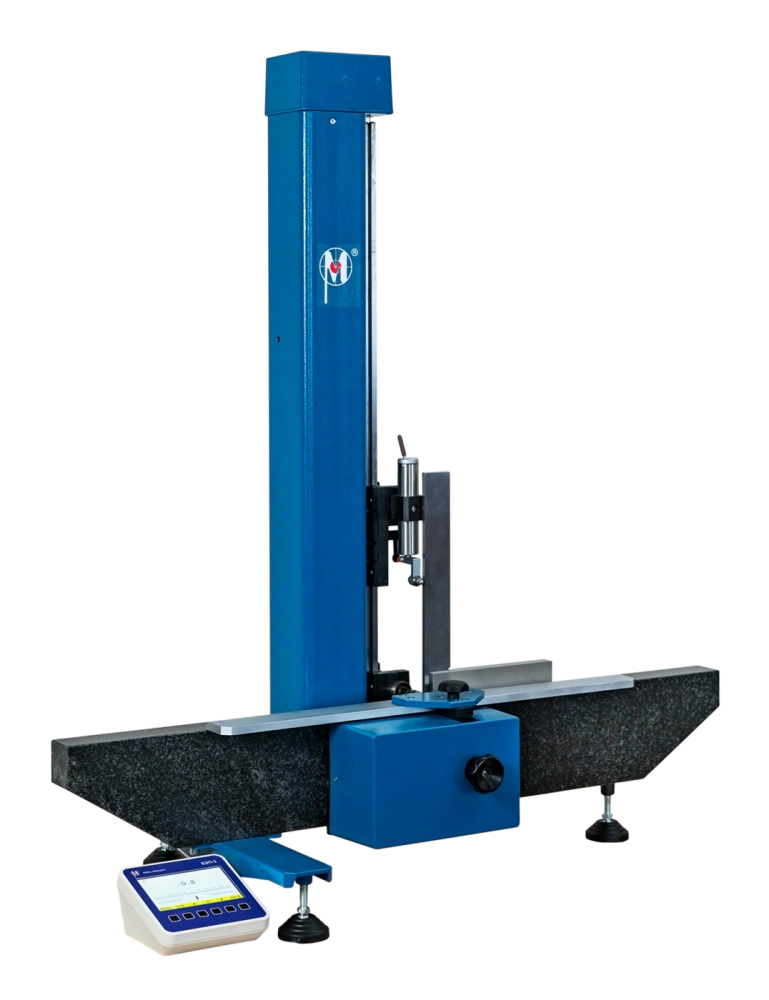

Приборы для поверки угольников ППУ-630
- Диапазон номинальных значений высот Н поверяемых угольников - 60-630 мм
- Дискретность отсчета - 0,1 мкм
- Диапазон показаний отсчетного устройства ±100 мкм
- Предел допускаемой погрешности ±0,5 мкм
- Номер в ГРСИ: 40353-09
Производитель: ИМЦ «МИКРО»
Прибор предназначен для поверки угольников типов УЛ, УЛП, УП, УШ классов точности 0,1,2 с высотой Н от 60 до 630 мм по параметру «отклонение от перпендикулярности измерительных поверхностей к опорным поверхностям угольников наружного и внутреннего углов».
Принцип измерения – индуктивный. Прибор имеет двухканальное цифровое отсчетное устройство. устройство. Измерительная поверхность выполнена из гранита, а измерительные наконечники из твердого сплава, что обуславливает высокую износостойкость.
В приборе не используется эталон прямого угла, а применяется метод перекладывания, при котором измеряемое отклонение поверяемого угла от 90° равно полуразности полученных на приборе показаний при измерении слева и справа в микрометрах согласно формулам:
где Х₁ – показание, получаемое при прикладывании угольника в направлении I;
Х₂ – показание, получаемое при прикладывании угольника в направлении II.
Благодаря возможностям цифрового отсчетного устройства на приборе не требуется выполнять никаких вычислений для определения отклонения от перпендикулярности.
Достаточно приложить угольник к упору слева в направлении I, обнулить показания отсчетного устройства. Приложить угольник к упору в направлении II. Полученное показание и является отклонением от прямого угла измерительной поверхности угольника к опорной. Отклонение со знаком “+” соответствует тупому углу, отклонение со знаком “-” – острому.
Метрологические характеристики
| Диапазон номинальных значений высот Н поверяемых угольников | 60-630 мм |
| Дискретность отсчета | 0,1 мкм |
| Диапазон показаний отсчетного устройства | ±100 мкм |
| Предел допускаемой погрешности | ±0,5 мкм |
Стандартная комплектация
В составе прибора поставляется измерительный мостик, с помощью которого можно измерить отклонение от параллельности наружной и внутренней опорных поверхностей угольников, что позволяет определить отклонение от перпендикулярности внутреннего угла угольника.
В комплект поставки прибора входит приспособление для поверки измерительного устройства самого прибора.
