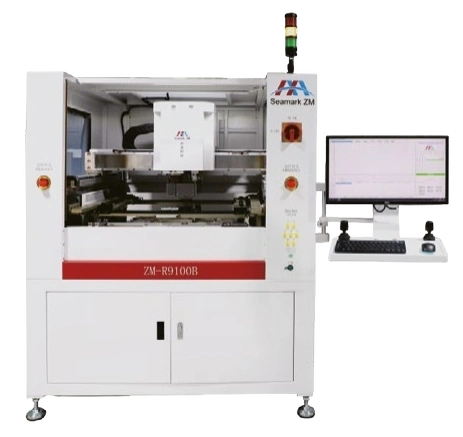

Крупная многофункциональная прецизионная интеллектуальная ремонтная станция R9100B

ZM-R9100B — это крупная многофункциональная прецизионная интеллектуальная ремонтная станция, предназначенная для автоматического ремонта различных компонентов поверхностного монтажа на различных печатных платах. В ней используется высокоточная визуальная камера и технология независимого температурного контроля для автоматического выравнивания с помощью системы технического зрения. Станция выполняет такие задачи, как извлечение компонентов, удаление припоя, нанесение паяльной пасты и установка компонентов. Кроме того, предусмотрена автоматическая очистка насадок для удаления припоя, автоматический сбор шлака припоя и режим непрерывной быстрой работы после установки крепежного приспособления. Устройство также поддерживает программную интеграцию с MES (опция), позволяя выполнять такие функции прослеживаемости, как анализ температурной кривой на основании отношения сигнал/шум.

Бесконтактное удаление припоя

Благодаря использованию высокоточных датчиков веса и газа высокого давления достигается бесконтактное ­удаление припоя, что сводит к минимуму риск повреждения BGA или истирания площадок в процессе распайки. Система также поддерживает быстрое создание траекторий удаления припоя без использования файлов Gerber.

Система визуализации CCD с большим полем и высоким разрешением

Оснащен 5-мегапиксельной верхней камерой и 12-мегапиксельной нижней камерой. Разрешение составляет 0,015 мм/пиксель при поле зрения 39 мм × 29 мм для верхней камеры и 0,015 мм/пиксель при поле зрения 49 мм × 37 мм для нижней камеры. В системе используются фирменное программное обеспечение и алгоритмы управления, обеспечивающие высокую точность выравнивания и высокую степень автоматизации. При одинаковых положениях печатной платы и компонентов требуется только первоначальное выравнивание; последующие ремонты можно выполнять одним щелчком мыши.

Четыре независимые платформы предварительного нагрева

Устройство оснащено четырьмя независимыми платформами предварительного нагрева и нагрева: верхняя платформа для удаления припоя, верхняя платформа для удаления припоя, нижняя платформа для нагрева и подвижная зона нагрева. Каждая платформа оснащена системой нагрева и контроля температуры, а все платформы для нагрева/предварительного нагрева и головки для удаления припоя используют замкнутый контур контроля температуры для стабильного и точного регулирования общей температуры.

Обеспечение безопасности

Строгие стандарты гарантируют производительность и безопасность операторов. В целях безопасности аппарат оснащен световой завесой, а каждый нагревательный модуль имеет индивидуальную дополнительную защиту. Модуль прижима оснащен датчиком веса, а все двери — концевыми выключателями. Сигналы тревоги подаются в случае перегрева, входа персонала в рабочую зону или выхода за допустимые диапазоны движения.
