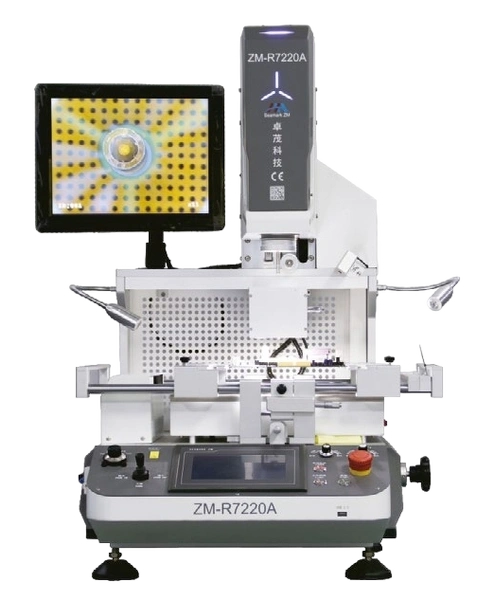

Ремонтное оборудование с оптическим выравниванием R7220A
- Электропитание 220 В пер. тока ±10%, 50–60 Гц
- Мощность 5,65 кВт (макс.). Верхний нагреватель 1,45 кВт. Нижний нагреватель 1,2 кВт. Предварительный ИК-нагреватель 2,7 Вт.
- Размеры печатной платы 412x370 мм (макс.); 6x6 мм (мин.)
- Размер кристалла BGA 60x60 мм (макс.); 2x2 мм (мин.)
- Размеры зоны ИК-нагрева 285x375 мм
Производитель: Seamark
Мониторинг температуры в реальном времени
Отображение температуры в реальном времени, с функцией автоматического анализа кривых.
Система оптического выравнивания
Цифровая визуализация высокой четкости с CCD (2 Мп), автоматическая система оптического масштабирования, ручная система контроля и лазерное выравнивание по красной точке.
Быстрое нагревание и охлаждение
Зона предварительного ИК-нагрева нагревается средневолновой керамической инфракрасной нагревательной пластиной. Предусмотрен многофункциональный подвижный держатель для крепления печатной платы и нижней опорной рамой BGA. Ламинарный встроенный вентилятор охлаждения.
Параметры изделия
| Модель № | R7220A |
|---|---|
| Электропитание | 220 В пер. тока ±10%, 50–60 Гц |
| Мощность | 5,65 кВт (макс.). Верхний нагреватель 1,45 кВт. Нижний нагреватель 1,2 кВт. Предварительный ИК-нагреватель 2,7 Вт. |
| Размеры печатной платы | 412x370 мм (макс.); 6x6 мм (мин.) |
| Размер кристалла BGA | 60x60 мм (макс.); 2x2 мм (мин.) |
| Размеры зоны ИК-нагрева | 285x375 мм |
| Датчик температуры | 1 шт. |
| Метод управления | 7-дюймовый сенсорный экран HD |
| Система управления | Автономная система управления нагревом V2 (с авторскими правами на программное обеспечение) |
| Система отображения | 15-дюймовый промышленный ЖК-дисплей (передний экран, 720P) |
| Система выравнивания | Цифровая система визуализации HD с разрешением 2 Мп, автоматическое оптическое масштабирование с лазерным индикатором красной точкой |
| Вакуумные присоски | Автоматически |
| Точность выравнивания | +0,02 мм |
| Контроль температуры | Термопара K-типа с замкнутым контуром управления и точностью до ±3 °C |
| Устройство подачи | Отсутствует |
| Позиционирование | V-образный паз с универсальным креплением |
| Габариты | Длина 685 x ширина 633 x высота 850 мм |
| Масса | 76 кг |
