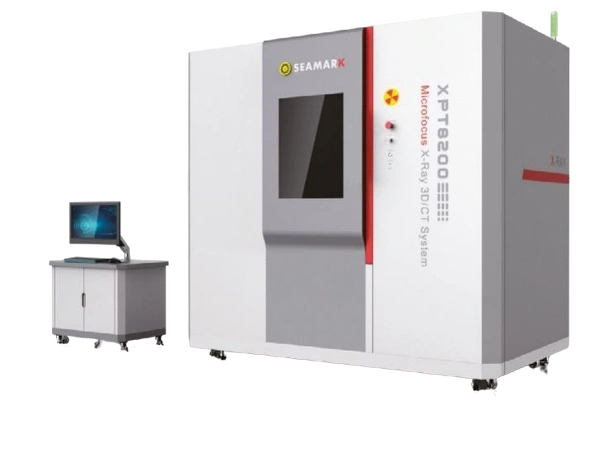

Рентгеновская 3D-флюороскопическая инспекционная система высокого разрешения XPT8200
XPT8200 — горизонтальная система компьютерной томографии высокого разрешения. Применена открытая конструкция рентгеновской трубки, а разрешающая способность при инспекции дефектов может достигать 1 мкм. Можно применять методы 3D и конусно-лучевой компьютерной томографии и подходит для инспекции качества, 3D-измерений и неразрушающего анализа. Оснащен высокоточными патронами и кулачками для инспекции образцов различных размеров и материалов.
Согласно результатам измерения сторонними агентствами, уровень рентгеновского излучения оборудования для рентгеновского контроля марки SEAMARK от компании Zhuomao Technology ниже требуемого национальными стандартами, в результате чего оборудование получило национальный сертификат радиационной безопасности.
Параметры изделия
| Модель № | XPT8200 | |
|---|---|---|
| Рентгеновская трубка | Тип рентгеновской трубки | Открытый микрофокусный прострельный рентгеновский источник |
| Диапазон напряжения трубки | 20–160 кВ/20–225 кВ (опция) | |
| Диапазон тока трубки | 0,01~1,0 мА/3,0 мА | |
| Максимальная мощность трубки | 64 Вт/320 Вт | |
| Максимальная целевая мощность | 10 Вт/280 Вт | |
| Минимальное расстояние до объекта (FOD) | 250 мкм/6,75 мм | |
| Размер пятна микрофокуса | <1 мкм/<6 мкм | |
| Минимальная разрешающая способность при инспекции дефектов | <500 нм /<4 мкм | |
| Плоскопанельный детектор | Тип плоскопанельного детектора | Плоскопанельный детектор из аморфного кремния (опция) |
| Пиксельная матрица | 1536 x 1536 | |
| Поле визуализации | 154 мм × 154 мм | |
| Разрешение | 5 пл/мм | |
| Частота кадров изображения (1x1) | 60 к/с | |
| Бит аналого-цифрового преобразования | 16 бит | |
| Параметры 3D/КТ (дополнительная функция) | Цикл сканирования КТ | 10 мин |
| Время реконструкции КТ | 60 с |
Технические характеристики
| Технические характеристики оборудования | Электропитание | 380 В пер. тока +10%, 50–60 Гц |
| Система управления | Графическая рабочая станция DELL Precision T7920 | |
| Габариты | Длина 3350 мм × ширина 1800 мм × высота 2500 мм | |
| Вес нетто | Прибл. 8350 кг |
