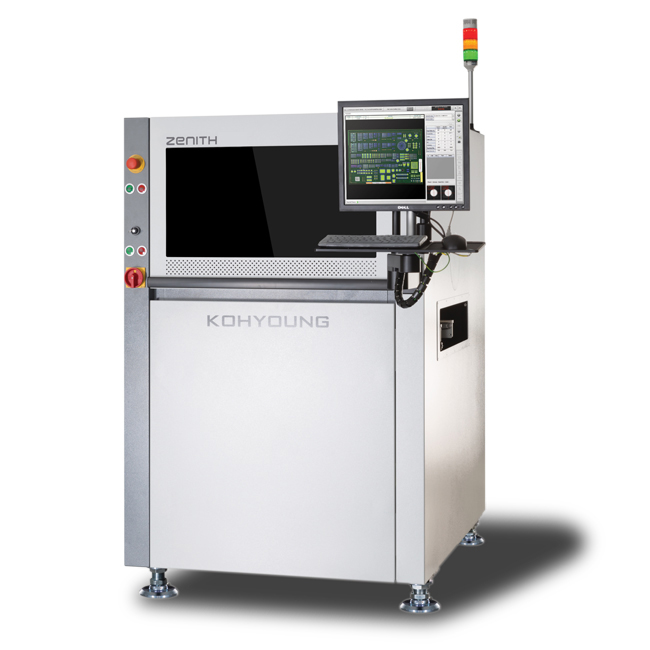

Система 3D автоматической оптической инспекции и измерения Zenith Alpha
- Быстрое программирование (инспекция проводится сразу, отладка не требуется).
- Измерение данных по высоте и объему (точное значение в цифрах в соответствии со стандартом IPC-A-610).
- Нечувствительна к затенению (можно проводить инспекцию высоких компонентов).
- Компенсация деформации ПП.
- Инспекция гибких ПП.
- Инспекция цветных ПП.
- Минимальное число ложных срабатываний (благодаря функции измерения).
- Высокая скорость инспекции.
Решение по оптимизации качества производства от KohYoung включает в себя обширный набор знаний, касающихся 3D AOI (Automated Optical
Inspection). KohYoung является лидером индустрии инспекционных технологий на базе измерений, что позволило компании сконцентрировать свой колоссальный опыт и представить мощный набор интеллектуальных решений K-Smart, которые повышают производительность процесса и сокращают время простоя линии.
При помощи построения 3D-изображения система АОИ предоставляет количественную оценку измерения любых параметров компонента и паяных соединений. Благодаря современным алгоритмам система устраняет появление ложных срабатываний, что делает ее незаменимым инструментом для процесса контроля произведенных модулей.
K-Smart дает преимущества производителям, методично собирая, анализируя и управляя данными в режиме реального времени, чтобы динамически формировать всестороннее представление вашего тех-процесса. В свою очередь, обмен данными систем KohYoung с другими установками в линии позволит оптимизировать производительность линии, что превратит производственный цех в умную фабрику.
Возможности:
-
Быстрое программирование (инспекция проводится сразу, отладка не требуется).
-
Измерение данных по высоте и объему (точное значение в цифрах в соответствии со стандартом IPC-A-610).
-
Нечувствительна к затенению (можно проводить инспекцию высоких компонентов).
-
Компенсация деформации ПП.
-
Инспекция гибких ПП.
-
Инспекция цветных ПП.
-
Минимальное число ложных срабатываний (благодаря функции измерения).
-
Высокая скорость инспекции.
- Обнаружение всех возможных дефектов.
Выявляемые дефекты:
-
Отсутствие компонента.
-
Смещение компонента.
-
Поворот компонента.
-
Полярность компонента.
-
Перевернутый компонент.
-
Компланарность корпуса.
-
Компланарность выводов.
-
Объем галтели.
-
Поднятые выводы.
-
Поднятый корпус.
-
Замыкания.
Дополнительные опции:
-
1D & 2D Ручной Barcode Reader;
-
1D & 2D Встроенный в линию Barcode Reader;
-
Станция удаленного программирования;
-
Программные решения на платформе KSMART;
-
Встроенная калибровочная мишень;
-
Инспекция посторонних материалов.
Общие технические характеристики
| Модель | ZENITH LITE | ZENITH ALPHA HS+ | ZENITH | ZENITH - DLP | ZENITH 2 |
| Проекционный блок | 4-канальный | 5-канальный | 8-канальный | 9-канальный | 8-канальный |
| Тип проекционного блока | Аналоговый (патент) |
4 аналоговых проекторов (патент) +1 DLP (программируемый) |
Аналоговый (патент) |
8 аналоговых проекторов (патент) + 1 DLP (программируемый) | 4 аналоговых проекторов (патент) +4 DLP (программируемый) |
| Боковые камеры | - | - | - | - | 4 шт. (опция) |
| Мин. объект инспекции |
01005 |
||||
| Точность по оси Z |
1 мкм |
||||
| Камера | 4 Мп | 8 Мп UHS / 12Мп UHS | 4 Мп / 8Мп UHS / 12Мп UHS | 8Мп UHS / 12Мп UHS | 12Мп UHS |
| Наличие подсветки | Инфракрасная/RGB/LED | ||||
| Скорость инспекции | 22,9 - 33,6 см2/с | 22,9 - 33,6 см2/с | 27,6 – 51,9 см2/с | 27,6 – 51,9 см2/с | 29,2 – 53,5 см2/с |
| Макс. размер платы | 510 × 510 мм (L) | 490 × 510 мм (L) | 510 × 510 мм (L) 810 × 610 мм (XL) | 510 × 510 мм (L) 700 × 690 мм (XL) | |
| Макс. вес платы | 5 кг | 8 кг | |||
| Габаритные размеры | 1000 × 1265 × 1627 мм (L) | 1350 × 1445 × 1627 мм (XL) | 1000×1530×1805 мм (L) | ||
| Поддерживаемые форматы файлов |
(Basic) PCB Gerber, Placement file, Mounter job file, FabMaster, FabMaster Pin, CAD file, (Optional) ODB++, Allegro, GenCAD, Mentor Neutral |
||||
| Вес установки | 600 кг (L) 850 кг (XL) | 850 кг (L) 900 кг (XL) | |||
|
Электропитание |
Питание: 220 - 240 В, 50 - 60 Гц, 1 фаза; Воздух – 0,45 (Мпа) | ||||
