Система автоматической оптической инспекции защитного покрытия серии Sonar
- Толщина печатной платы - 0,6–10 мм
- Транспортная высота - 900±20 мм
- Освещение - Многоканальная светодиодная лампа высокой яркости (включая УФ)
- Разрешение - 5M: 17,5 мкм
- Размер FOV - 35,8*35,8 мм
- Окружающая среда - Температура: 5–40 °C, относительная влажность: 25–80%
- Интерфейсы - SMEMA
Производитель: Jutze Intelligence Technology Co.,Ltd
Технология JUTZE Core
Установка JUTZE для автоматизированной оптической инспекции защитного покрытия оснащена специальной системой освещения для контроля трехслойного лака, которая может автоматически создавать область обнаружения лака различной формы в соответствии с параметрами яркости и цвета, заданными пользователем.
Ключевые особенности
- Область специальной формы можно быстро настраивать и редактировать;
- Простая и быстрая функция настройки параметров обнаружения;
- Функция определения толщины лака при 3D-моделировании;
- Функция высокоточной лазерной системы измерения толщины лака в режиме реального времени;
- Интерфейс ремонта может точно указывать местоположение и тип различных дефектов, помогая операторам быстро находить их и подтверждать их наличие.
Оборудование серии Sonar представлено следующими моделями:
- Sonar II
- Sonar-U II
- Sonar-Z II
- Sonar-D II

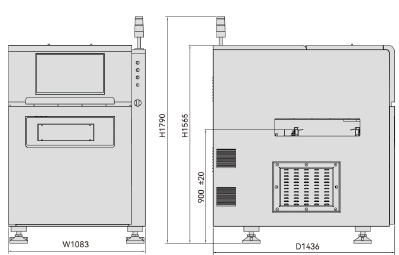

| Sonar II: (см. рисунок) |
Sonar-Z II: ширина 1200 мм X длина 1475 мм X высота 1800 мм

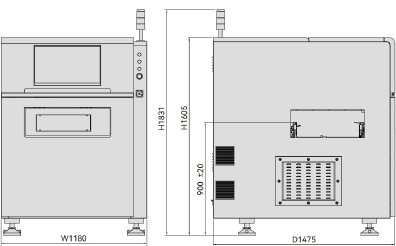

Sonar-U II: (см. рисунок) |
|
|
Технические характеристики
|
Модель |
Sonar II |
Sonar-U II |
Sonar-Z II |
Sonar-D II |
|||
|---|---|---|---|---|---|---|---|
|
Печатная плата |
Размеры печатной платы |
50 мм x 70 мм - 510 мм x 460 мм |
50 мм x 70 мм - 600 мм x 500 мм |
50 мм x 70 мм - 600 мм x 500 мм |
50 мм x 70 мм - 510 мм x 460 мм |
||
|
Зазор |
Вверху: 50 мм Внизу: 50 мм |
Вверху: 100 мм Внизу: 100 мм |
Вверху: 90–240 мм Внизу: 100 мм |
Вверху: 65 мм Внизу: 50 мм |
|||
|
Толщина печатной платы |
0,6–10 мм |
0,6–10 мм |
0,6–10 мм |
0,6–10 мм |
|||
|
Линия |
Транспортная высота |
900±20 мм |
900±20 мм |
900±20 мм |
900±20 мм |
||
|
Направление движения |
Слева направо, справа налево (в соответствии с требованиями заказчика) |
||||||
|
Размеры изделия, мм |
Ширина 1083 x длина 1436 x высота 1565 |
Ширина 1180 x длина 1475 x высота 1605 |
Ширина 1200 x длина 1475 x высота 1800 |
Ширина 1083 x длина 1555 x высота 1565 |
|||
|
Вес |
990 кг |
1030 кг |
1200 кг |
|
|||
|
Система машинного зрения |
CCD |
Цифровая камера 5M (опция цифровой камеры 12M) |
|||||
|
Освещение |
Многоканальная светодиодная лампа высокой яркости (включая УФ) |
||||||
|
Разрешение |
5M: 17,5 мкм |
||||||
|
Размер FOV (поле зрения) |
35,8*35,8 мм |
||||||
|
Компенсация коробления |
±3 мм |
||||||
|
Принципы инспекции |
Заданное пользователем определение источника лампы UV+RGB для 2D-инспекции |
||||||
|
Дополнительная возможность измерения толщины линейным лазером или спектральное конфокальное измерение толщины по оси Z или измерение толщины интерференционным светом по оси Z |
Дополнительная возможность измерения толщины линейным лазером |
||||||
|
Скорость инспекции |
3–5 FOV/с |
3–5 FOV/с |
1–2 FOV/с |
3–5 FOV/с |
|||
|

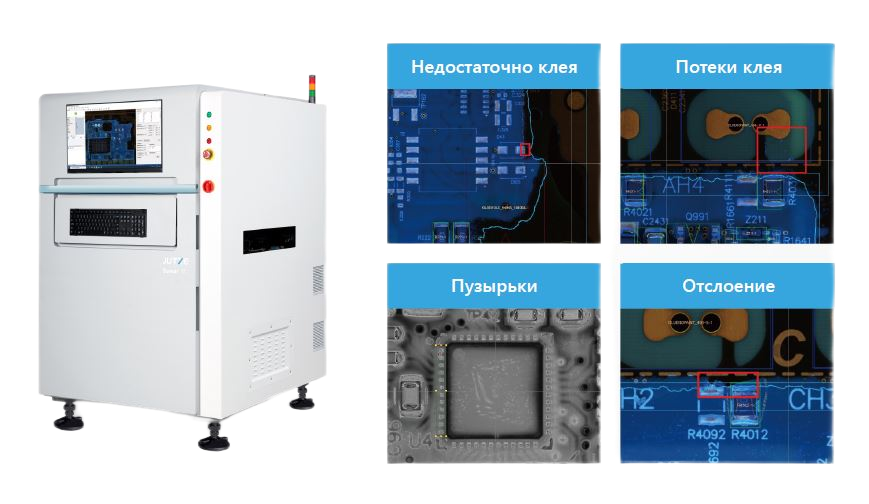

Обнаруживаемые при инспекции дефекты |
Недостаточно лака, разрывы лака, потеки лака, пузырьки, складки, отслоение, посторонние предметы и т. д. |
||||||
|
Требования к питанию |
220 В пер. тока, 50/60 Гц, 2,4 кВА |
220 В пер. тока, 50/60 Гц, 2,4 кВА |
220 В пер. тока, 50/60 Гц, 2,5 кВА |
||||
|
Требования к воздуху |
0,5 МПа |
||||||
|
Окружающая среда |
Температура: 5–40 °C, относительная влажность: 25–80% |
||||||
|
Интерфейсы |
SMEMA |
||||||
|
Режим привода |
Линейный двигатель |
||||||
