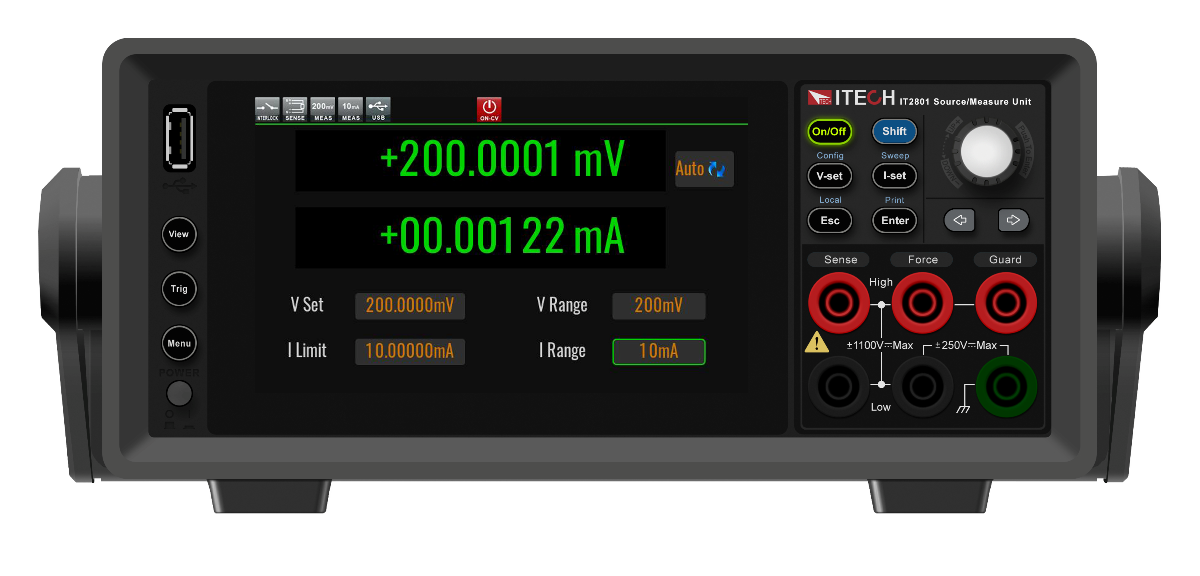

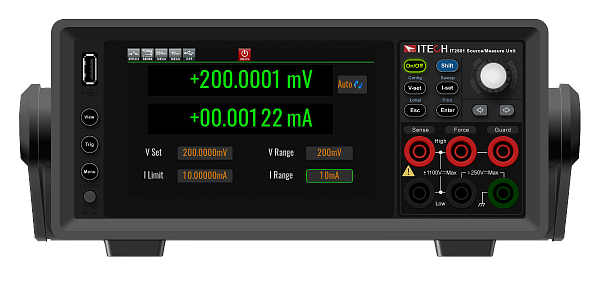

Это одноканальный источник-измеритель, сочетающий в себе функции прецизионного источника постоянного тока; цифрового мультиметра на 6 ½ разряда; имитатора батареи; электронной нагрузки и генератора импульсов, которые заключены в одном компактном полностью синхронизированном приборе.
Данный источник-измеритель поддерживает измерения по 2х и 4х- проводным схемам, а также работает в 4х - квадрантах диаграммы ток-напряжение.
Измерительные возможности:
-
1 канал;
-
Минимальное разрешение: 10 пА/100 нВ (для источника), 10 пА/100 нВ (для измерителя);
-
Максимальное выходное напряжение: 1000 В;
-
Максимальный выходной ток: 1 A;
-
Генератор сигналов произвольной формы и оцифровка сигналов с интервалом от 10 мс
Общие возможности:
-
Сочетание возможностей 4-квадрантного источника и измерителя тока и напряжения;
-
Цветной сенсорный экран поддерживает режимы график, осциллограф и запись;
-
Бесплатное прикладное программное обеспечение для управления прибором;
-
Высокая производительность и поддержка стандартного набор команд SCPI.
Технические характеристики
|
Выходные параметры |
Количество каналов |
1 |
|
|
Напряжение |
±200 В |
||
|
Ток |
±3 А/±10,5 A Имп |
||
|
Мощность |
±20 Вт |
||
|
Режим измерения |
DC и импульсный |
||
|
Разрешение источника |
100 нВ/10 фА |
||
|
Разрешение измерителя |
100 нВ/10 фА |
||
|
Сенсорный экран |
Да |
||
|
Функции |
Интерфейсы |
USB/LAN/GPIB/Оптика для многоканальных измерений |
|
|
Развертка |
Линейная, Логарифмическая, Линейная имп, Логарифм имп, Список（99 999 точек） |
||
|
Годен/ не годен |
Да |
||
|
Имитатор батареи |
Да |
||
|
Мин.длит. Имп |
100 мкс |
||
|
Память |
1,000,000 точек |
||
|
Частота дискретизации |
10 мкс |
||
|
Режимы отображения |
График, Осциллограф, Запись |
||
|
Режим источника |
|||
|
|
Разрешение |
Точность |
|
|
Напряжение |
±200 мВ |
100 нВ |
± 0.015%+300 мкВ |
|
±2 В |
1 мкВ |
± 0.015%+300 мкВ |
|
|
±20 В |
10 мкВ |
± 0.015%+1 мВ |
|
|
±200 В |
100 мкВ |
± 0.015%+10 мВ |
|
|
Ток |
±10 нА |
10 фА |
± 0.1%+50 пА |
|
±100 нА |
100 фА |
± 0.06%+100 пА |
|
|
±1 мкА |
1 пА |
± 0.025%+300 пА |
|
|
±10 мкА |
10 пА |
± 0.025%+700 пА |
|
|
±100 мкА |
100 пА |
± 0.02%+6 нА |
|
|
±1 мА |
1 нА |
± 0.02%+60 нА |
|
|
±10 мА |
10 нА |
± 0.02%+600 нА |
|
|
±100 мА |
100 нА |
± 0.02%+6 мкА |
|
|
±1A |
1 мкА |
± 0.05%+500 мкА |
|
|
±3 A |
10 мкА |
± 0.05%+1.5 мА |
|
|
±10 A |
10 мкА |
± 0.4%+25 мА |
|
|
Режим измерителя |
|||
|
|
Разрешение |
Точность |
|
|
Напряжение |
±200 мВ |
100 нВ |
± 0.015%+300 мкВ |
|
±2V |
1 мкВ |
± 0.015%+300 мкВ |
|
|
±20V |
10 мкВ |
± 0.015%+1 мВ |
|
|
±200V |
100 мкВ |
± 0.015%+10 мВ |
|
|
Ток |
±10 нА |
10 фА |
± 0.1%+50 пА |
|
±100 нА |
100 фА |
± 0.06%+100 пА |
|
|
±1 мкА |
1 пА |
± 0.025%+300 пА |
|
|
±10 мкА |
10 пА |
± 0.025%+700 пА |
|
|
±100 мкА |
100 пА |
± 0.02%+6 нА |
|
|
±1 мА |
1 нА |
± 0.02%+60 нА |
|
|
±10 мА |
10 нА |
± 0.02%+600 нА |
|
|
±100 мА |
100 нА |
± 0.02%+6 мкА |
|
|
±1A |
1 мкА |
± 0.05%+500 мкА |
|
|
±3 A |
10 мкА |
± 0.05%+1.5 мА |
|
|
±10 A |
10 мкА |
± 0.4%+25 мА |
|
