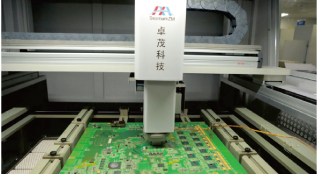

Станция для точного ремонта крупных изделий R8000D
- Электропитание - 380 В ПЕР. ТОКА +10%, 50–60 ГЦ
- Общая мощность - 33,8 кВт макс.
- Мощность нагрева - Верхняя зона нагрева 2 кВт. Нижняя зона нагрева 2 кВт. Зона ИК-нагрева 28 кВт. Мощность остальных устройств 1,8 кВт.
- Система управления - Промышленный ПК + сервосистема управления движением
- Точность выравнивания - ±0,025 мм (оси X, Y)
- Габариты - Длина 1671 × ширина 1771 × высота 1928 мм
- Масса - 929 кг
Производитель: Seamark
R8000D — это сверхбольшая высококлассная станция для прецизионного ремонта с оптическим выравниванием которая подходит для ремонта материнских плат серверов 5G и крупных сменных материнских плат.
Особенности
- Весь аппарат полностью защищен от электростатического разряда и соответствует стандартам защиты от электростатического разряда.
- Проектирование с учетом требований безопасности всего аппарата соответствует требованиям стандартов безопасности GB / T15706-2012 и GB/T19671.
- Зоны нагрева контролируются отдельно, а рабочую температуру можно рассчитать в соответствии с требованиями, эффективно предотвращая деформацию PCBA, вызванную неравномерной температурой. Нагревательные устройства оснащены двойной защитой, предотвращая повреждение ремонтируемых изделий, вызванное выходом температуры из-под контроля.
- Благодаря полочной конструкции столик можно выдвигать, что удобно для извлечения и размещения ремонтируемой подложки.
- Использование собственной инновационной технологии выравнивания по изображению позволяет эффективно решить проблему визуального определения размеров при размещении крупногабаритных предметов.
- Самостоятельно разработанная многофункциональная система управления с «защитой от дурака» проста в эксплуатации и ее можно подключить к системам MES/SAP.
- Предусмотрена мощная система бесшумного дымоудаления, благодаря чему летучие газы флюса, образующиеся при ремонте PCBA, можно своевременно удалять и утилизировать.
Параметры изделия
| Модель № | R8000D |
|---|---|
| Электропитание | 380 В ПЕР. ТОКА +10%, 50–60 ГЦ |
| Общая мощность | 33,8 кВт макс. |
| Мощность нагрева | Верхняя зона нагрева 2 кВт. Нижняя зона нагрева 2 кВт. Зона ИК-нагрева 28 кВт. Мощность остальных устройств 1,8 кВт. |
| Система управления | Промышленный ПК + сервосистема управления движением |
| Точность выравнивания | ±0,025 мм (оси X, Y) |
| Контроль температуры | Термопара K-типа с замкнутым контуром управления и точностью до ±1 °C |
| Метод нагрева | Нагрев сверху + нагрев снизу + подвижный ИК-нагрев |
| Внешний датчик температуры | 6 шт. |
| Позиционирование | L-образный паз с универсальным креплением (фигурное крепление может быть изготовлено на заказ) |
| Размеры печатной платы | 850x660 мм (макс.); 50x50 мм (мин.) |
| Контроль температуры | Полный замкнутый контур управления, превышение / колебание температуры не более 5 °C, возможность автоматического контроля нагревания. |
| Охлаждение | Воздушное охлаждение |
| Скорость охлаждения | Быстрое охлаждение, скорость охлаждения одной платы с 200 до 100 °C составляет 0,8–1 °C/с |
| Прилагаемое усилие при монтаже | <5 Н |
| Габариты | Длина 1671 × ширина 1771 × высота 1928 мм |
| Масса | 929 кг |
