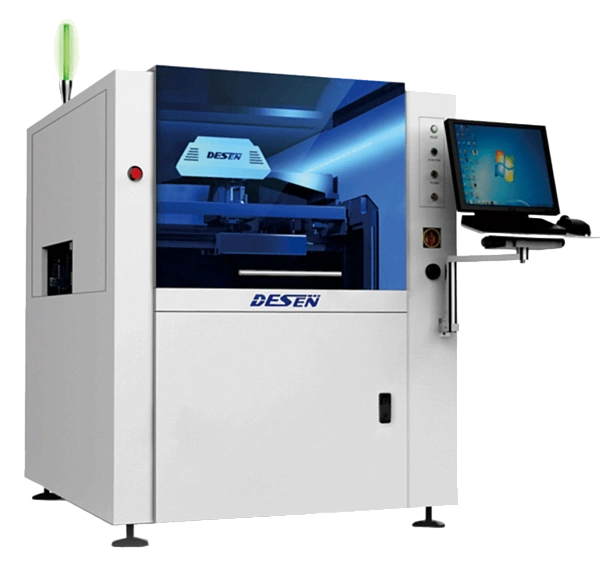

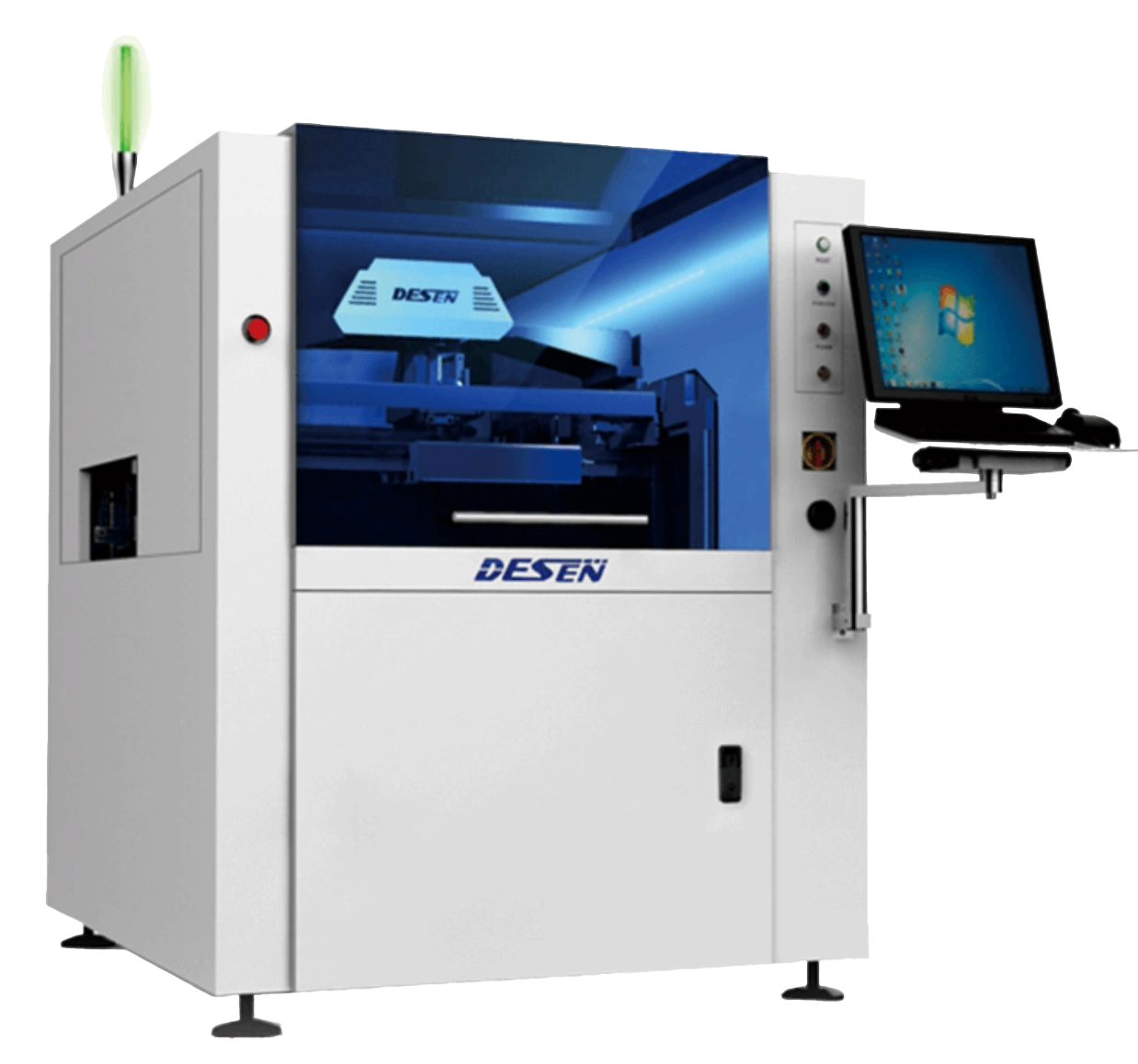

Трафаретный принтер Desen серии DGH
- Классическая подъемная платформа по оси Z
- Интегрированная сварная рама
- Автоматическая интеллектуальная система очистки трафарета
- Регулируемый размер рамы трафарета
- Время цикла печати 7 с
- Автоматическое позиционирование трафарета
- Автоматическая калибровка платформы
Производитель: Desen
- Классическая подъемная платформа по оси Z
- Интегрированная сварная рама
- Автоматическая интеллектуальная система очистки трафарета
- Регулируемый размер рамы трафарета
- Время цикла печати 7 с
- Автоматическое позиционирование трафарета
- Автоматическая калибровка платформы
Технические характеристики
| Модель | DGH | DGHP | |
|---|---|---|---|
| Точность | Точность | ±18 mm@6s, CPK ≥ 2.0 | ±18mm@6s, CPK ≥ 2.0 |
| Повторяемость | ±8mm@6s, CPK ≥ 2.0 | ±10mm@6s, CPK ≥ 2.0 | |
| Скорость | 7 секунд | ||
| Рамка для трафарета | Размер | 470 мм x 370 мм - 737 мм x 737 мм | |
| Тип крепления | пневмоцилиндр | ||
| Платформа | Диапазон регулировки платформы | X: ±6mm Y: ±6mm | |
| Угол регулировки платформы | Z: ±2° | ||
| Печатная плата | Размер печатной платы | Мин. 50 × 50 мм Макс. 400 × 340 мм Опция 460х340 мм | Мин. 50 × 50 мм Макс. 510 × 510 мм Опция 610x510 мм |
| Толщина печатной платы | 0,4 мм-6 мм | ||
| Вес печатной платы | £4 кг | ||
| Конвейер | Направление | L-R,L-L,R-L,R-R | |
| Скорость | 1500 мм/с (Макс.) | ||
| Высота | 900±40mm | 900±20mm | |
| Отделение трафарета | Метод | Подъем ракеля до или после отделения | |
| Скорость | 0,1-20 мм/сек | ||
| Расстояние | 0-30мм | ||
| Подключение | Напряжение | 220 Вольт +/- 10%. Однофазное питание 50/60 Гц. | |
| Мощность | 2,5 кВт | 3 кВт | |
| Сжатый воздух | 4,5-6 кгс/см² | ||
| Расход воздуха | 0,5 мл/с | ||
| Безопасность | Сопротивление изоляции | 1KV / 3M W | |
| Сопротивление заземления | £0,1W | ||
| Рабочий шум | £87 дБ | ||
| Габариты | 1165*1390*1515 мм | 1220*1430*1550 мм | |
