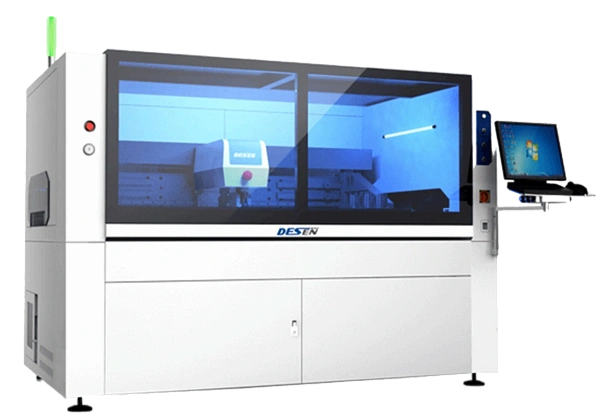

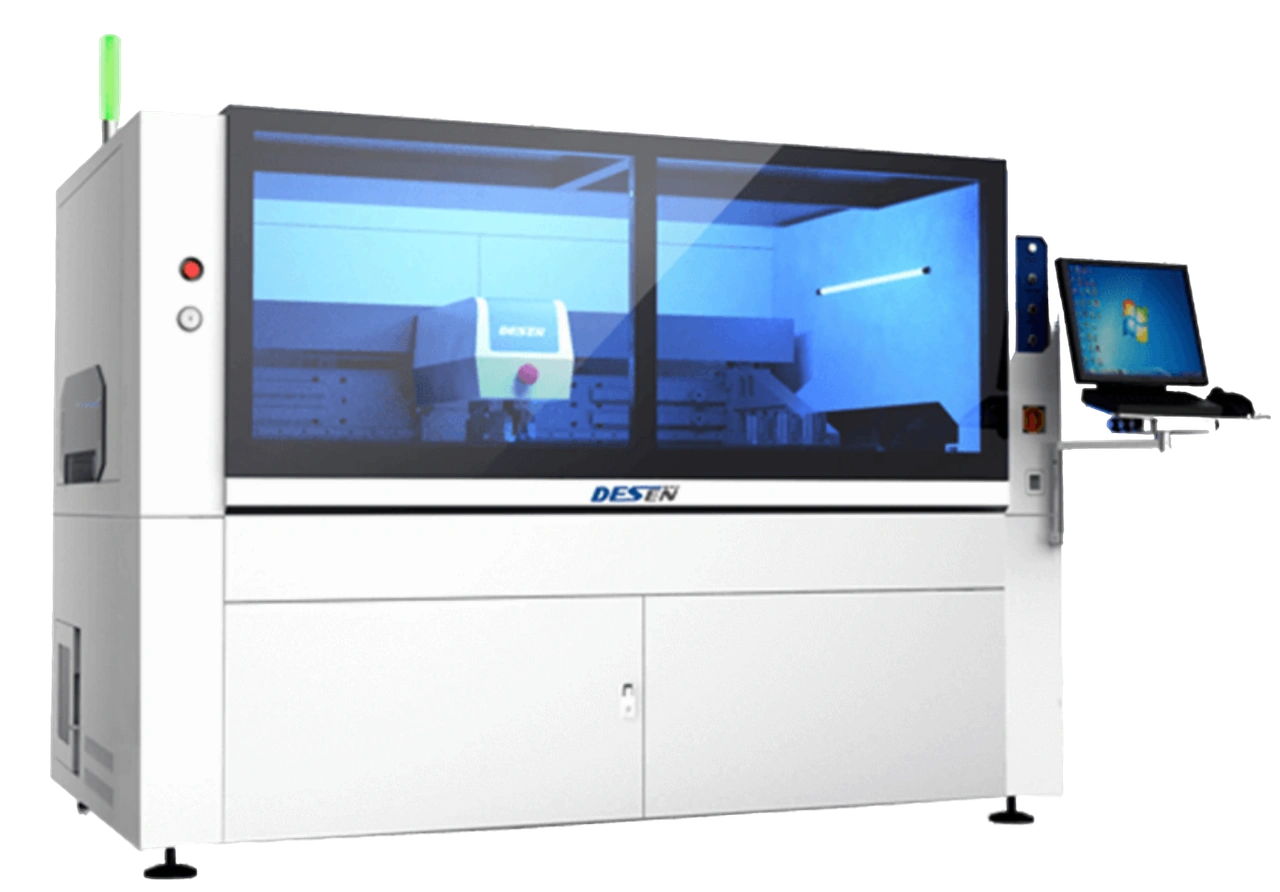

Трафаретный принтер Desen серии DGL
- Интегрированная сварная рама
- Система автоматической калибровки платформы
- Гибкая система бокового зажима
- Автоматическая система многократной очистки трафарета
- Применение в сферах 5G, новых источников энергии, аккумуляторных батарей и новых дисплеев
- Размер печати: 80*50 мм - 2000*510 мм
Производитель: Desen
- Интегрированная сварная рама
- Система автоматической калибровки платформы
- Гибкая система бокового зажима
- Автоматическая система многократной очистки трафарета
- Применение в сферах 5G, новых источников энергии, аккумуляторных батарей и новых дисплеев
- Размер печати: 80*50 мм - 2000*510 мм
Технические характеристики
| Модель | DGL-E | DGL-S | |
|---|---|---|---|
| Точность | Точность | ±25 mm@6s, CPK ≥ 2.0 | ±30 mm@6s, CPK ≥ 2.0 |
| Повторяемость | ±10mm@6s, CPK ≥ 2.0 | ±15mm@6s, CPK ≥ 2.0 | |
| Скорость | 15 секунд | 17 секунд | |
| Рамка для трафарета | Размер | 737 мм x 737 мм - 1200 мм x 900 мм | 737 мм x 300 мм - 2300 мм x 737 мм |
| Тип крепления | пневмоцилиндр | ||
| Платформа | Диапазон регулировки платформы | X: ±6mm Y: ±6mm | |
| Угол регулировки платформы | Z: ±2° | ||
| Печатная плата | Размер печатной платы | Мин. 100 × 80 мм Макс. 850 × 610 мм | Мин. 80 × 50 мм Макс. 510 × 510 мм |
| Толщина печатной платы | 0,4 мм-6 мм | ||
| Вес печатной платы | £4 кг | ||
| Конвейер | Направление | L-R,L-L,R-L,R-R | |
| Скорость | 100-1500 мм/с | ||
| Высота | 900±40mm | 900±40mm | |
| Отделение трафарета | Метод | Подъем ракеля до или после отделения | |
| Скорость | 0,1-20 мм/сек | ||
| Расстояние | 0-30 мм | ||
| Подключение | Напряжение | 220 Вольт +/- 10%. Однофазное питание 50/60 Гц. | |
| Мощность | 3 кВт | 3 кВт | |
| Сжатый воздух | 4,5-6 кгс/см² | ||
| Расход воздуха | 0,5 мл/с | ||
| Безопасность | Сопротивление изоляции | 1KV / 3M W | |
| Сопротивление заземления | £0,1W | ||
| Рабочий шум | £87 дБ | ||
| Габариты | 1710*1750*1550 мм | 3100*1405*1565 мм | |
