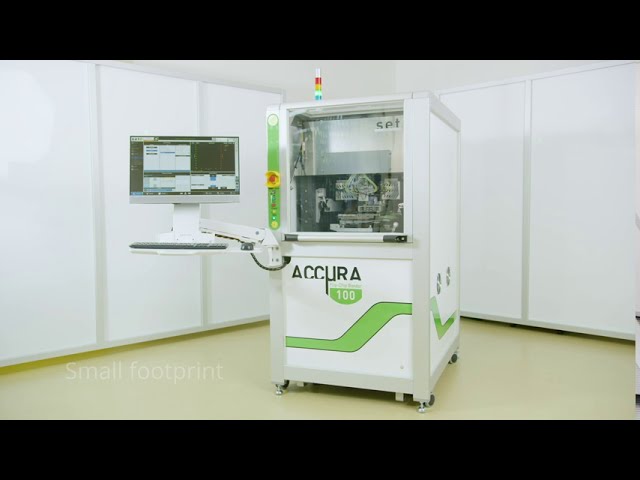

Установка монтажа кристаллов Accura 100

Установка Accura 100 – это полуавтоматическая установка монтажа кристаллов, которая является универсальной платформой для производства различных микросборок, где требуется точность монтажа post-bond ±0.5 мкм (точность совмещения +/-0.1мкм). Загрузка и выгрузка образцов осуществляются оператором вручную, а сам процесс совмещения и монтажа компонентов в ручном или автоматическом режиме по заданной программе-рецепту при помощи машинного зрения. Установка Accura 100 воплощает высокоточный монтаж кристаллов, гибкость конструкции и легкость управления для производства микросборок с 3D интеграцией.

Области применения

• Монтаж кристаллов методом Flip-chip.
• 3D Микросборки (chip-to-chip, chip-to-substrate).
• МЭМС, НЭМС.
• Монтаж кристалла на клей или припой (face-up die bonding).

Особенности

• Ручной или автоматический режим монтажа кристаллов.
• Встроенное гранитное основание обеспечивает минимум вибраций.
• Точность монтажа ± 0.5 мкм (post-bond accuracy).
• Точность совмещения между кристаллом и подложкой ±0.1 мкм (alignment accuracy).
• Монтажная голова и рабочий стол оснащены моторизованным приводом.
• Автоматическая смена инструмента для работы с кристаллами разного размера.
• Простой и удобный интерфейс управления с сенсорным дисплеем.
• Компактные размеры и минимум рабочего пространства для эксплуатации.
• Высокая точность и воспроизводимость результатов монтажа за счет цифрового контроля технологических параметров (усилие, температура, и др.).

Технические характеристики
