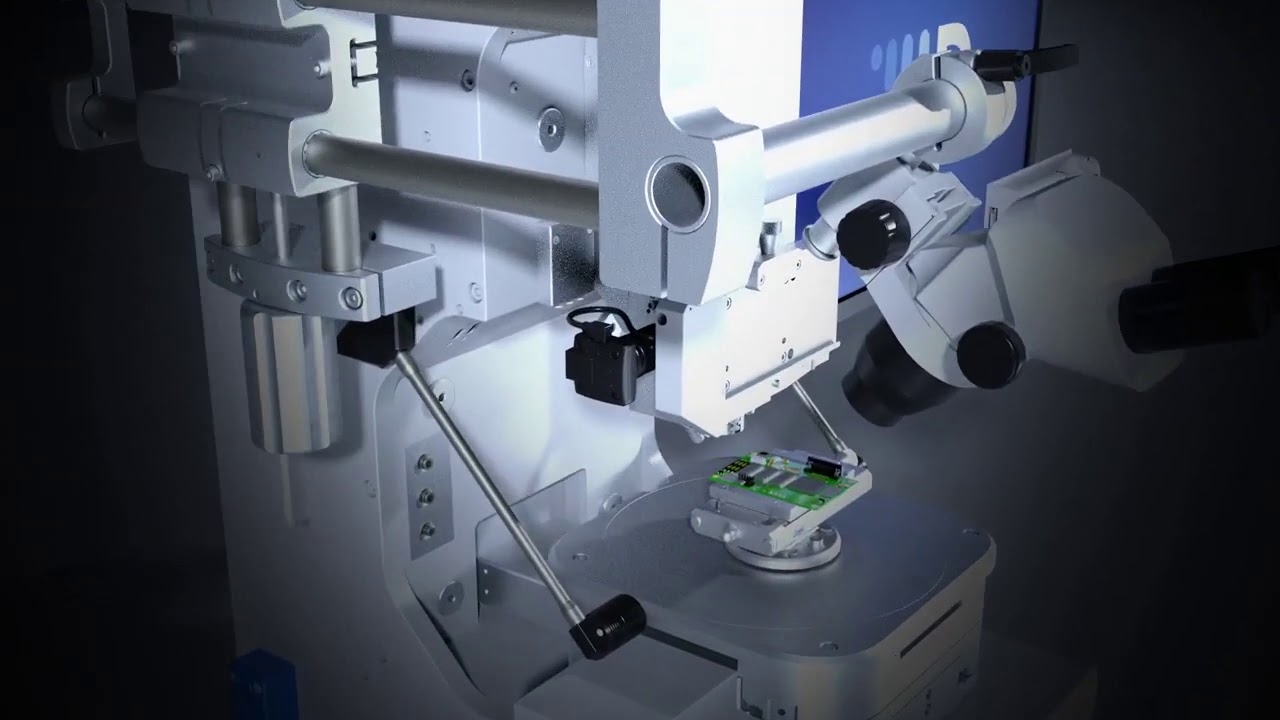

Установка тестирования материалов Dage Prospector

Установка Dage Prospector™ – это совершенно новое решение в линейке установок тестирования Nordson Dage, ориентированное на специализированные тесты (сдвиг, сжатие, изгиб, кручение, отслаивание, адгезия пленок и др.) в условиях разработки и исследования свойств новых материалов или производства изделий электроники. Установка Prospector™ имеет пять уникальных режимов тестирования:

• электрический: возможно подключение внешних контрольно-измерительных приборов к тестируемому образцу, с последующим считыванием электрических сигналов во время теста (особенно актуально для тестирования USB, HDMI, Ethernet коннекторов);
• термический: динамический нагрев (25 - 400˚C) или охлаждение (-55˚С…+155˚С) образца, с возможностью механического воздействия на образец;
• механический: циклические или динамические усилия в различных направлениях с контролем усилия или смещения по осям X-Y-Z;
• акустический: измерение звуковых колебаний, исходящих при тестировании образца;
• оптический: встроенная оптика высокого разрешения для оптической инспекции образца на разных увеличениях или записи фото, видео.

В зависимости от конфигурации, данные режимы можно использовать в комбинации для определения параметров различных образцов, исключая необходимость приобретения нескольких установок. Сбор и анализ данных осуществляется при помощи программного обеспечении Paragon™ Materials.

Область применения

• Контроль прочности, упругости, и долговечности материалов.
• Контроль адгезии тонких пленок (scratch test), красок и других покрытий
• Термомеханические испытания (-55˚С…+155˚С или 25 - 400˚C)
• Производство печатных плат (PCB).
• Испытания изделий гибкой электроники
• Акустические испытания
• Медицина (контроль прочности стентов)
• Автомобилестроение, аэрокосмическая отрасль

Особенности

• Новое многокоординатное крепление микроскопа.
• Моторизованный привод по осям X-Y-Z, с увеличенным ходом по Z до 200мм.
• Встроенная система оптики высокого разрешения.
• Встроенный цветной сенсорный LCD-дисплей 7".
• Высокая точность и воспроизводимость результатов тестирования.
• Запатентованная технология воздушного подшипника обеспечивает свободное от трения позиционирование инструмента и предотвращает неконтролируемое перемещение инструмента при испытаниях на сдвиг.
• Удобная конструкция установки, выполненная в соответствии с международными стандартами SEMI S8, позволяет уменьшить напряженность и усталость оператора.
• Быстрая смена инструмента и типов испытаний.
• Мощное программное обеспечение удовлетворит потребности самых требовательных пользователей.
• Возможность работы с образцами стандартной (цилиндры, стержни, кубы и др.) и нестандартной формы.

Технические характеристики
