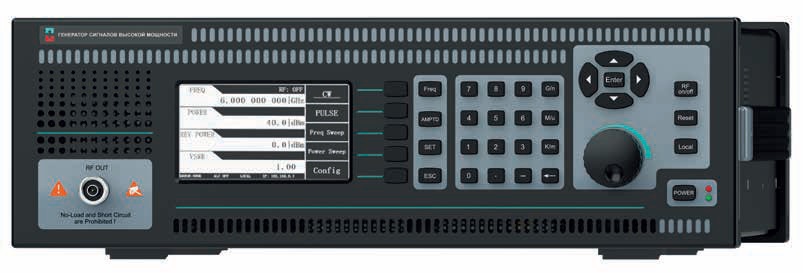

ВЧ и СВЧ генераторы высокой мощности серии ГСВМ
- Частотный диапазон от 4 кГц до 0.5/6/18/40 ГГц
- Максимальная выходная мощность до 200 Вт
- Динамический диапазон от -40 до 40/53 дБм
- Старение опорного генератора 5×10-7 в год
- Фазовые шумы на 400 МГц отстройка 10 кГц: -125 дБн
- Гармоники -40/-15 дБн
- Виды сигналов: CW, импульсная модуляция, свипирование
- Управление по LAN, USB, RS-232
Генераторы ГСВМ позволяют формировать сигналы высокой мощности для тестирования отдельных компонентов сложных устройств и систем.
Генераторы могут работать как в непрерывном режиме, так и в режиме с импульсной модуляцией с минимальной длительностью импульса до 100 нс. Генераторы ГСВМ могут применяться для тестирования высокомощных приемников в связи, радиолокации, спутниковых системах, телевидении и радиовещании, научных исследовательских установках.
Технические характеристики
| Параметр/Артикул | ГСВМ4К400М | ГСВМ380М6Г | ГСВМ380М18Г | ГСВМ380М40Г | |
|---|---|---|---|---|---|
| Частотный диапазон | 4 кГц - 400 МГц | 380 МГц - 6000 МГц | 380 МГц - 18 ГГц | 380 МГц - 40 ГГц | |
| Выходная мощность | -60~+50 дБм | -60~+40 дБм | -60~+40 дБм | -60~+40 дБм | |
| Разрешение по мощности | 0.01 дБ | 0.01 дБ | 0.01 дБ | 0.01 дБ | |
| Погрешность по мощности | ±0.5 дБ | ±0.5 дБ | ±0.5 дБ | ±0.5 дБ | |
| Гармоники | ≤ -20 дБн | ≤ -40 дБн | ≤ -40 дБн | ≤ -40 дБн | |
| Побочные излучения | ≤ -55 дБн | ≤ -55 дБн | ≤ -55 дБн | ≤ -55 дБн | |
| Разрешение по частоте | 1 Гц | 1 Гц | 1 Гц | 1 Гц | |
| Время переключения по частоте | ≤10 мс (тип.) | ≤10 мс (тип.) | ≤10 мс (тип.) | ≤10 мс (тип.) | |
| Скорость старения внутреннего генератора опорной частоты | 5×10-7/1 год | 5×10-7/1 год | 5×10-7/1 год | 5×10-7/1 год | |
| Фазовый шум дБн/Гц, отстройка 10кГц | 400 МГц | -125 | -125 | -125 | -125 |
| 6 ГГц |
|
-120 | -120 | -120 | |
| 10 ГГц |
|
|
-115 | -115 | |
| 18 ГГц |
|
|
-110 | -110 | |
| 40 ГГц |
|
|
|
-105 | |
| Интерфейсы | LAN/USB | LAN/USB | LAN/USB | LAN/USB | |
| ВЧ разъем | N | N | N | 2.92 мм | |
| Вход/выход опорного генератора | 10 МГц | 10 МГц | 10 МГц | 10 МГц | |
| Импульсная модуляция | Длительность импульса | 100 нс - 999 мс | 1 мкс - 999 мс | 100 нс - 999 мс | 100 нс - 999 мс |
| Коэффициент заполнения | 1-99% | 1-99% | 1-99% | 1-99% | |
| Подавление в паузе | >50 дБ | >50 дБ | >50 дБ | >50 дБ | |
| Режимы работы | Непрерывный, свипирование по частоте, свипирование по мощности, импульсный | ||||
