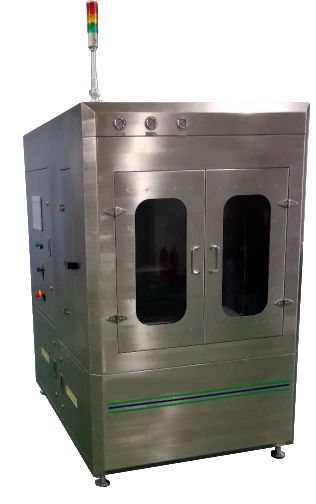

Вертикальная система отмывки трафаретов и сборок печатных плат VSP-870
- Максимальный размер трафарета: 800 мм (Д) X 750 мм (Ш) X 40 мм (В)
- Процесс отмывки: отмывка струей жидкости под высоким давлением - нанесение химического средства - промывка деионизированной водой - сушка горячим воздухом.
- Давление чистящей жидкости можно регулировать.
- Мониторинг удельного сопротивления промывочной деионизированной воды в режиме реального времени.
- Мониторинг срока службы фильтра.
- Производительность: 8-15 мин/шт.
- Управление с помощью ПЛК и сенсорного экрана с интерфейсом полностью на английском.
Производитель: 1ClickSMT
VSP-870 использует жидкость на водной основе для очистки трафаретов, сборок печатных плат, ракелей. Оборудование может осуществлять автоматическую очистку, ополаскивание и сушку в соответствии с заданной программой.
Преимущества модели VSP-870
- Вся система изготовлена из нержавеющей стали 304, которая обладает привлекательным внешним видом и высокой прочностью.
- Оборудование использует жидкость на водной основе с подачей струей высокого давления для очистки трафаретов, сборок печатных плат, ракелей.
- Две ванны с жидкостью с подогревом, сушка горячим воздухом, автоматическая очистка, промывка и сушка в соответствии с заданной программой.
- Большой размер очищаемых изделий: 800 мм (Д) × 750 мм (Ш) × 40 мм (В). При необходимости возможна настройка под особые размеры изделия.
- Быстро устанавливаемые форсунки удобна для обслуживания.
- Давление при очистке регулируется для удовлетворения различных требований к очистке.
- Мониторинг удельного сопротивления промывочной деионизированной воды в режиме реального времени для обеспечения качества очистки.
- Мониторинг срока службы фильтра в режиме реального времени и уведомление оператора о необходимости замены фильтра.
- Автоматический подсчет времени очистки.
- Управление с помощью ПЛК и сенсорного экрана с интерфейсом полностью на английском. Система проста в эксплуатации.
- Защита двигателя от перегрузки, защита от перегрева для предотвращения повреждения системы.

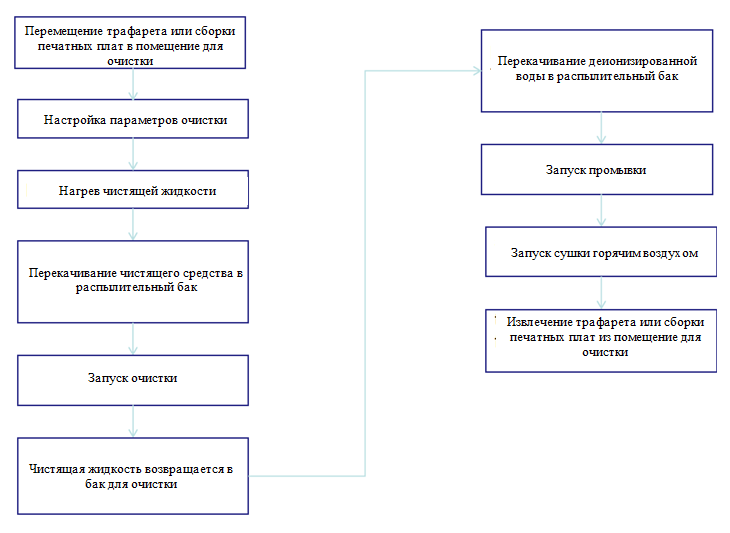

Процесс отмывки
Процесс отмывки: отмывка струей жидкости под высоким давлением - нанесение химического средства - промывка деионизированной водой - сушка горячим воздухом.

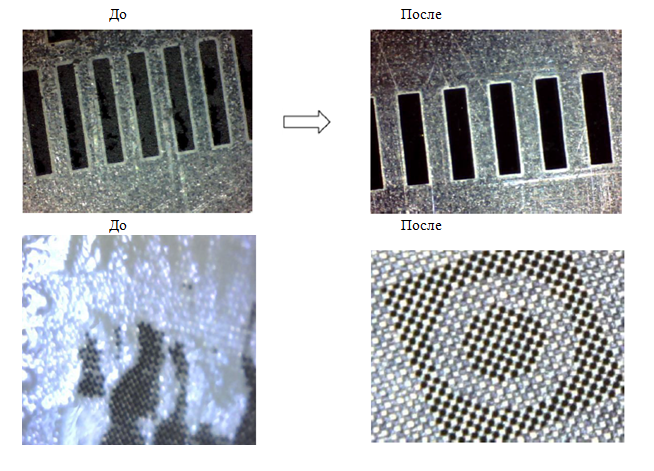

Результаты применения
Технические характеристики
| Максимальный размер изделия | Макс. 800 мм (Д) × 750 мм (Ш) × 40 мм (В) |
| Вместимость ванны для очистки | Макс. 50 л |
| Метод отмывки | Струя жидкости под высоким давлением |
| Метод сушки | Горячий воздух |
| Фильтрация чистящей жидкости | Фильтр 0,22 мкм |
| Время отмывки | Приблизительное время на очистку: паяльная паста — 8–10 минут, красный клей — 15 минут, плата с неправильной печатью — 15 минут |
| Нагрев чистящей жидкости | RT +15~70 °C |
| Диапазон мониторинга сопротивления | 1–18 мОм |
| Расход деионизированной воды | 15–50 л/мин |
| Давление деионизированной воды | 0,2–0,4 МПа |
| Подключение к системе подачи деионизированной воды | 3/4 дюйма |
| Электропитание | 3 фазы, 380 В, 50/60 Гц |
| Вес нетто | Прибл. 500 кг |
| Размер выхлопной трубы | ⌀124 мм (Ш) × 30 мм (В) |
| Габариты системы | 1560 мм (Д) × 1160 мм (Ш) × 1850 мм (В) |
| Требования к расходу выхлопных газов | 20 м3/мин |
| Расход чистящей жидкости | 20– 300 мл на партию, варьируется в зависимости от типа продукции. |
| Расход длеионизированной воды | 40 л на промывку 3 раза |
Стандартная комплектация
- Вертикальная система отмывки трафаретов и сборок печатных плат VSP-870: 1 комплект
- Фильтрующий элемент 0,22 мкм: 2 шт.
Ключевые особенности

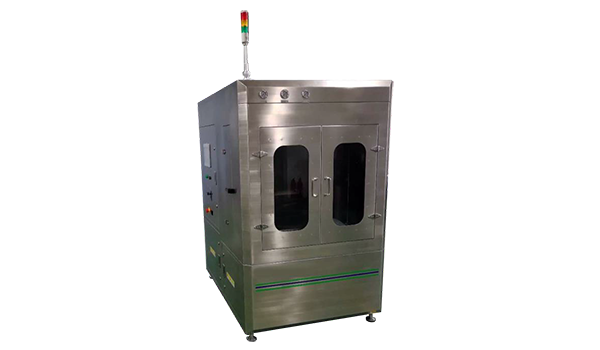

Контроль рабочего процесса
Смотровое окно для наблюдения за процессом очистки, манометр для контроля рабочего давления системы в режиме реального времени.

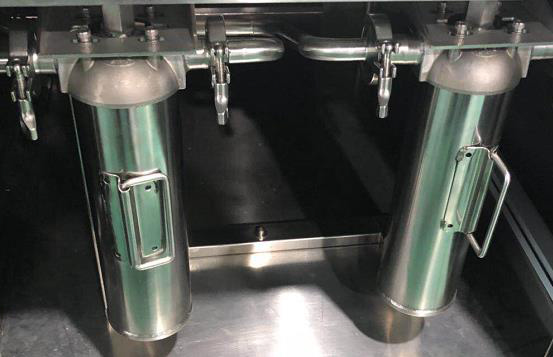

Высокое качество очистки
Система тонкой фильтрации 0,22 мкм обеспечивает высокое качество очистки.

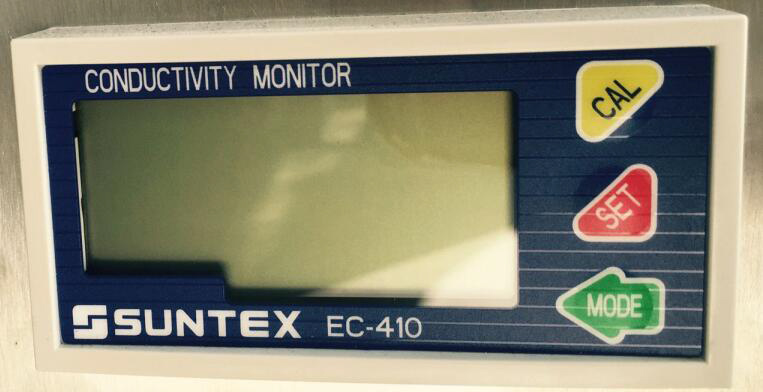

Мониторинг проводимости
Мониторинг проводимости деионизированной воды для контроля удельного сопротивления промывочной деионизированной воды в режиме реального времени.

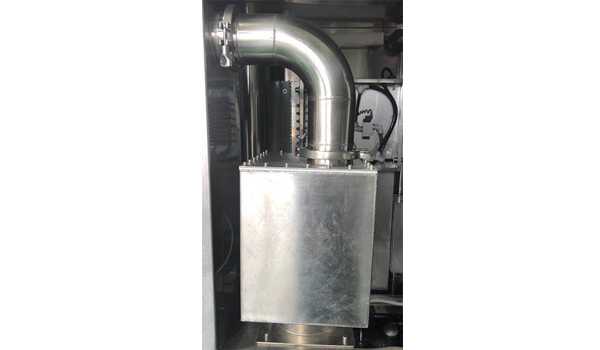

Сушка горячим воздухом
Система сушки горячим воздухом.
