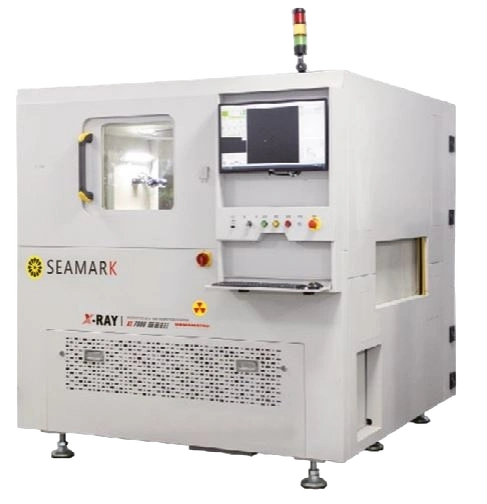

Встраиваемое в линию рентгеновское инспекционное оборудование XI7800

XI7800 — это высококлассная встраиваемая в линию автоматическая рентгеновская инспекционная система с высокой проникающей способностью, большим увеличением, высоким разрешением, большой областью инспекции и 2,5D-визуализацией. Позволяет всесторонне наблюдать за внутренними дефектами изделий. Благодаря открытой конструкции рентгеновской трубки возможности контроля дефектов могут достигать 1 мкм. Система оснащена инновационным интеллектуальным инспекционным программным обеспечением собственной разработки и алгоритмом инспекции с ИИ, что позволяет проводить быструю и точную автоматическую инспекцию. Идеально подходит для полной автоматической инспекции в составе линии для компонентов управления питанием (MCU, ECU, IGBT) и силовых устройств, повышая эффективность инспекции и обеспечивая качество и безопасность продукции для компонентов автомобильного класса.

Особенности

• Диапазон применения: полная автоматическая инспекция в составе линии для таких изделий, как MCU, ECU, IGBT и устройства питания.
• Инспекция в диапазоне 360°: наклон плоскопанельного датчика на 60°, одновременный поворот на 360° в сочетании с 2,5D-визуализацией.
• Совместимость: высокая проникающая способность, высокое разрешение и большая площадь инспекции.
• Интеллектуальная инспекция с ИИ: прецизоинное обнаружение таких дефектов, как пустоты, недостаточная пайка и образование перемычек при пайке.
• Инспекция в соответствии с предпочтениями заказчика: модули инспекции с ИИ можно настроить в соответствии с особыми предпочтениями пользователя.
• Быстрое программирование: редактирование шаблонов инспекций с помощью мастера для простой и эффективной настройки.
• Прослеживаемость данных штрих-кода: привязка информации штрих-кода к результатам инспекции и поддержка интеграции с системами MES.
• Управление данными: статистический анализ и повторная верификация SPC.
• Многочисленные меры безопасности: мониторинг излучения в режиме реального времени, предохранительная блокировка и автоматическое отключение источника рентгеновского излучения при простое.

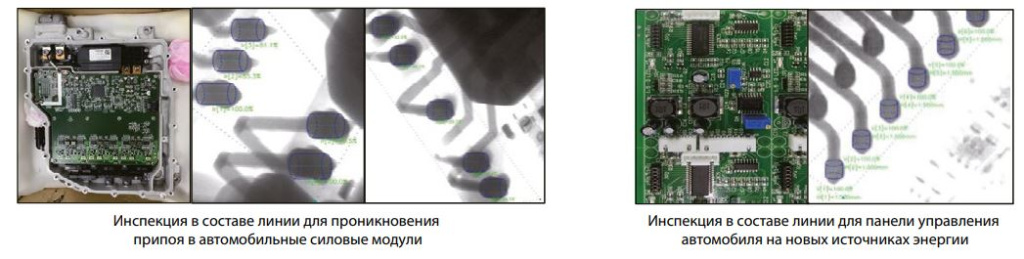

Изображения при инспекции

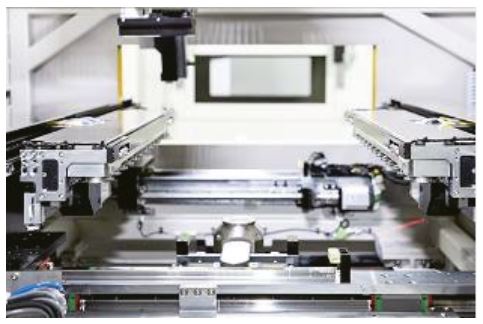

Основные характеристики конвейерной системы

• Широкий диапазон регулируемой ширины несущей направляющей: на ней можно разместить изделия размером до 480x500 мм. Гибкость несущей направляющей превосходна, так как она может двигаться не только продольно, но и поперечно. Кроме того, направление транспортировки можно изменить в зависимости от направления производственной линии, что позволяет выполнять операции как слева направо, так и справа налево.
• Несущая способность: направляющая выдерживает до 30 кг.
• Высокоточное управление движением: обеспечивает точное управление транспортировочным механизмом.

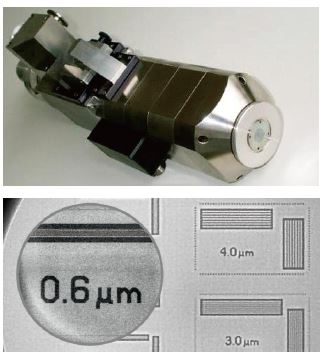

Высокое разрешение и поддержка инспекции в составе линии

Параметры высокого разрешения и высокой мощности:

• 250 мкм теплоотводящего материала с защитным слоем вольфрамового покрытия 2 мкм. Заменяемые и вращающиеся (что продлевает срок службы), максимальная целевая мощность 15 Вт
• Минимальное расстояние от фокуса до объекта составляет 0,25 мм, что позволяет добиться высокого увеличения, высокой целевой мощности и трубки MFT. При целевой мощности <1 Вт минимальная разрешающая способность при инспекции дефектов составляет 0,6 мкм, что можно использовать для инспекции дефектов на наноуровне.
• Использование технологии управления с отрицательной обратной связью для непрерывного контроля интенсивности рентгеновского излучения
• Стабильная интенсивность рентгеновского излучения в течение длительного времени
• Качество изображения гарантированно не изменяется при внешних воздействиях окружающей среды.

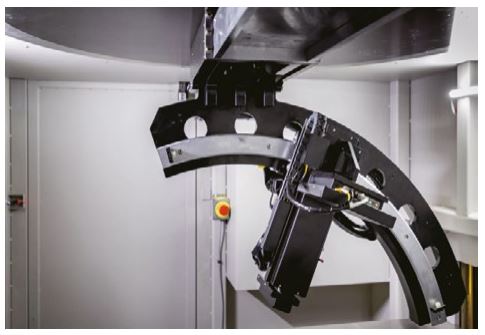

Режим наблюдения с поворотом на 360°

• Удобный режим наблюдения с фиксированной точкой 360°
• Система обеспечивает обзор на 360° без «мертвых зон» для инспекции в составе линии.
• Большой угол поворота механизма: устройство хорошо совместимо с различными способами применения.
• 2D/2.5D-визуализация

Система предназначена для работы с различными компонентами и внутренними структурами различных печатных плат. Съемка под одним углом может привести к появлению помех или двоению изображений, что вызовет ложные оценки или инспекции с пропуском дефектов. Однако этот механизм может захватывать и оценивать изображения с разных ракурсов, что значительно расширяет возможности инспекции и совместимости системы.

Согласно результатам измерения сторонними агентствами, уровень рентгеновского излучения оборудования для рентгеновского контроля марки SEAMARK от компании Zhuomao Technology ниже требуемого национальными стандартами, в результате чего оборудование получило национальный сертификат радиационной безопасности.
