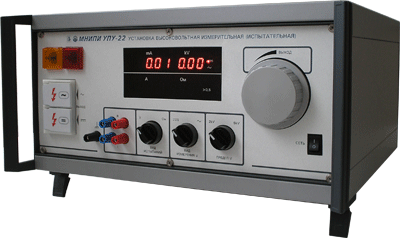

Высоковольтная испытательная установка УПУ-22
- Выходные напряжения (пост., перем.): 0-2 кВ ; 0-5 кВ
- Ток срабатывания защиты: от 101 мА до 140 мА
- Выходная мощность: 500 Вт
- Погрешность установки напряжения: ≤ ±3%
- Пульсации напряжения: ≤5%
- Измерение тока утечки: 0,05 - 20 мА
- Всторенный источник переменного тока от 10 до 25 А
- Измерение сопротивления защитного заземления при токе 25 A, частоте 50 Гц от 0,01 до 0,10 Ом
- Габариты: 220х480х475 мм
- Масса: 35 кг
- Питание: ~220 В
Производитель: ОАО «МНИПИ»
Высоковольтная измерительная (испытательная) установка УПУ-22
Высоковольтные испытательные установки предназначены для проверки соответствия требованиям электробезопасности радиоэлектронных приборов и электрической продукции. Основные проверяемые параметры: Электрическая прочность изоляции, ток утечки и сопротивления защитного заземления. Расширяет возможности УПУ-21/1, по сравнению с которой имеет меньшие габаритные размеры и вес, цифровую индикацию всех видов измерителей, встроенный источник регулируемого тока до 25 А и расширенный диапазон тока срабатывания защиты до 101 – 140 мА.
| Выходное напряжение (постоянное и переменное) | 0 - 2 кВ; 0 - 5 кВ |
| Встроенный источник переменного тока | 10 - 25 А |
|
Амплитудное значение пульсации напряжения постоянного тока относительно установленного выходного напряжения 5 кВ на холостом ходу не более |
±5% |
| Погрешность установки выходного напряжения | ± 3% |
| Ток срабатывания защиты | 101 -- 140 мА |
| Ток нагрузки выходного напряжения постоянного и переменного тока, не менее | 1 мА |
| Предел измерения сопротивления целостности соединения цепи | 0, 01 – 0,10 Ом |
