Трафаретные принтеры

Метод трафаретной печати подразумевает нанесение через апертуры в сетчатом или цельнометаллическом трафарете припойной пасты на контактные площадки печатных плат. Техника трафаретной печати проста: при движении ракеля по поверхности трафарета припойная паста продавливается сквозь его апертуры на контактные площадки. Наиболее важной фазой этого процесса является продвижение пасты вдоль поверхности трафарета, так как наносимая масса должна перемещаться по поверхности трафарета с определенной силой прижатия ракеля и строго выверенной скоростью его перемещения.

Устройства трафаретной печати делятся на три типа

• Ручные трафаретные принтеры
• Полуавтоматические трафаретные принтеры
• Автоматические трафаретные принтеры

Ручной трафаретный принтер

Простейшее механическое устройство для нанесения паяльной пасты через трафарет. Все операции по загрузке, совмещению платы и трафарета, движению ракеля осуществляются оператором вручную.

Достоинства

• Низкую стоимость оборудования
• Приемлемое качество нанесения

Полуавтоматический трафаретный принтер

Порядок работы: первую плату из партии оператор совмещает вручную, далее с помощью видеосистемы установка запоминает корректное положение платы относительно трафарета и при каждом последующем нанесении выдает оператору указания, как совместить вновь установленную плату. Дополнительным преимуществом является то, что процессом прохода ракеля, а также его давлением на трафарет управляет машина, а не человек. Данный тип оборудования может работать только в отдельностоящем исполнении.

Достоинства

• Более высокую степень автоматизации по сравнению с ручными устройствами
• Высокое качество нанесения

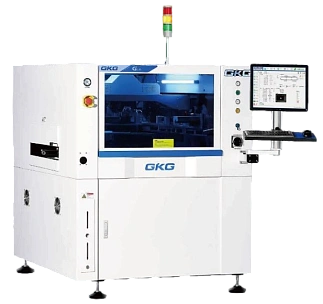

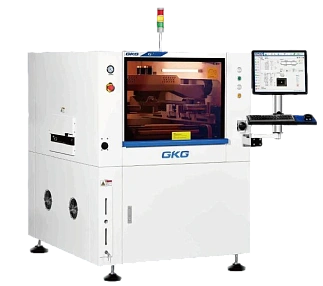

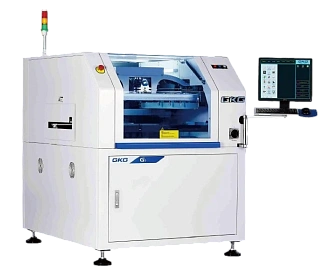

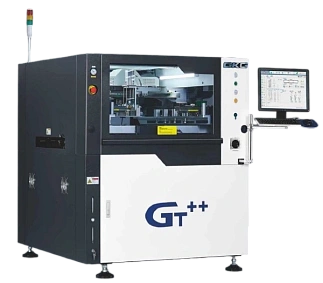

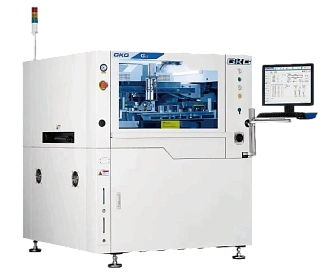

Автоматический трафаретный принтер

Все процессы, такие как: загрузка платы, совмещение платы и трафарета, процесс нанесения, оптическая инспекция качества отпечатка, протирка трафарета осуществляются в автоматическом режиме. Данный тип оборудования может работать как отдельно, так и в составе линии.

Достоинства

• Высокую точность и повторяемость нанесения
• Минимальное время цикла нанесения
• Широкий выбор дополнительных опций
• Относительную простоту программирования и обслуживания
