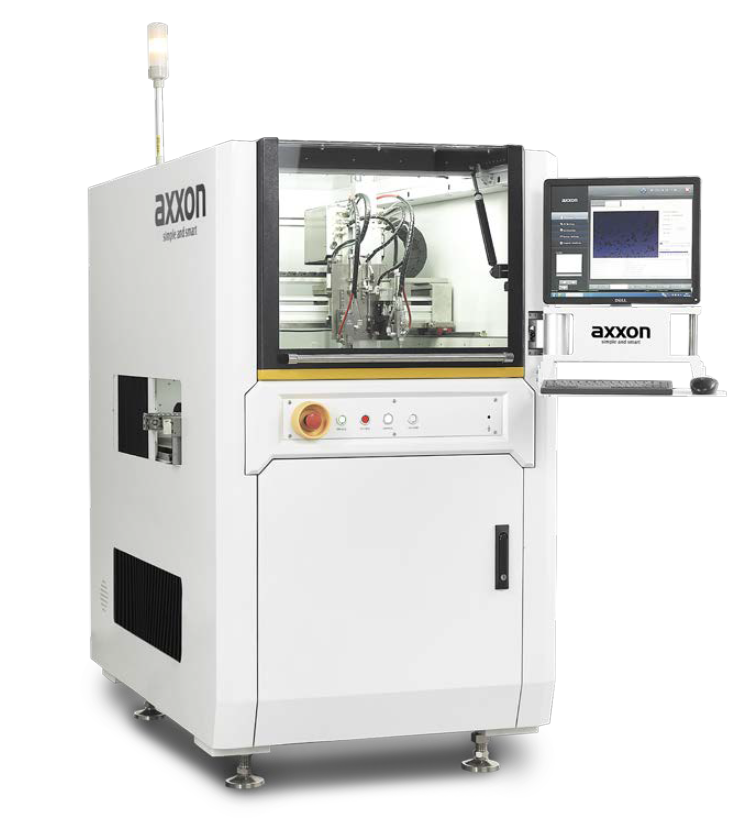

Автоматическая система для прямого нанесения покрытия серии АС
Оборудование серии АС было специально разработано компанией axxon и применяется для нанесения покрытия и контактного распределения. Это оборудование с применением контроллеров, которое позволяет подключать несколько модулей с управлением с обратной связью. Оно подходит для оперативного и массового производства.
- Конструкция защиты подвижных осей и передаточной дорожки обеспечивает отсутствие загрязнения
- Уделялось внимание безопасности использования оборудования и требованиям по защите окружающей среды
- Модельная конструкция позволяет добавлять опции при изменении технологических требований
- Можно установить до 4 головок распыления клея (максимум), обеспечивая разнообразие применения
- Возможность программирования ПО в автономном режиме облегчает процесс программирования
- Удобное техническое обслуживание
Высокоточная подвижная платформа
- Высокоточная встроенная стойка
- Точная шарико-винтовая пара
- Система с серво управлением с обратной связью
- При скорости 800 мм/с, точность повторения составляет ± 25 мкм
Оборудование, работающее на линии
- Закалённая профильная рейка с цепью из нержавеющей стали
- Имеется несколько режимов передачи, например, одно- и двухсегментный
Система ПО
- Удобный рабочий интерфейс, простой в изучении
- Переключение между китайским и английским языком
- Многообразие функций, возможность контроля различных параметров для обеспечения управления с обратной связью, что помогает обеспечить стабильность производственного процесса
- Автономное программирование
- Система MES (организация производства)
| Основные параметры | AC-500D（высокопроизводительный большого размера） | AC-500S（стандартного типа) | |||
|---|---|---|---|---|---|
| Требования к питанию | AC 220В, 2.2кВт, 10A, 50/60 Гц | AC 220В, 50/60Гц, 2.5кВт | |||
| Требования к барометрическому давлению | 80 psi (5.5 bar) | 80psi(5.5bar) | |||
| Габаритные размеры | 1194*1462*1610мм (W*D*H) | 980*1360*1630мм(W*D*H) | |||
| Вес оборудования | 700кг | 600кг | |||
| Требования по вытяжке | 200мм диаметром, объём воздуха ≥ 13м3/мин. | диаметр 200мм, объём воздуха＞ 13м3/мин. | |||
| Протокол связи | SMEMA | SMEMA | |||
| Стандарты сертификации | CE | CE/UL | |||
| Параметры движения | |||||
| Тип соединения | серво мотор + шарико-винтовая пара | серво мотор + шарико-винтовая пара | |||
| Движение оси Х | 750мм | 460мм | |||
| Движение оси Y | 650мм | 550мм | |||
| Движение оси Z | 100мм | 100мм | |||
| Скорость оси X/Y | 800мм/с | 800мм/с | |||
| Ускорение оси X/Y | 0.8g | 0.8g | |||
| Скорость оси Z | 300мм/с | 300мм/с | |||
| Ускорение оси Z | 0.3g | 0.3g | |||
| Точность повторения оси X/Y/Z | ±25um@3σ | ±25um@3σ | |||
| Режим управления | промышленный ПК + карта управления движением | промышленный ПК + карта управления движением | |||
| Передаточная дорожка | |||||
| Высота передачи | 900±20мм | 870~950мм | |||
| Высота нижнего обратного потока | 500мм от верхней дорожки | 500мм от верхней дорожки | |||
| Скорость передачи | 400мм/с | 400мм/с | |||
| Режим регулировки ширины | автоматическая регулировка ширины | автоматическая регулировка ширины | |||
| Режим передачи | профилированная рейка + цепь из нержавеющей стали | профилированная рейка + цепь из нержавеющей стали | |||
| Диапазон значений ширины | 50~650мм | 40~500мм | |||
| Минимальная ширина кромки пластины | 5мм | 3мм | |||
| Длина дорожки, несущей изделие | 1100мм (односекционная) 550（двухсекционная） | 800мм (односекционная) | |||
| Допустима нагрузка на дорожку | 5кг | 5кг | |||
| Высота проходящей пластины | Вверх 100 мм Вниз 100 мм | 90мм выше и 90 мм ниже | |||
| Область нанесения | |||||
| Одинарный клапан (односегментная дорожка) | 750*650*90мм (без ПЗС) | 450*450*90мм (без ПЗС) | |||
| 700*600*90мм (с ПЗС) | 370*450*90мм (с ПЗС) | ||||
| Одинарный клапан (двухступенчатый трек) | 550*600*90мм ((без ПЗС CCD) | / | |||
| 500*600*90мм (с ПЗС) | / | ||||
| Стандартная конфигурация серия AC-500 | |||||
| Движущаяся по трём осям платформа | Очистка трубопровода | Система освещения | V-5000+V-420 (клапан, опция 1） | ||
| Автоматическая регулировка ширины | Промывка и выдерживание компонентов | 10л ёмкость под давлением | V-5800+V-420 (клапан, опция 2） | ||
| IPC | Односекционная дорожка | Плавающий низкий уровень | V-5400+V-420 (клапан, опция 3） | ||
| Серия AC-500 опция | |||||
| Электронные весы низкого уровня | Стабилизатор | Фильтр выхлопных газов | Автономное программирование | ||
| Двухсекционная передача цепь+ремень | Четырёхпозиционный наклон | Система организации производства MES | AVI –распознавание (автоматический визуальный контроль) | ||
| Прижимной механизм | Лазерное измерение ширины (V- 5400) | Контроль скорости потока воздуха | Автоматический мозаичный | ||
| Контроль потока | Лазерное измерение высоты | Весы | Автоматическое добавление моющего средства в чау очистки | ||
| Нижняя оплавка | Калибровка иглы | Контроль скопления отработанного газа | Аварийный сигнал скопления отработанной жидкости | ||
| CCD | Сканирование штрих-кода | Управление потоком в замкнутом контуре | / | ||
| UPS | Вытяжное устройство | Регулирование давления воздуха в замкнутом контуре | / | ||
| Основные параметры | AC-600D (высокопроизводительный большого размера) | AC-600S (высокопроизводительный стандартного типа) | |||
|---|---|---|---|---|---|
| Требования к питанию | переменный ток напряжением 220В, 50/60Гц, 2,5кВт | переменный ток напряжением 220В, 50/60Гц, 2,5кВт | |||
| Требования к барометрическому давлению | 80 фунтов на кв. дюйм (5,5 бар) | 80 фунтов на кв. дюйм (5,5 бар) | |||
| Габаритные размеры | 1290*1480*1720мм(Ш*Г*В) | 940*1450*1680мм(Ш*Г*В) | |||
| Вес оборудования |
900 кг |
700 кг |
|||
| Требования по вытяжке | 200 мм диаметром, объём воздуха ＞ 13 м3/мин | 200 мм диаметром, объём воздуха＞ 13 м3/мин | |||
| Протокол связи |
SMEMA |
SMEMA |
|||
| Стандарты сертификации |
CE/UL |
CE/UL |
|||
| Параметры движения | |||||
| Тип соединения | серво мотор + шарико-винтовая пара | серво мотор + шарико-винтовая пара | |||
| Движение оси Х |
760 мм |
525 мм |
|||
| Движение оси Y |
640 мм |
560 мм |
|||
| Движение оси Z | 100 мм | 100 мм | |||
| Скорость оси X/Y |
1000 мм/с |
1000 мм/с |
|||
| Ускорение оси X/Y |
0,8 g |
0,8g |
|||
| Скорость оси Z |
300 мм/с |
300 мм/с |
|||
| Ускорение оси Z |
0,3 g |
0,3g |
|||
| Точность повторения оси X/Y/Z | ±25 мкм при 3σ | ±25 мкм при 3σ | |||
| Режим управления | промышленный ПК + карта управления движением | промышленный ПК + карта управления движением | |||
| Передаточная дорожка | |||||
| Высота передачи |
870~950 мм |
880~950 мм |
|||
| Высота нижнего обратного потока | 500 мм от верхней дорожки | 500 мм от верхней дорожки | |||
| Скорость передачи |
400 мм/с |
400 мм/с |
|||
| Режим регулировки ширины | автоматическая регулировка ширины | автоматическая регулировка ширины | |||
| Режим передачи | профилированная рейка + цепь из нержавеющей стали | профилированная рейка + цепь из нержавеющей стали | |||
| Диапазон значений ширины |
40~500 мм |
40~500 мм |
|||
| Минимальная ширина кромки пластины |
3 мм |
3 мм |
|||
| Длина дорожки, несущей изделие | 1200 мм (односекционная) 480 мм (двухсекционная) | 800 мм (односекционная) | |||
| Допустима нагрузка на дорожку |
5 кг |
5 кг |
|||
| Высота проходящей пластины | 100 мм выше и 100 ниже | 160 мм выше и 90 мм ниже | |||
| Область нанесения | |||||
| Одинарный клапан | 670 * 450 мм (без ПЗС) | 450 * 450 мм (без ПЗС) | |||
| 590 * 450 мм (с ПЗС) | 410 * 450 мм (с ПЗС) | ||||
| Стандартный асинхронный сдвоенный клапан | 550 * 440 мм (без четырёхпозиционного наклона) | 390 * 440 мм (без четырёхпозиционного наклона) | |||
| 540 * 360 мм (с четырёхпозиционным наклоном) | 330 * 380 мм (с четырёхпозиционным наклоном) | ||||
| Стандартная конфигурация серия AC-600 | |||||
| Движущаяся по трём осям платформа | Очистка трубопровода | l освещение | V-5000+V-420 (резиновый клапан, опция 1) | ||
| Автоматическая регулировка ширины | Промывка и выдерживание компонентов | 10л ёмкость под давлением | V-5800+V-420 (резиновый клапан, опция 2) | ||
| IPC | Односекционная дорожка | Плавающий низкий уровень | V-5400+V-420 (резиновый клапан, опция 3) | ||
|
Серия AC-600 опция |
|||||
| Система нагрева с циркуляцией | Блок бесперебойного питания | Электрическое наклонное вращение | Управление с обратной связью потоком | ||
| Электронные весы низкого уровня | Регулятор давления | Устройство всасывания | Управление с обратной связью пневматической системой | ||
| Двухсекционная передача цепь+ремень | Четырёхпозиционный наклон | Устройство фильтрации отводимого газа | Автономное программирование | ||
| Прижимной механизм | Лазерное измерение ширины (V- 5400) | Система организации производства MES | AVI –распознавание (автоматический визуальный контроль) | ||
| Контроль потока | Лазерное измерение высоты | Контроль скорости потока воздуха | Автоматический мозаичный | ||
| Нижний возврат потока | Калибровка иглы | Весы | Автоматическое добавление моющего средства в чау очистки | ||
| ПЗС | Устройство считывания штрих-кодов | Контроль скопления отработанного газа | Аварийный сигнал скопления отработанной жидкости | ||
