Автономная система струйной отмывки сборок печатных плат AQ-650
- Двухуровневые корзины для отмывки: 610 мм (Д) X560 мм (Ш) X 100 мм (В) (2 уровня).
- Оснащена автоматическим дозирующим немецким насосом Dosatron.
- Отдельный насос для добавления жидких химикатов.
- Уникальная конструкция форсунки обеспечивает очистку без слепых зон.
- Автоматическая система быстрой сушки.
- Прецизионное устройство рециркуляционной фильтрации увеличивает срок службы жидких химикатов.
- Высокие стандарты отмывки соответствуют стандарту IPC-610D
- Управление с помощью ПЛК и сенсорного экрана с интерфейсом полностью на английском.
AQ-650 в основном предназначен для отмывки сборок печатных плат в электронной промышленности. Для отмывки используется наиболее передовой в отрасли процесс «чистящая жидкость на водной основе», что позволяет добиться очистки на 99% и защиты окружающей среды. Аппарат состоит из системы отмывки, системы ополаскивания, системы сушки, системы фильтрации.
- Визуализация всего процесса: моечная камера оснащена смотровым окном. Процесс отмывки можно оценить визуально.
- Большие корзины для отмывки: 610 мм (Д) × 560 мм (Ш) × 100 мм (В) (2 уровня) подходят для больших сборок печатных плат и обеспечивают повышенную производительность отмывки.
- Конструкция форсунок разработана с применением научного подхода: увеличение количества форсунок слева направо, повышение эффективности отмывки, распределение форсунок вверху и внизу, полное устранение проблемы со слепой зоной для отмывки.
- Регулируемое давление форсунок: устранена проблема с малыми размерами сборок печатных плат за счет распыления под высоким давлением.
- Стандартная система подогрева разбавителей: значительно повышает эффективность отмывки. Сокращается время отмывки.
- Интерфейс сенсорного экрана: в соответствии с различными моделями сборок печатных плат можно задать различные параметры процесса. Доступно быстрое редактирование, а разнообразные параметры рабочего процесса можно сохранить в виде программы, в том числе температуру растворителя, время отмывки, количество циклов и время полоскания, температура полоскания, время сушки, температура сушки, параметры контроля электропроводимости и т. д. в соответствии с различными правами доступа, которые присвоены оператору или руководителю.
- Высокие стандарты чистоты: степень загрязнения полностью соответствует стандарту 610D IPC - класса I (менее 1,5 мкг/см2), а также стандарту армии США MIL28809 класса I.
- Удобный режим добавления жидкости: можно добавлять жидкие химикаты вручную, а также задавать пропорцию 5–25% автоматического смешивания деионизированной воды и жидких химикатов.
- Комплексная система отмывки: поверхность изделия эффективно очищается от остаточных органических и неорганических веществ.
- Автоматический режим отмывки: все процессы отмывки, ополаскивания и сушки выполняются в чистом помещении. Аппарат обладает малыми размерами и компактной конструкцией.

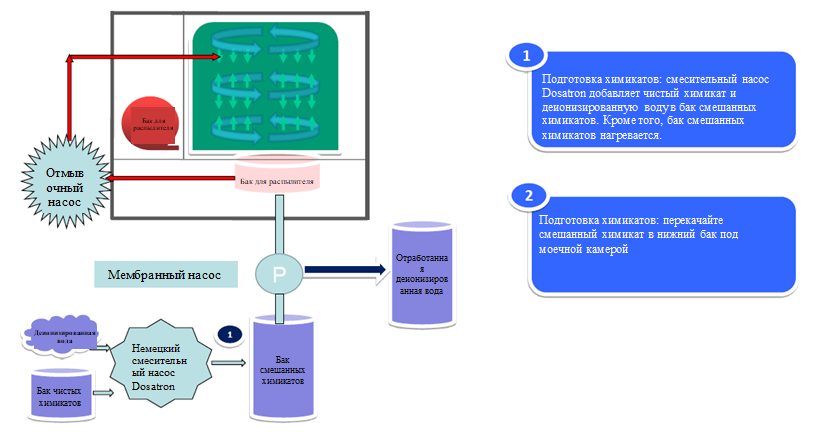

Технологическая схема AQ-650 (подготовка):

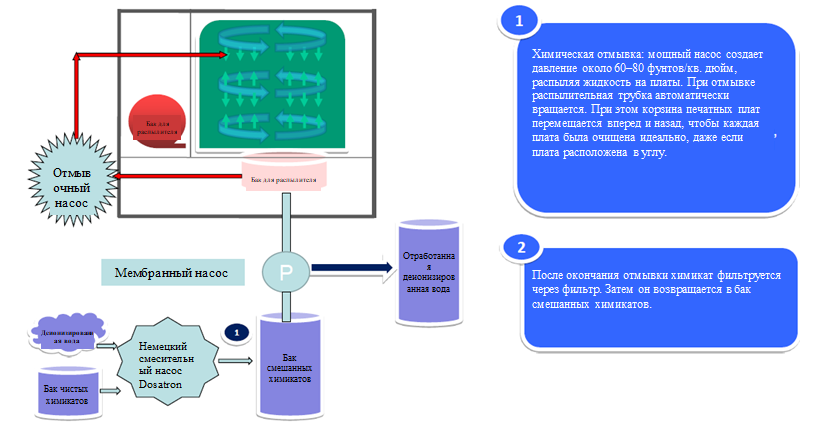

Технологическая схема AQ-650 (отмывка с химикатами):

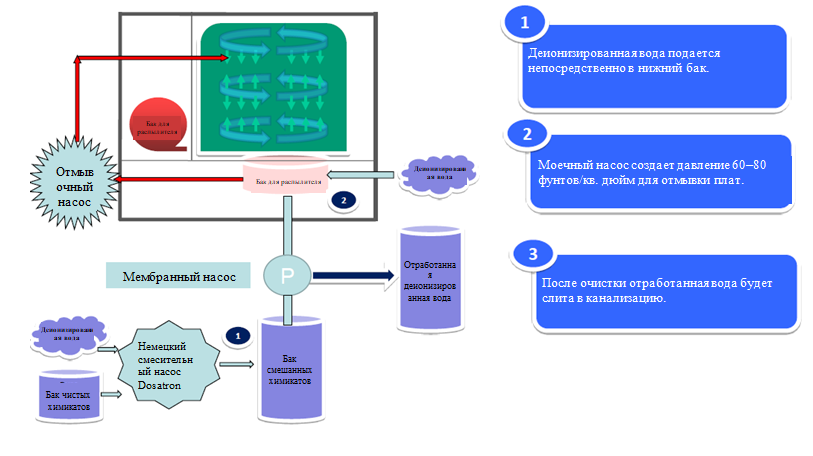

Технологическая схема AQ-650 (полоскание деионизированной водой):

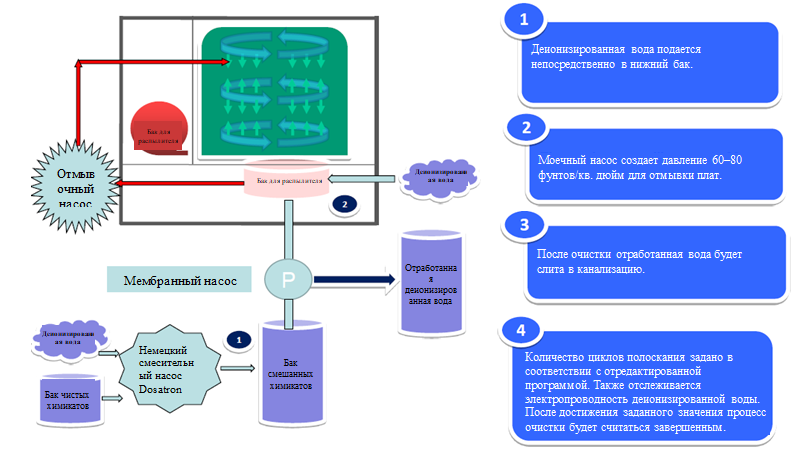

Технологическая схема AQ-650 (повторное полоскание деионизированной водой):

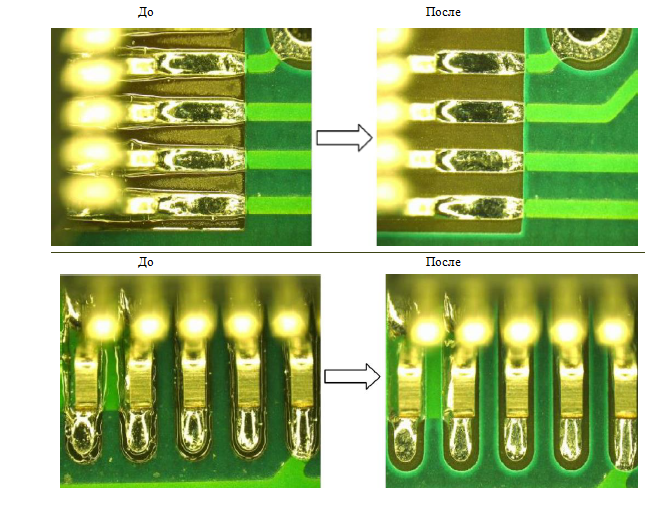

Результаты применения
Технические характеристики
| Размер корзины для отмывки | Макс. 610 мм (Д) × 560 мм (Ш) × 100 (В) мм (2 уровня) |
| Максимальный размер изделия | Макс. 600 мм (Д) × 520 мм (Ш) × 150 (В) мм |
| Минимальный размер изделия | Мин. 20 мм (Д) × 20 мм (Ш) × 150 (В) мм. Для малого изделия необходимо настроить крепежное приспособление, чтобы закрепить его. |
| Вместимость бака для разбавления | Макс. 70 л |
| Вместимость бака жидких химикатов | 30 л |
| Вместимость бака для распылителя | 17–23 л |
| Метод отмывки | Распыление на 360°, сушка горячим воздухом |
| Время отмывки | 5~20 минут (прибл.) |
| Время ополаскивания | 1-2 минуты (прибл.) |
| Циклов ополаскивания | 1-10 (можно задать) |
| Время сушки | 20~30 минут (прибл.) |
| Фильтр очистки жидкости | 0,45 мкм (фильтрует мелкие примеси: паяльную пасту, флюс, канифоль и другие загрязняющие вещества) |
| Фильтр системы полоскания | 0,45 мкм (фильтрует мелкие примеси: паяльную пасту, флюс, канифоль и другие загрязняющие вещества) |
| Нагрев чистящей жидкости | от комнатной до 75° |
| Температура сушки | от комнатной до 75° |
| Диапазон мониторинга сопротивления | 0–18 мОм |
| Расход деионизированной воды | 30–60 л/мин |
| Давление деионизированной воды | 0,2–0,4 МПа |
| Подключение к системе подачи деионизированной воды | 6/8 дюйма |
| Мощность системы нагрева чистящей жидкости | 9 кВт |
| Мощность системы нагрева для сушки | 6 кВт |
| Мощность системы отмывки | 5,5 кВт |
| Общая мощность | 21 кВт |
| Общий ток (макс.) | 55A |
| Расход воздуха | 200–400 л/мин |
| Давление воздуха | 0,45–0,7 МПа |
| Добавление жидких химикатов | Автоматически |
| Электропитание | 3 фазы, 380 В, 50/60 Гц |
| Вес нетто | Прибл. 480 кг |
| Размер выхлопной трубы | ⌀100 мм (Ш) × 30 мм (В) |
| Габариты системы | Д 1200 × Ш 1100 × В 1830 мм |
Стандартная комплектация
- Автономная система струйной отмывки сборок печатных плат AQ-650: 1 комплект
- Фильтрующий элемент 0,45 мкм: 2 шт.
Дополнительные расходные детали:
- Фильтрующий элемент 0,45 мкм (срок службы составляет 15 дней)
- Уплотнительная лента (срок службы составляет прибл. 3 месяца)
- Трубка для измерения уровня жидкости (срок службы составляет прибл. 1 год)
- Датчик уровня жидкости (срок службы составляет прибл. 1 год)
