Компараторы ПКМ-100 для поверки плоскопараллельных концевых мер длины

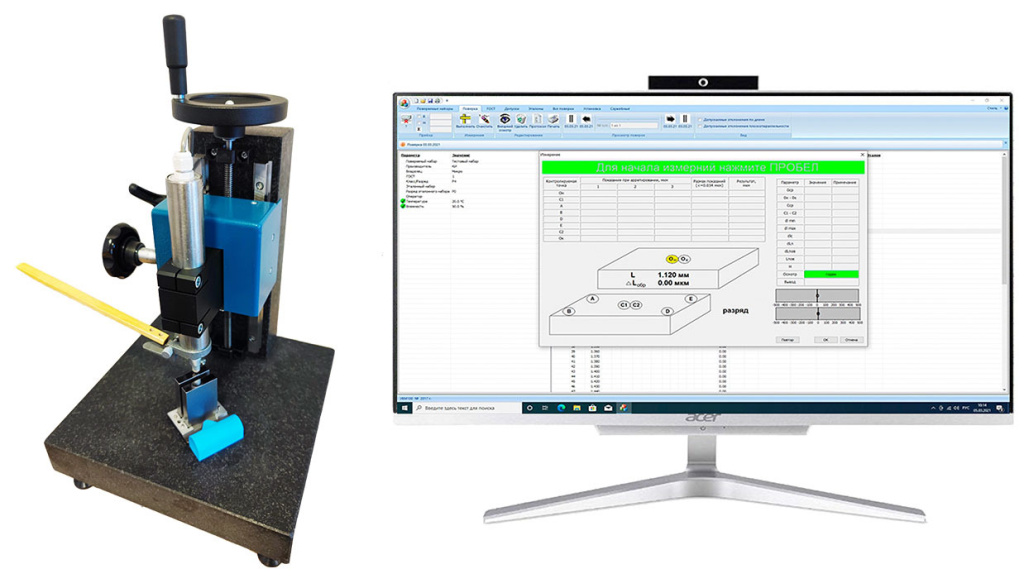

Принцип действия компараторов состоит в том, что длины эталонной и поверяемой концевых мер длины сравниваются с помощью двух индуктивных преобразователей, работающих в дифференциальном режиме. Результаты измерений поступают в компьютер для последующей обработки с помощью ПО и отражаются на мониторе.

Компараторы выпускаются в пяти модификациях в зависимости от назначения:

ПКМ-100-01 предназначен для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер 3 и 4 разрядов и классов точности 1 – 5 длиной от 0,5 до 100 мм

ПКМ-100-02 предназначен для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер 3 и 4 разрядов и классов точности 1 – 5 длиной от 0,1 до 100 мм

ПКМ-100-03 предназначен для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер 2 – 4 разрядов и классов точности 0 – 5 длиной от 0,5 до 100 мм

ПКМ-100-04 предназначен для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер 2 – 4 разрядов и классов точности 0 – 5 длиной от 0,5 до 100 мм включ. и концевых мер 3 - 4 разрядов и классов точности 1 – 5 длиной от 0,1 до 0,5 мм;

ПКМ-100-05 предназначен для измерения срединной длины и определения отклонения от плоскопараллельности концевых мер 4 разряда и классов точности 2 – 5 длиной от 0,5 до 100 мм

Наша организация более 20 лет выпускает установку для поверки концевых мер длины УКМ-100 (Госрееестр № 24749-10), которая соответствует по техническим характеристикам компаратору ПКМ-100-01

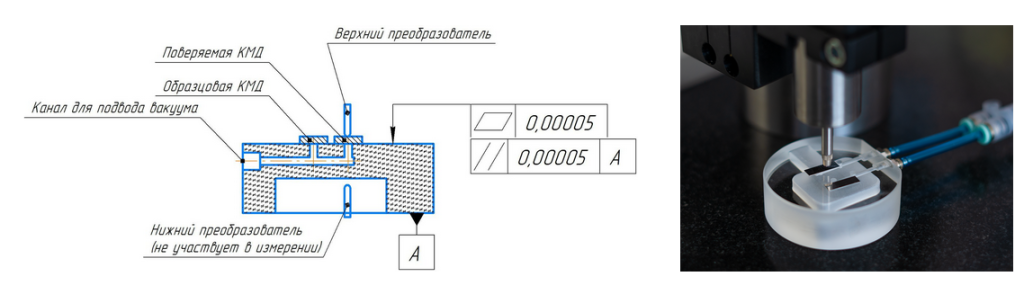

В состав компаратора ПКМ-100-02 и ПКМ-100-04 для обеспечения поверки КМД размером меньше 0,5мм, так называемых «блошек», входит кассета на основе стеклянной пластины типа ПИ-60, со следующими конструктивными особенностями:

• плоскопараллельность поверхностей, на которые устанавливаются КМД и которые перемещаются по гранитной поверхности плиты не более 0,05 мкм;
• наличие двух каналов для подвода вакуума к поверхности, на которую устанавливается КМД;
• наличие полости на опорной поверхности кассеты, позволяющей ей перемещаться в зоне измерения, не соприкасаясь с нижним датчиком, не участвующем в измерении.

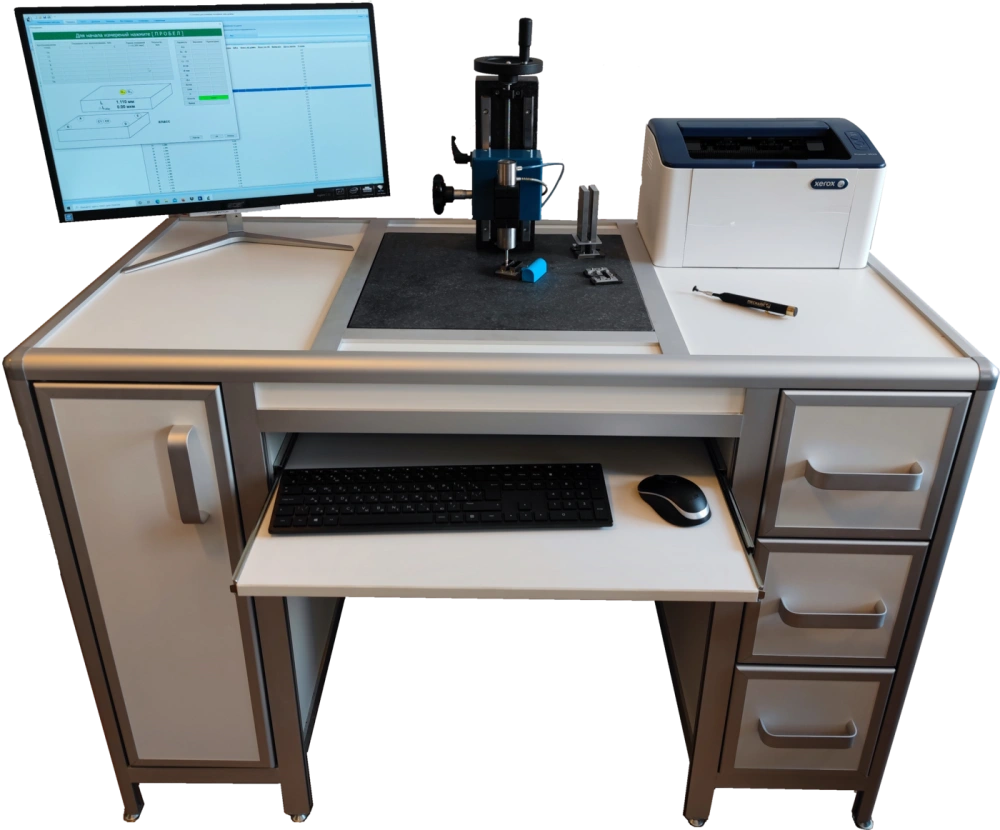

Компаратор ПКМ-100-05 выполнен на базе специальной измерительной стойки с гранитным столом и одним преобразователем, что позволило уменьшить его стоимость и повысить доступность. Применение такого компаратора позволяет обновить эталонные средства для поверки рабочих концевых мер (интерферометры Уверского, оптикаторы, измерительные стойки), которым уже по 30-60 лет.
