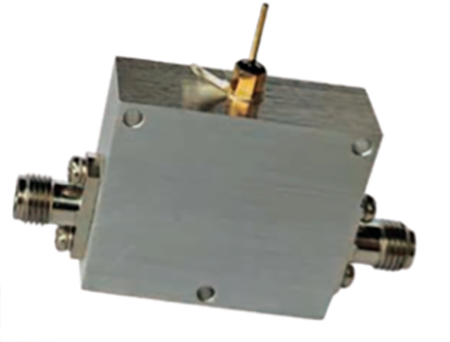

Малошумящие усилители серии DLNA (0,1 – 67 ГГц)
Применяемые входной и выходной СВЧ разъёмы: SMA / К
Выходная мощность: от 11 до 20 дБм
Применяемые разъёмы питания: "вывод"
Напряжение питания: +5В или +8В
Диапазон рабочих температур: от -45°C до +65°C;
Применяемый материал: позолоченная латунь, алюминиевый сплав;
Режим работы - непрерывный;
Охлаждение - естественное;
Минимальная наработка - 5000 часов.
Выходная мощность: от 11 до 20 дБм
Применяемые разъёмы питания: "вывод"
Напряжение питания: +5В или +8В
Диапазон рабочих температур: от -45°C до +65°C;
Применяемый материал: позолоченная латунь, алюминиевый сплав;
Режим работы - непрерывный;
Охлаждение - естественное;
Минимальная наработка - 5000 часов.
Производитель: Dipaul Instruments
Малошумящий усилитель (МШУ) - это усилитель с очень низким коэффициентом шума.
Такие усилители применяются в схемах для усиления слабых сигналов с внесением минимальных шумов, создаваемых усилителем. Основными функциями малошумящего усилителя являются улучшение качества сигнала, расширение диапазона связи, повышение чувствительности системы и т.д.
где, NF – значение коэффициента шума, Кш, дБ
Преимущества оборудования:
• высокая удельная выходная мощность.
• высокая эффективность в широком диапазоне частот.
• превосходные характеристики линейности.
• стабильная работа при изменении температуры.
• интеграция многоуровневых механизмов защиты.
• совместимость с различными типами модуляции.
Такие усилители применяются в схемах для усиления слабых сигналов с внесением минимальных шумов, создаваемых усилителем. Основными функциями малошумящего усилителя являются улучшение качества сигнала, расширение диапазона связи, повышение чувствительности системы и т.д.
Технические характеристики
| Модель | Диапазон частот | Характеристики | Разъем | Материал | Размеры | Питание |
| DLNA20M3G-25 | 0.02-3 ГГц | NF=1.2 дБ, Усиление=25 дБ, P1=14 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,60 мА |
| DLNA10M3G-29 | 0.01-3 ГГц | NF=0.9 дБ, Усиление=29 дБ, P1=17 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,60 мА |
| DLNA100M3G-30 | 0.1-3 ГГц | NF=0.9 дБ, Усиление=30 дБ, P1=17 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,60 мА |
| DLNA100M3G-48 | 0.1-3 ГГц | NF=0.9 дБ, Усиление=48 дБ, P1=20 дБм | SMA (розетка) | Алюминиевый сплав | 28x28x10 мм | VD=+5~+8В,130 мА |
| DLNA50M4G-20 | 0.05-4 ГГц | NF=1.5 дБ, Усиление=22 дБ, P1=19 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,60 мА |
| DLNA2G4G-26 | 2-4 ГГц | NF=1.0 дБ, Усиление=26 дБ, P1=12 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,60 мА |
| DLNA2G4G-26 | 2-4 ГГц | NF=0.9 дБ, Усиление=26 дБ, P1=15 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,60 мА |
| DLNA10M6G-32 | 0.01-6 ГГц | NF=3 дБ, Усиление=32 дБ, P1=15 дБм | SMA (розетка) | Алюминиевый сплав | 28x28x10 мм | VD=+5~+8В,80 мА |
| DLNA100M6G-18 | 0.1-6 ГГц | NF=1.5 дБ, Усиление=18 дБ, P1=20 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,60 мА |
| DLNA100M6G-35 | 0.1-6 ГГц | NF=1.5 дБ, Усиление=35 дБ, P1=20 дБм | SMA (розетка) | Алюминиевый сплав | 28x28x10 мм | VD=+5~+8В,150 мА |
| DLNA100M6G-18 | 0.1-8 ГГц | NF=1.5 дБ, Усиление=18 дБ, P1=20 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,60 мА |
| DLNA1G8G-36 | 1-8 ГГц | NF=1.5 дБ, Усиление=36 дБ, P1=20 дБм | SMA (розетка) | Алюминиевый сплав | 28x28x10 мм | VD=+5~+8В,190 мА |
| DLNA1G9G-24 | 1-9 ГГц | NF=0.8 дБ, Усиление=24 дБ, P1=13 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,645 мА |
| DLNA1G10G-22 | 1-10 ГГц | NF=1.5 дБ, Усиление=22 дБ, P1=10 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,40 мА |
| DLNA100M12G-16 | 0.1-12 ГГц | NF=1.5 дБ, Усиление=16 дБ, P1=20 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,90 мА |
| DLNA100M12G-35 | 0.1-12 ГГц | NF=1.5 дБ, Усиление=35 дБ, P1=20 дБм | SMA (розетка) | Алюминиевый сплав | 28x28x10 мм | VD=+5~+8В,180 мА |
| DLNA100M18G-15 | 0.1-18 ГГц | NF=2 дБ, Усиление=15 дБ, P1=17 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,90 мА |
| DLNA100M18G-30 | 0.1-18 ГГц | NF=2 дБ, Усиление=30 дБ, P1=17 дБм | SMA (розетка) | Алюминиевый сплав | 28x28x10 мм | VD=+5~+8В,180 мА |
| DLNA6G18G-16 | 6-18 ГГц | NF=2.5 дБ, Усиление=16 дБ, P1=15 дБм | SMA (розетка) | Алюминиевый сплав | 20x28x10 мм | VD=+5~+8В,90 мА |
| DLNA20M20G-29 | 0.02-20 ГГц | NF=3.5 дБ, Усиление=29 дБ, P1=20 дБм | SMA (розетка) | Алюминиевый сплав | 44x36x12 мм | VD=+8~+12В,240 мА |
| DLNA20M24G-30 | 0.02-24 ГГц | NF=3.5 дБ, Усиление=30 дБ, P1=11 дБм | SMA (розетка) | Алюминиевый сплав | 28x28x10 мм | VD=+8~+12В,120 мА |
| DLNA6G34G-22 | 6-34 ГГц | NF=3.5 дБ, Усиление=22 дБ, P1=13 дБм | 2.92 мм (розетка) | Алюминиевый сплав | 44x36x12 мм | VD=+5~+8В,180 мА |
| DLNA6G34G-32 | 6-34 ГГц | NF=3.5 дБ, Усиление=32 дБ, P1=13 дБм | 2.92 мм (розетка) | Алюминиевый сплав | 44x36x12 мм | VD=+5~+8В,280 мА |
| DLNA18G40G-27 | 18-40 ГГц | NF=2 дБ, Усиление=27 дБ, P1=13 дБм | 2.92 мм (розетка) | Алюминиевый сплав | 28x28x10 мм | VD=+5~+8В,110 мА |
| DLNA6G40G-25 | 6-40 ГГц | NF=3.5 дБ, Усиление=25 дБ, P1=13 дБм | 2.92 мм (розетка) | Алюминиевый сплав | 28x28x10 мм | VD=+5~+8В,150 мА |
| DLNA26G40G-26 | 26-40 ГГц | NF=3.5 дБ, Усиление=26 дБ, P1=13 дБм | WR-28 | Позолоченная латунь | 35x30x20 мм | VD=+5~+8В,150 мА |
| DLNA6G50G-24 | 6-50 ГГц | NF=4.5 дБ, Усиление=25 дБ, P1=12 дБм | 2.4 мм (розетка) | Позолоченная латунь | 44x36x12 мм | VD=+5~+8В,120 мА |
| DLNA6G50G-22 | 6-50 ГГц | NF=4.5 дБ, Усиление=22 дБ, P1=15 дБм | 2.4 мм (розетка) | Позолоченная латунь | 44x36x12 мм | VD=+5~+8В,160 мА |
| DLNA15G50G-28 | 15-50 ГГц | NF=4.5 дБ, Усиление=28 дБ, P1=17 дБм | 2.4 мм (розетка) | Позолоченная латунь | 44x36x12 мм | VD=+5~+8В,250 мА |
| DLNA15G50G-38 | 15-50 ГГц | NF=4.5 дБ, Усиление=38 дБ, P1=17 дБм | 2.4 мм (розетка) | Позолоченная латунь | 44x36x12 мм | VD=+5~+8В,490 мА |
| DLNA150G-22 | 1-50 ГГц | NF=4.5 дБ, Усиление=22 дБ, P1=15 дБм | 2.4 мм (розетка) | Позолоченная латунь | 44x36x12 мм | VD=+5~+8В,160 мА |
| DLNA4G50G-32 | 4-50 ГГц | NF=4.5 дБ, Усиление=32 дБ, P1=15 дБм | 2.4 мм (розетка) | Позолоченная латунь | 44x36x12 мм | VD=+5~+8В,260 мА |
| DLNA1G50G-32 | 1-50 ГГц | NF=4.5 дБ, Усиление=32 дБ, P1=15 дБм | 2.4 мм (розетка) | Позолоченная латунь | 44x36x12 мм | VD=+5~+8В,260 мА |
| DLNA10G67G-26 | 10-67 ГГц | NF=5.5 дБ, Усиление=26 дБ, P1=15 дБм | 1.85 мм (розетка) | Позолоченная латунь | 44x36x12 мм | VD=+5~+8В,260 мА |
| DLNA2G40G-25 | 2-40 ГГц | Усиление=25 дБ, P1=16 дБм | 2.92 мм (розетка) | Алюминиевый сплав | 44x36x12 мм | VD=+8В,260 мА |
| DLNA9K44G-23 | 9kHz-44 ГГц | Усиление=23 дБ, P1=18 дБм | 2.92 мм (розетка) | Позолоченная латунь | 44x52x13 мм | VD=+8В,260 мА |
где, NF – значение коэффициента шума, Кш, дБ
