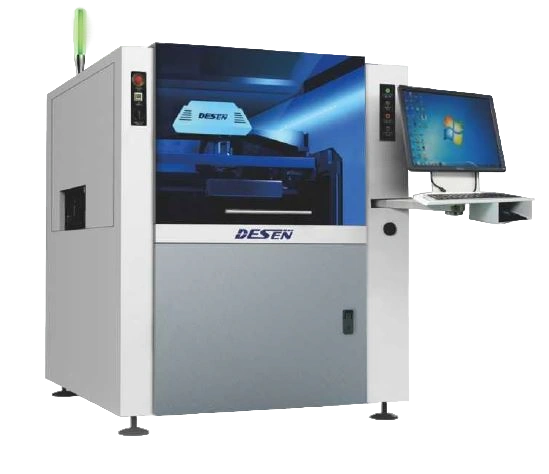

Полностью автоматический трафаретный принтер DGHP
Область применения
- 5G
- Полупроводники
- Пр-во батарей
- Электроника
- Пр-во панелей
- Пр-во дисплеев
- Автомобильная электроника
- Медицинские приборы
Дополнительные опции продукта
Система контроля паяльной пасты
Датчик под передней ракелью определяет диаметр оставшейся паяльной пасты и уведомляет заказчика о необходимости добавить паяльную пасту.
Автоматическое добавление паяльной пасты (электрическое/пневматическое)
- Непосредственное добавление паяльной пасты из общего бака.
- Можно добавлять через определенные интервалы времени.
ИБП для защиты при отключении питания
После отключения электропитания ПК может работать в течение определенного времени (10 минут) для сохранения и защиты производственных данных.
Интеллектуальная система контроля температуры
- Температура может отображаться и регулироваться на вертикальной системе управления.
- Температура может отображаться и регулироваться на внешней системе управления.
Система контроля апертуры трафарета
Обнаружение засорения диафрагмы и уведомление о необходимости очистки трафарета. Если проверка трафарета не удалась дважды подряд, заказчику будет выдано напоминание о том, следует ли изменить режим очистки, частоту очистки или выполнить очистку вручную.
Функция автоматического дозирования
Точечное или секционное заполнение
Система управления производством Industry 4.0 MES
- Индивидуальный режим связи с заказчиком для реализации интеллектуального управления операциями.
- Анализ производительности и функция получения статистической информации об операциях в режиме реального времени.
- Интеллектуальная система сигнализации.
- Распознавание кода продукта.
Технические характеристики
| Параметры | Спецификация | |
|---|---|---|
| Точность печати | ±18мкм@6о, Сркз>2.0 | Проверено испытательной системой СеТаО |
| Точность позиционирования | ± 10 мкм@6о, Срк>2.0 | |
| Время цикла | 7с | |
| Размеры рамы | 470мм х 370мм~737мм х 737мм | |
| Толщина рамы | 20мм - 40мм | |
| Размер платы (мин.) | 50мм (X) х 50мм (V) | |
| Размер платы (макс.) | 510мм (X) х 510мм (V), опция: 610мм (X) х 510мм (V) | |
| Толщина платы | 0,4 мм - 6 мм | |
| [Давление печати | 0 кг-20 кг | |
| Скорость печати | 1 - 200м м/с | |
| Печатный зазор | 0мм - 20мм | |
| Отделение платы | Скорость: 0,1 - 20мм/с | |
| Расстояние: 0мм - 30мм | ||
| Варианты нанесения пасты | Паяльная паста, печатная краска, серебряная паста | |
| Система транспортировки | Спецификация |
|---|---|
| Вес платы (макс.) | <4 кг |
| Скорость перемещения | Сегментированное управление, 1500 мм/с (макс.) |
| Высота платы | <25 мм (настраиваемая) |
| Высота конвейера | 900 ± 20мм |
| Электрическая конфигурация и требования к окружающей среде | Спецификация |
|---|---|
| Напряжение | 220 В +/-10%. Одна фаза 50/60 Гц |
| Мощность | 3 кВт |
| Подача воздуха | 4,5-6 кгс/см2 |
| Температура | -25°С ~ +45°С |
| Влажность | 30% - 70% отн. влажн. |
| Стандартная конфигурация | Спецификация |
|---|---|
| Модуль автоматического позиционирования трафарета | Поместите трафарет в опорную рамку, ракель автоматически определит положение трафарета. |
| Система позиционирования опоры подложки | Опорный блок, опорный штифт, опорная платформа |
| Трафаретная адсорбция | Убедитесь, что трафарет и печатная плата плотно прилегают друг к другу. |
| Автоматическая система калибровки | Высота платформы автоматически калибруется в зависимости от толщины платы. |
| Типы очистки | Влажная + сухая чистка + вакуумная чистка (свободная комбинация) |
| Приблизительный размер | 1220 (Д) X 1430 (Ш X 1550 (В) мм |
| Приблизительный вес | 1500 кг в упаковке (зависит от выбранных опций конфигурации машины) |
| 1280 кг без упаковки (зависит от выбранных опций конфигурации машины) |
